天猫精灵作为阿里巴巴人工智能实验室旗下品牌于2017年7月份首次亮相，2020年1月份升级为了独立的事业部。经历了三年的快速发展，推出众多智能音频相关产品，涵盖智能音箱、带屏智能音箱、车载智能音箱、智能美妆镜、魔盒等，逐渐得到了市场的认可。

上月天猫精灵举办了2020秋季发布会，带来了四款新品。今天我爱音频网为大家带来了其中的天猫精灵CCMINI带屏智能音箱。这款产品外观设计小巧矮胖，更加讨儿童的喜爱；配置上采用一块4英寸的屏幕，并专门为其设计有多款炫彩屏保；功能上，家居控制、日程管理、语音通话、信息中心、智慧闹钟等都不在话下。下面就让我们一起看看这款产品的内部构造吧~

一、天猫精灵CCMINI开箱

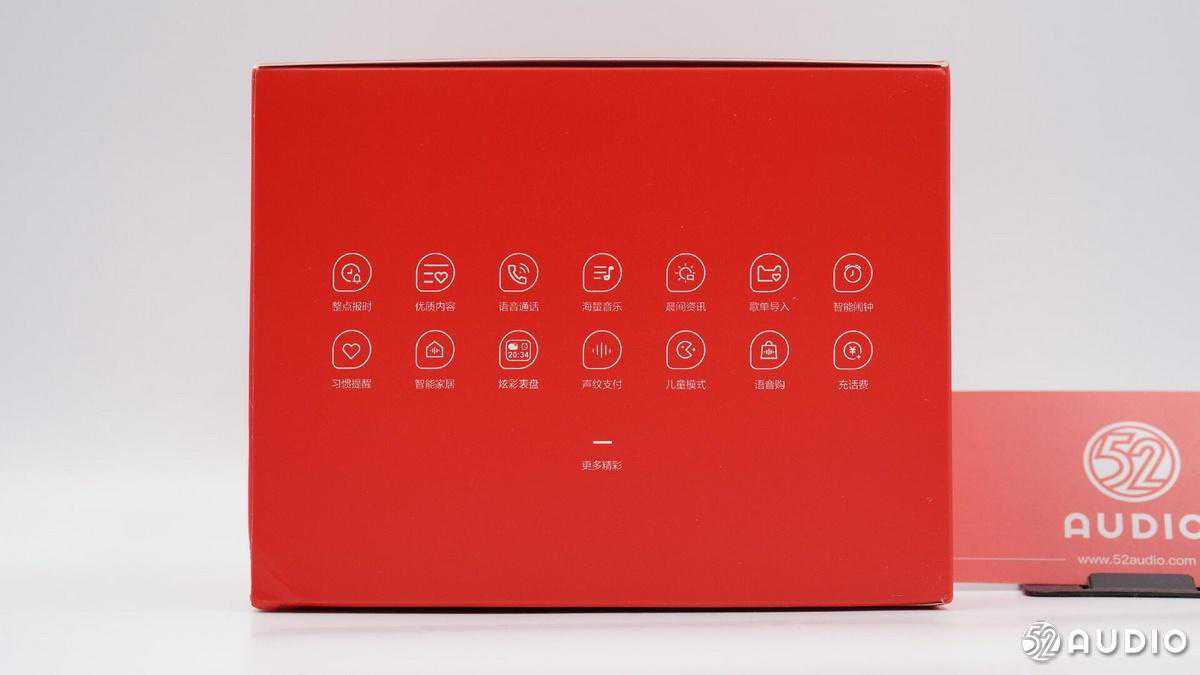

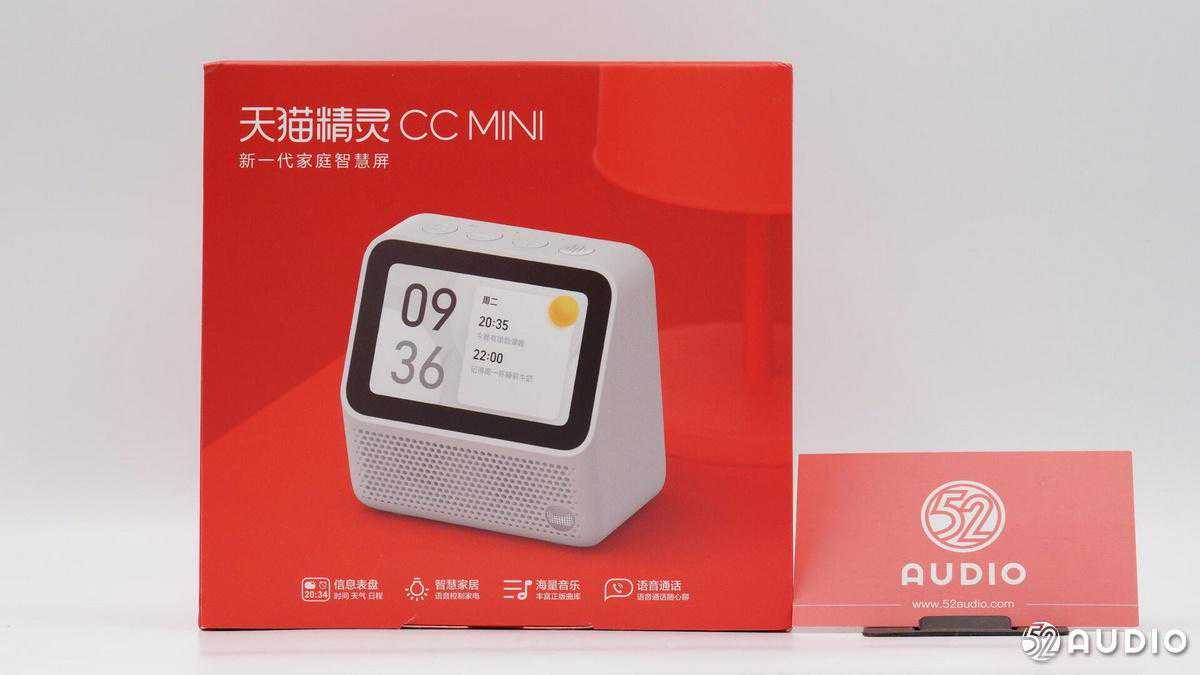

包装盒采用了红色背景，正面上方有产品名称：天猫精灵CCMINI新一代家庭智慧屏；中间有产品外观渲染图；下方有图文展示的四项特点：信息表盘、智慧家居、海量音乐、语音通话。

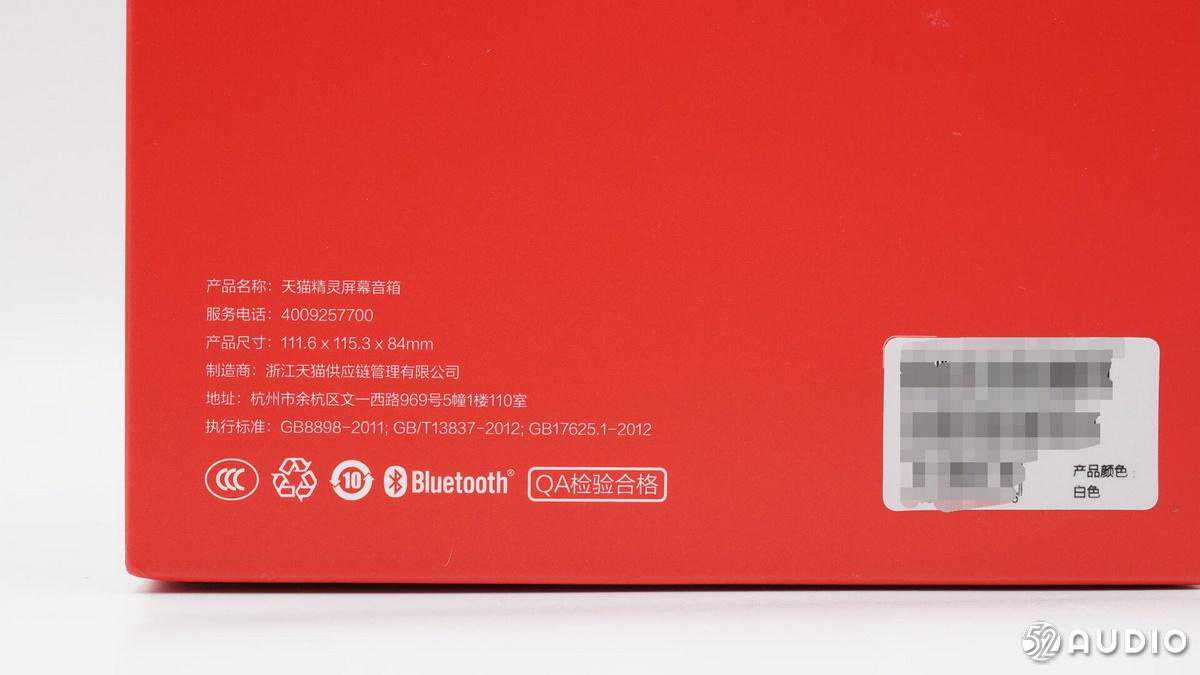

背面信息有产品名称：天猫精灵屏幕音箱；产品尺寸：111.6；制造商：浙江天猫供应链管理有限公司等信息。

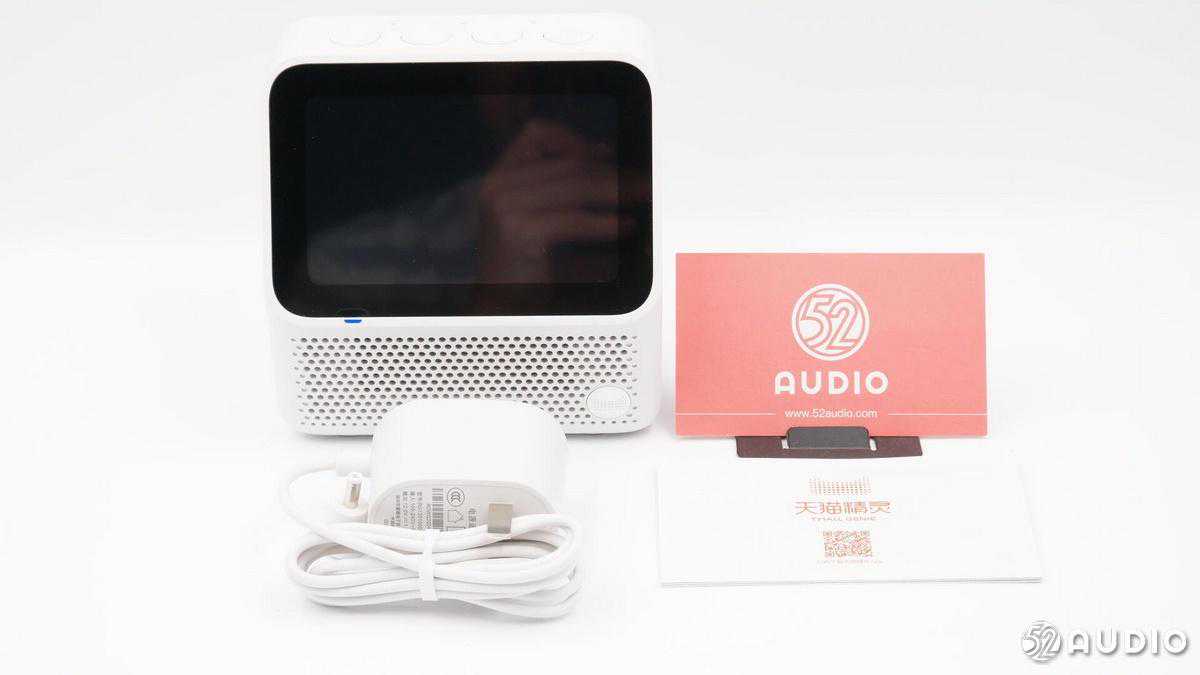

包装盒内物品有音箱、电源适配器、产品说明书。

电源适配器。

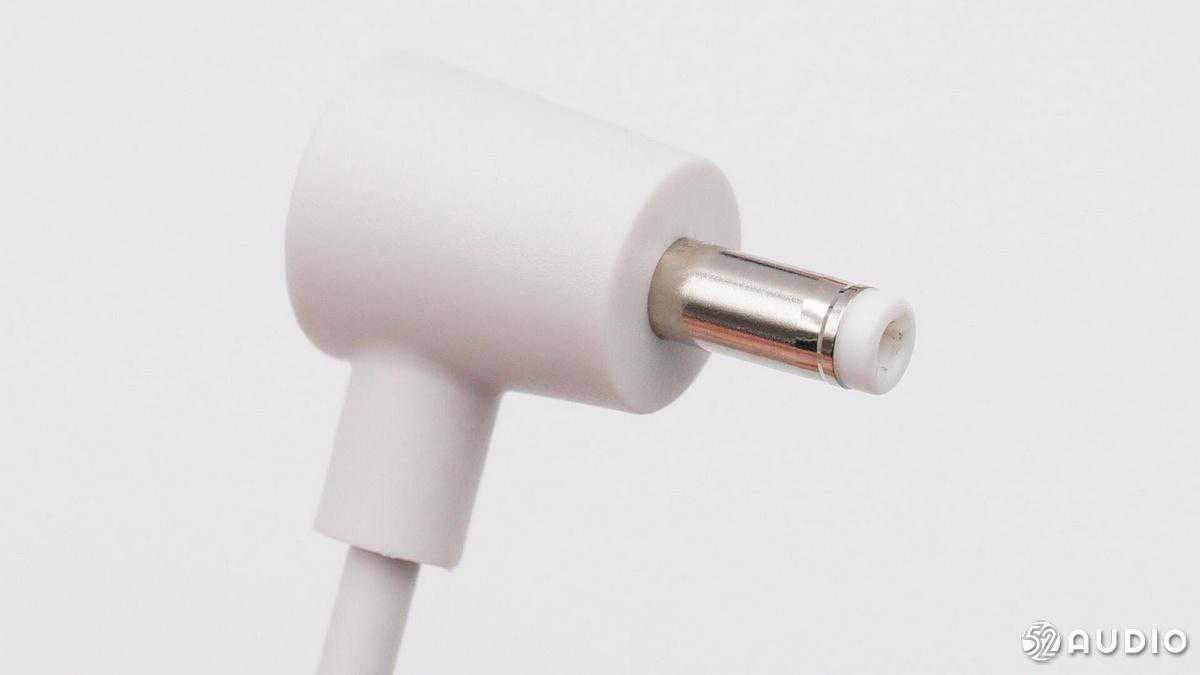

电源插头采用了L形的设计。

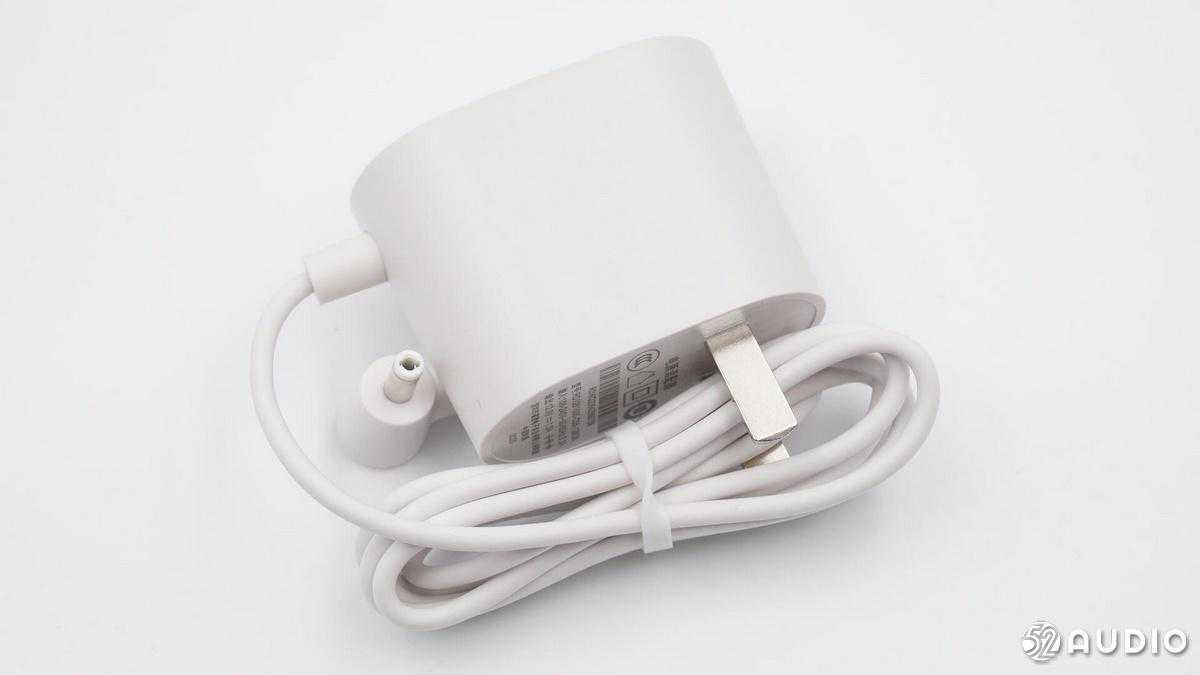

适配器上信息有型号：RD1201000-C55-128GB；输入：100-240V~50/60；输出：12.0V⎓1.0A；深圳市睿德电子实业有限公司制造。

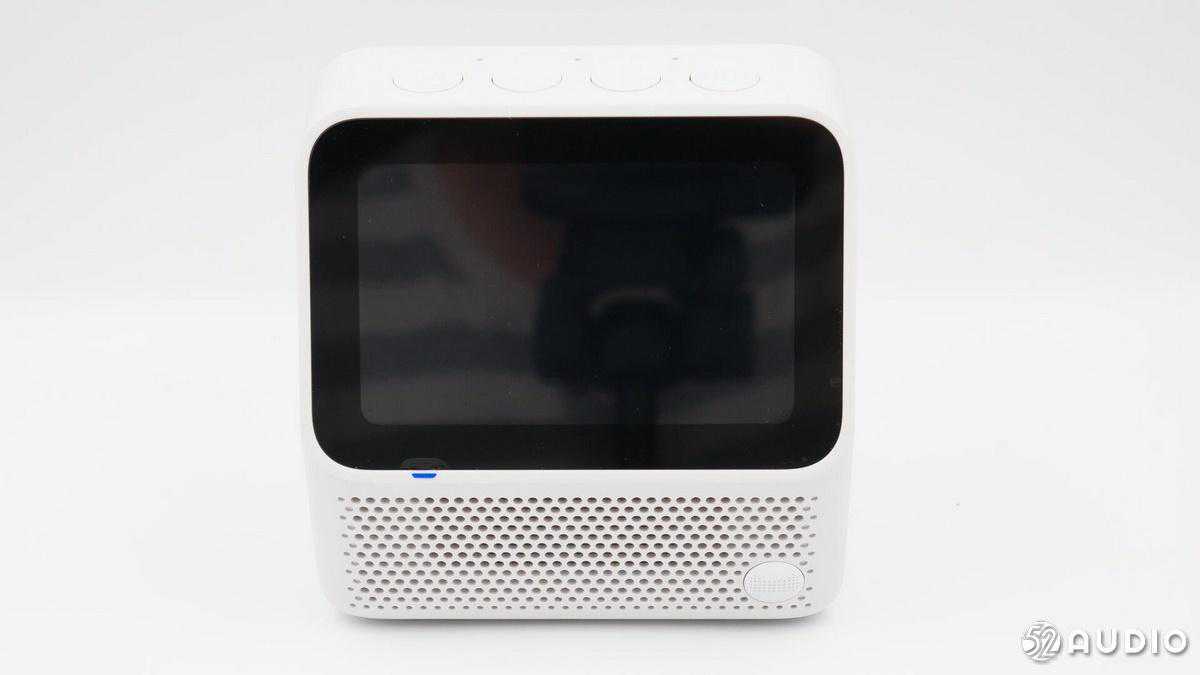

音箱正面外观展示，右下角有天猫精灵品牌LOGO。

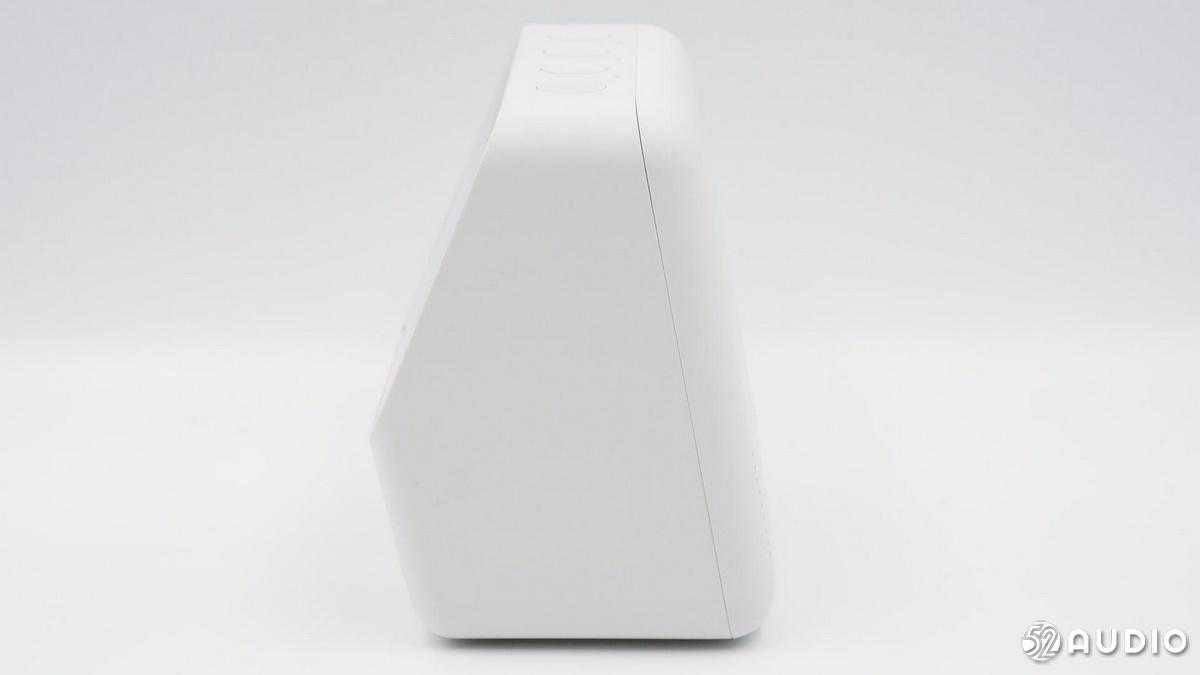

音箱侧面展示，采用了梯形的外观设计。

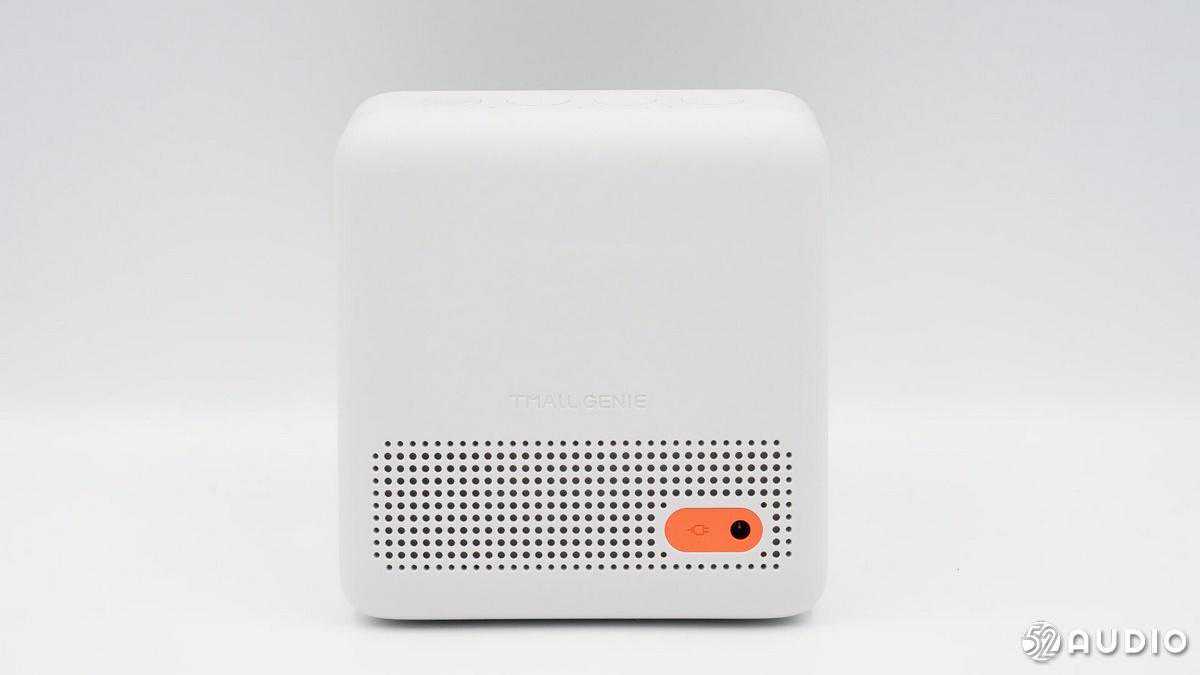

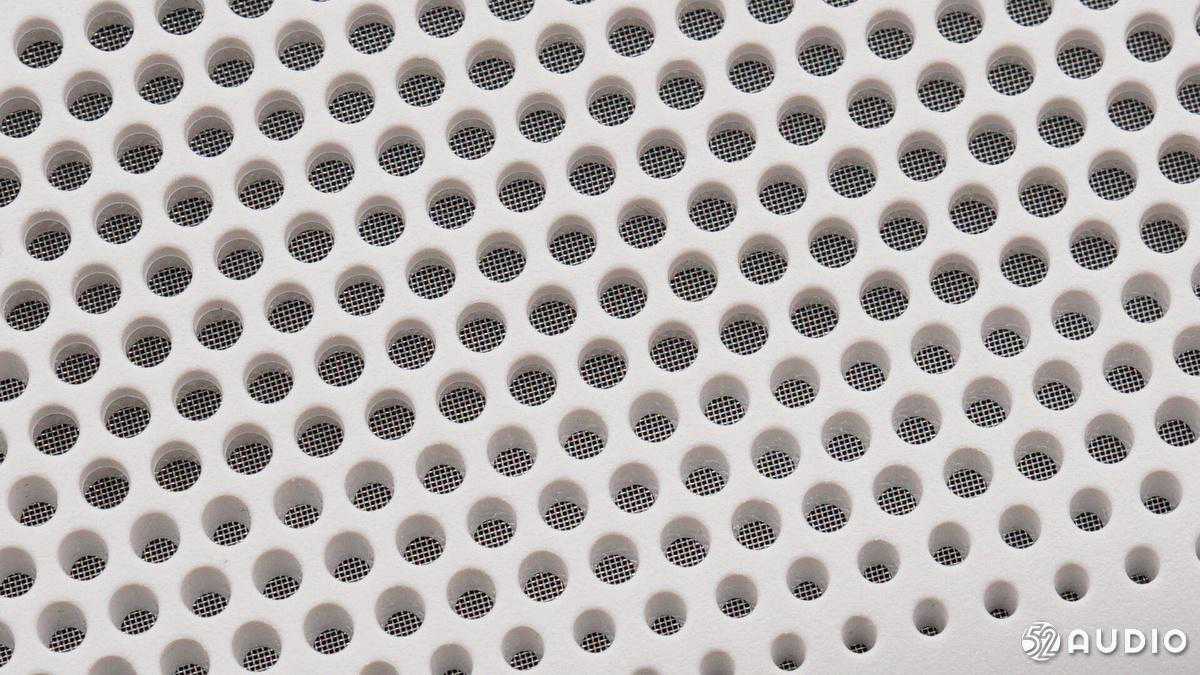

音箱背面外观展示，有圆孔矩阵的散热孔和DC电源适配器接口。

音箱底部有两条防滑胶垫。印制信息有产品名称：天猫精灵屏幕音箱；中国制造；浙江天猫供应链管理有限公司；输入12.0V⎓1.0A等。

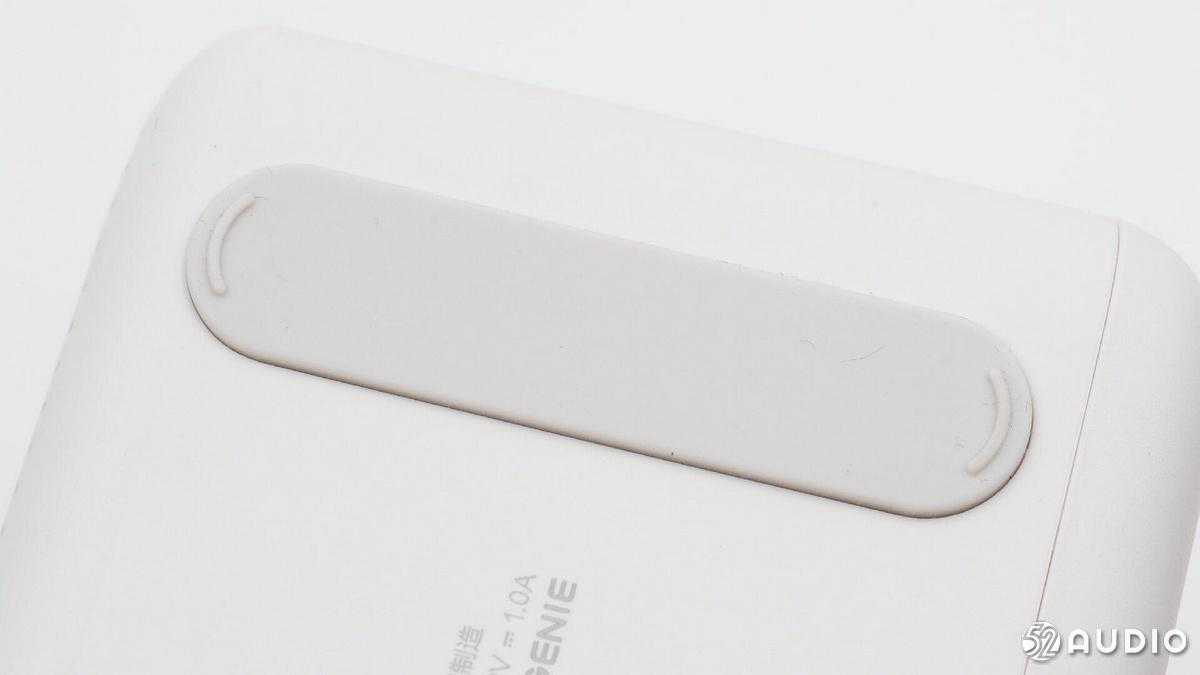

防滑胶垫特写，胶垫上还有两个弧形凸起。

天猫精灵品牌LOGO特写。

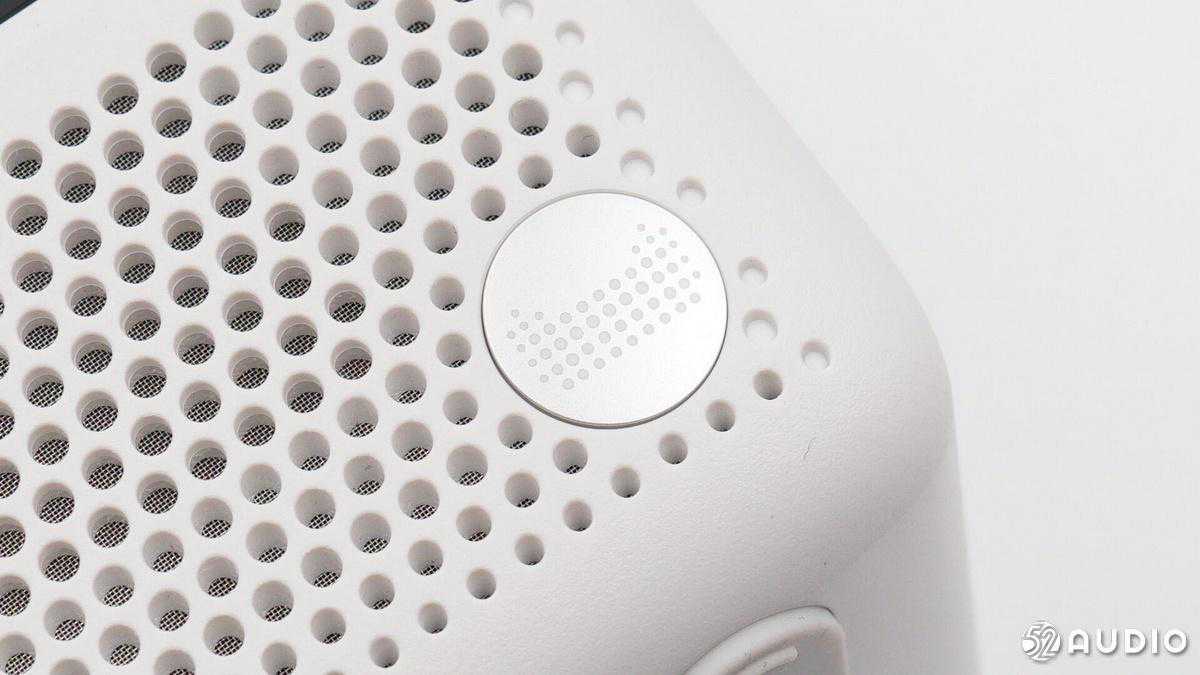

音箱正面出音孔特写，内部有防尘网防护。

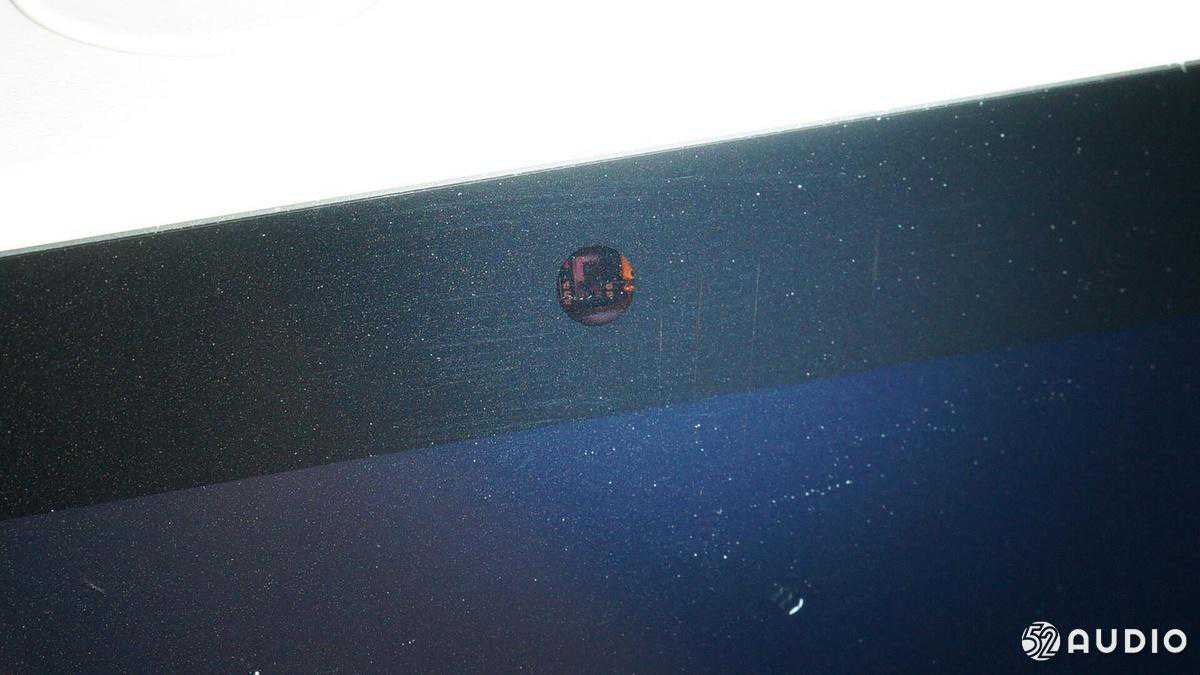

光线传感器特写。

电源适配器DC接口特写，采用了不同颜色并设置有插头标识。

二、天猫精灵CCMINI拆解

来到拆解部分，音箱固定螺丝位于胶垫下方。

卸掉螺丝即可打开背部盖板，盖板上有螺丝孔位。

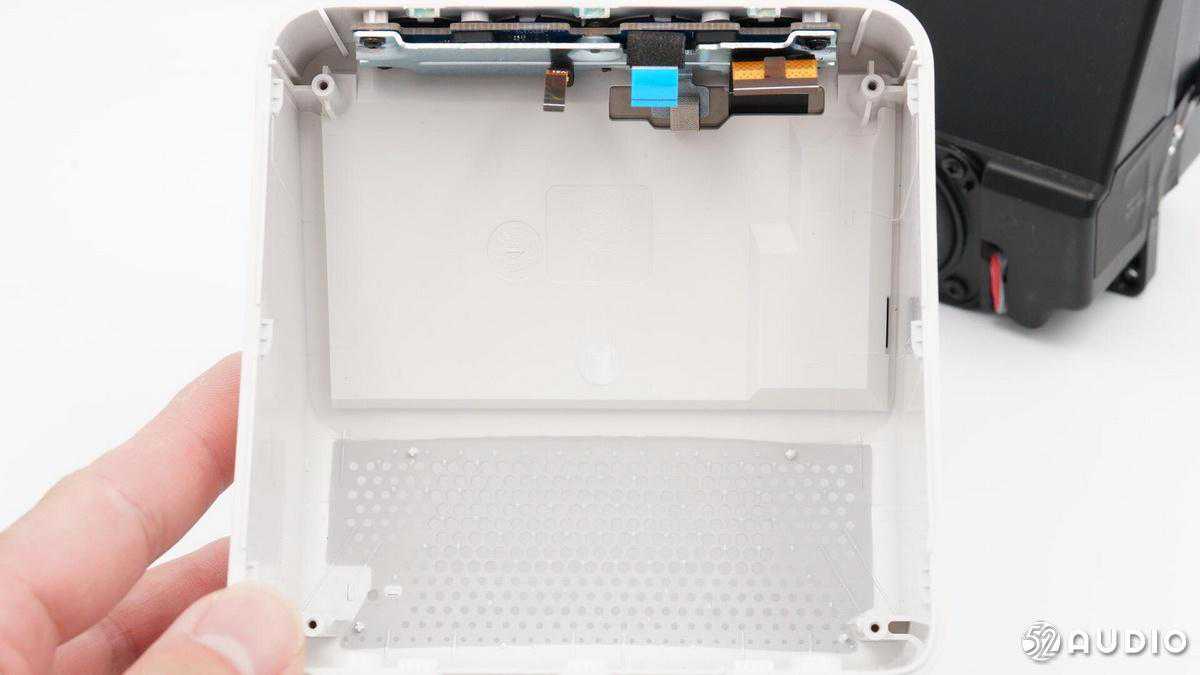

音箱背部盖板内部结构一览，壳体内部有加强筋增加强度。

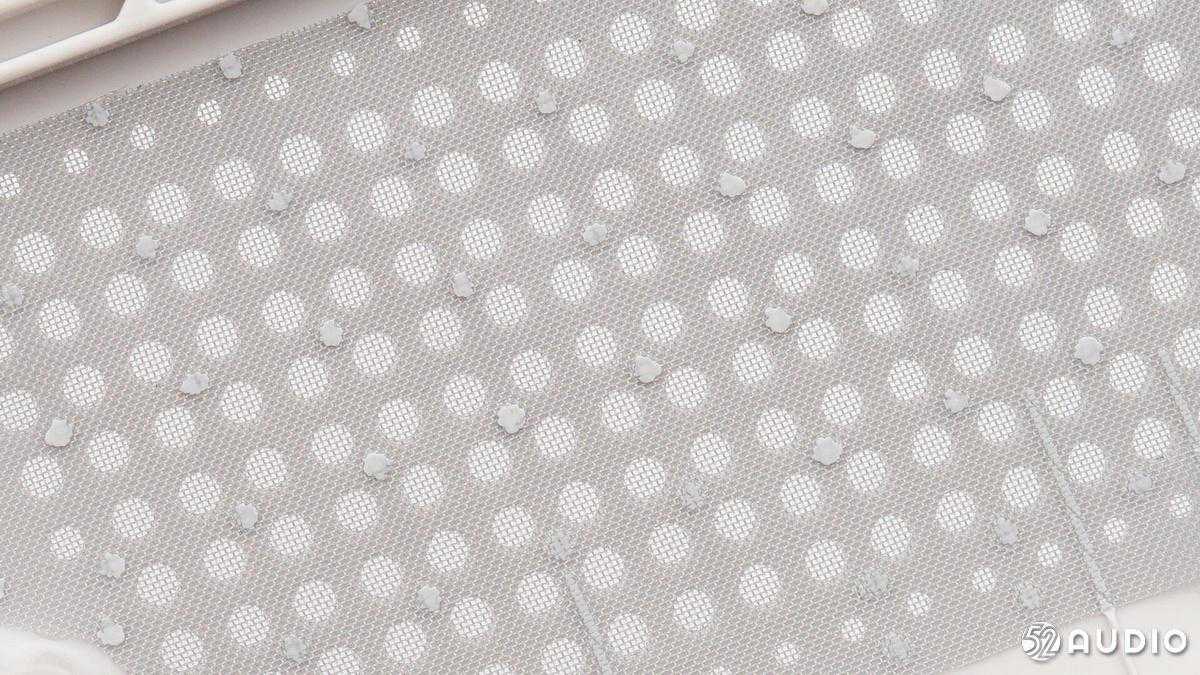

背板上散热孔上覆盖的防尘网特写，热熔固定。

音箱腔体内部结构一览，主板上覆盖大面积铝制散热片。

不同部分之间通过排线与主板连接，主板上排线插座特写。

取掉排线，即可取出腔体内部主体结构。

音箱拆解一览。

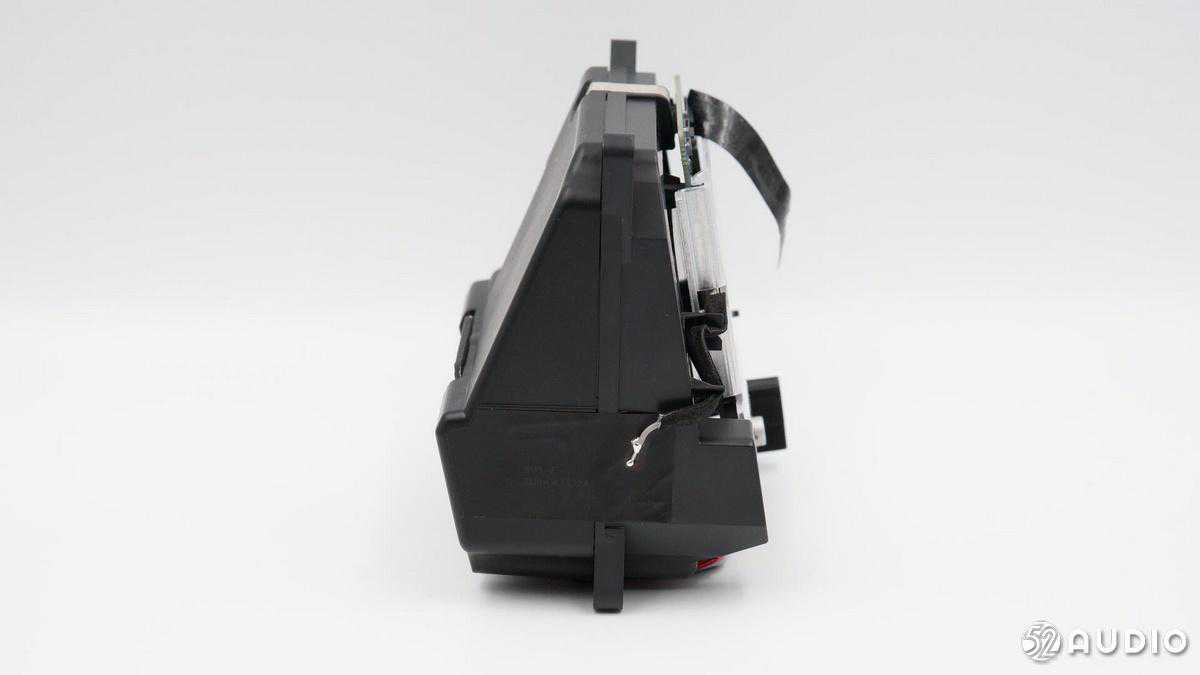

音箱腔体内部结构一览。

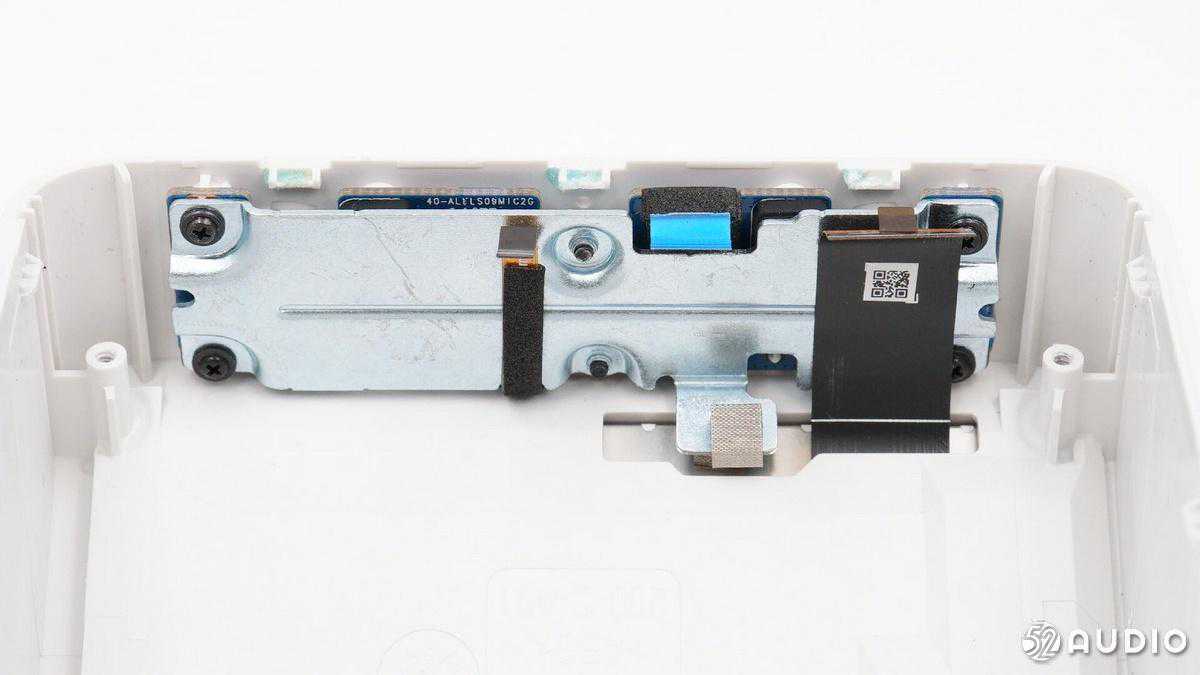

功能按键小板通过金属片和螺丝固定在腔体内壁上。

卸掉螺丝，取掉小板。

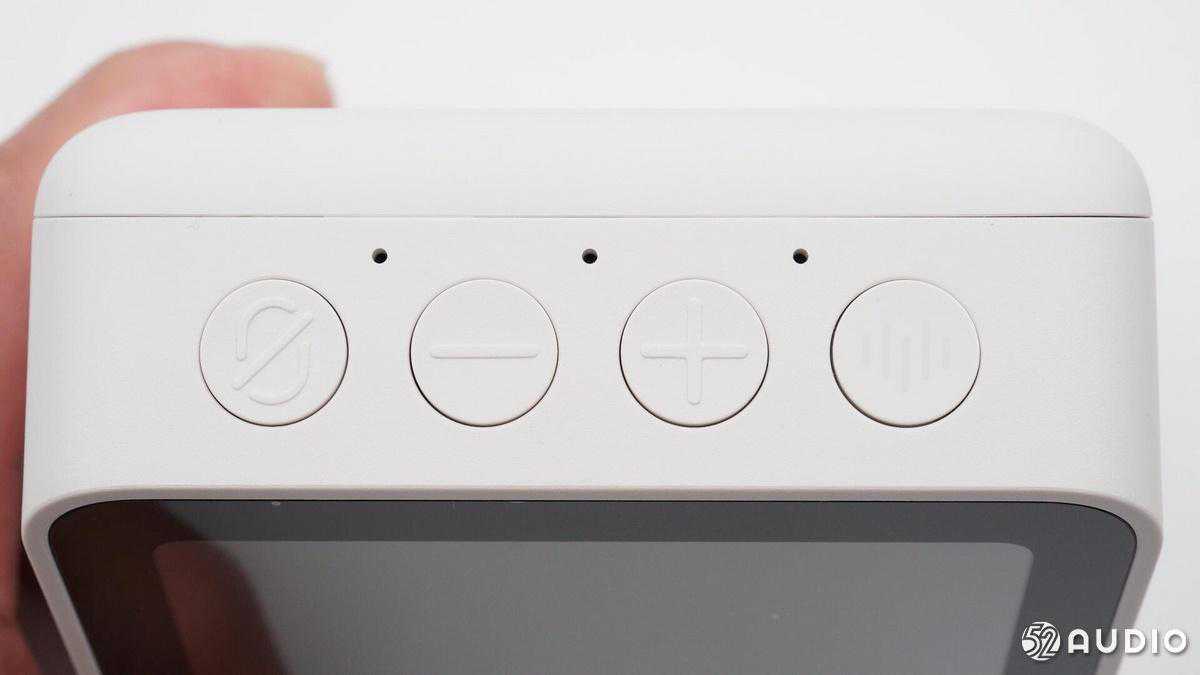

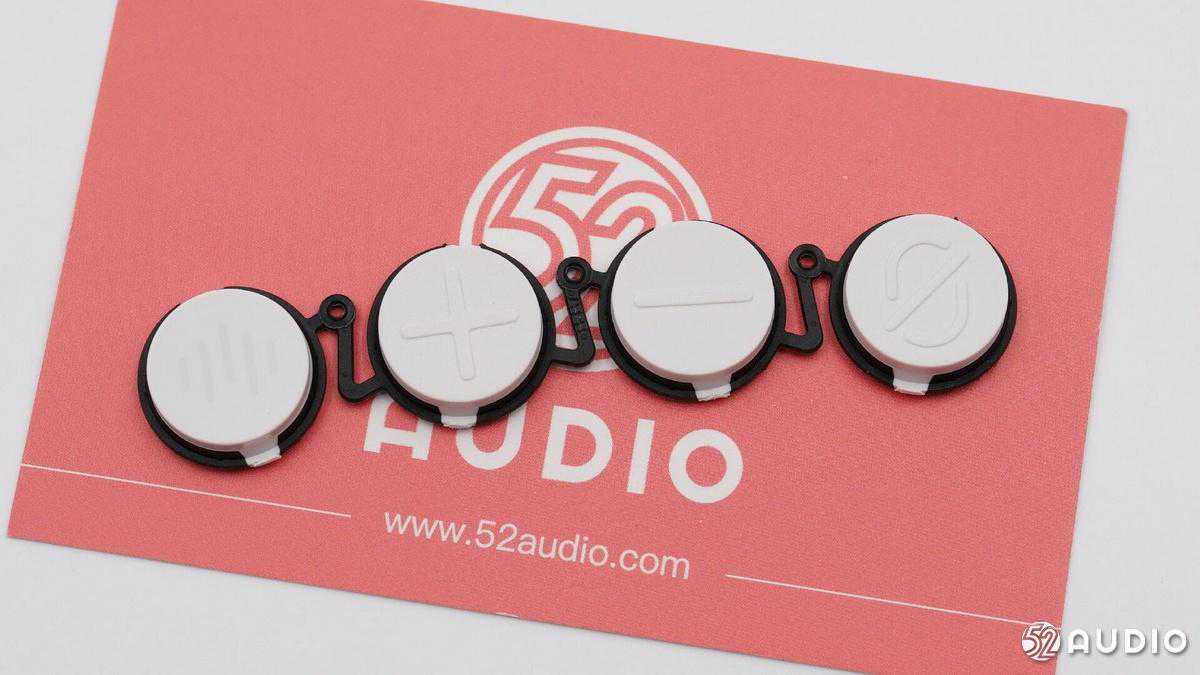

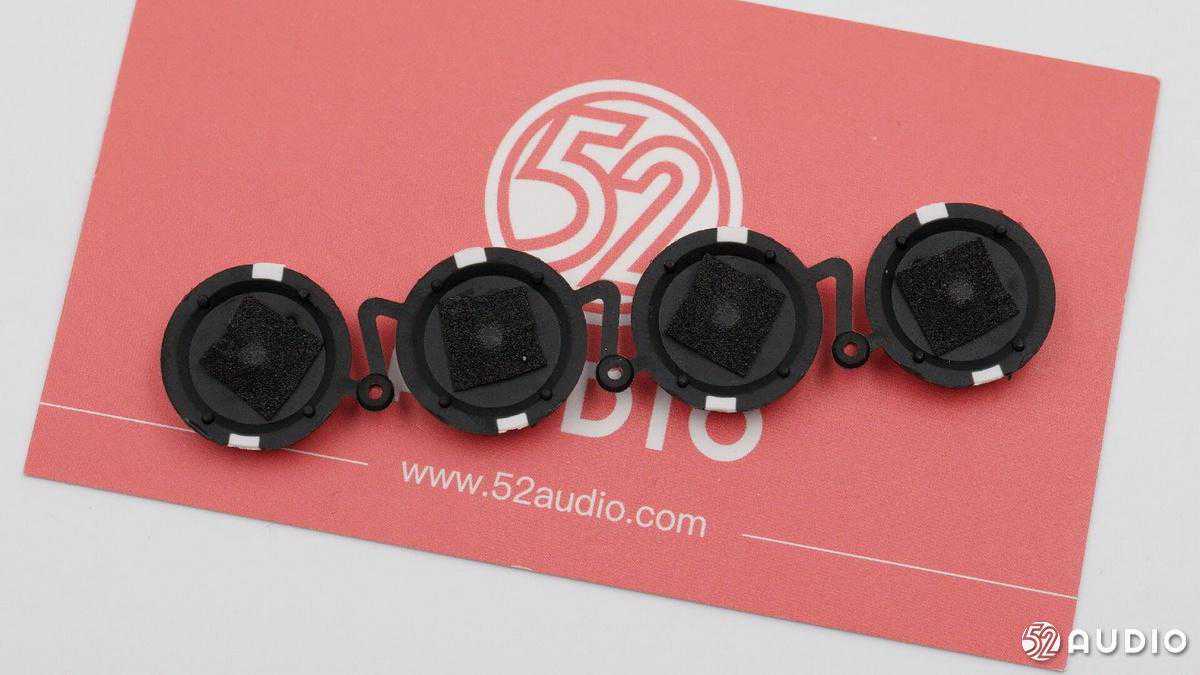

四颗功能按键为“手牵手”设计。

功能按键背面特写。

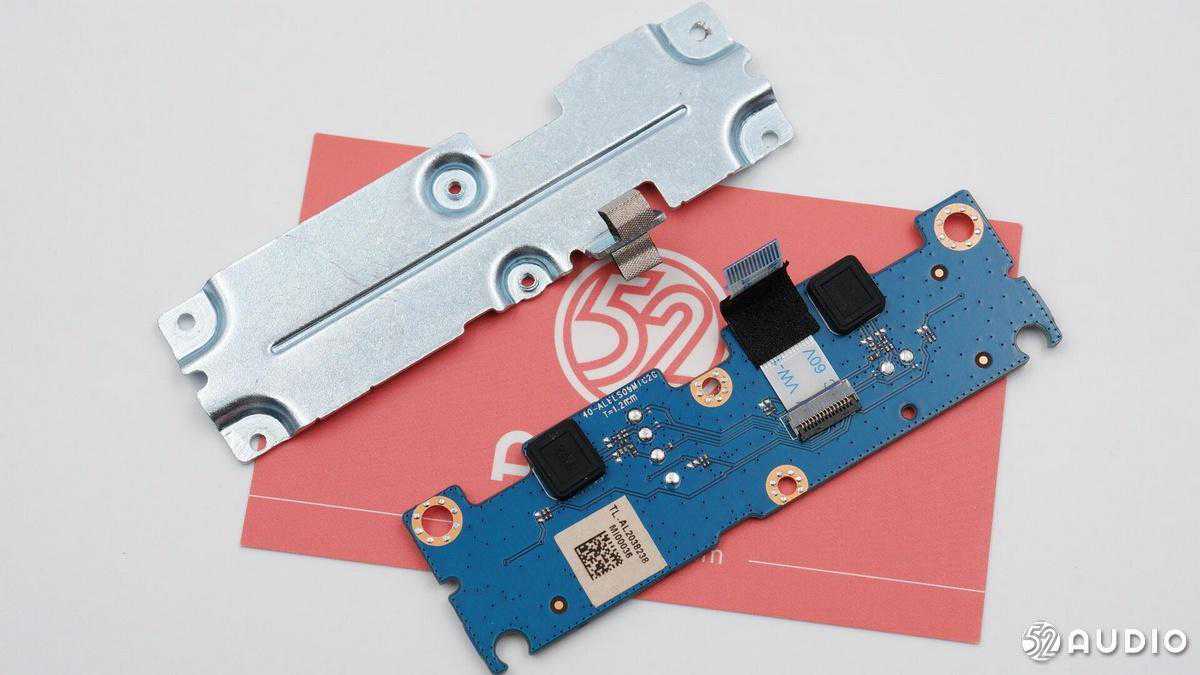

功能按键小板背面固定有金属片。

金属片与小板之间有两颗螺丝固定。

卸掉螺丝，取掉按键小板。

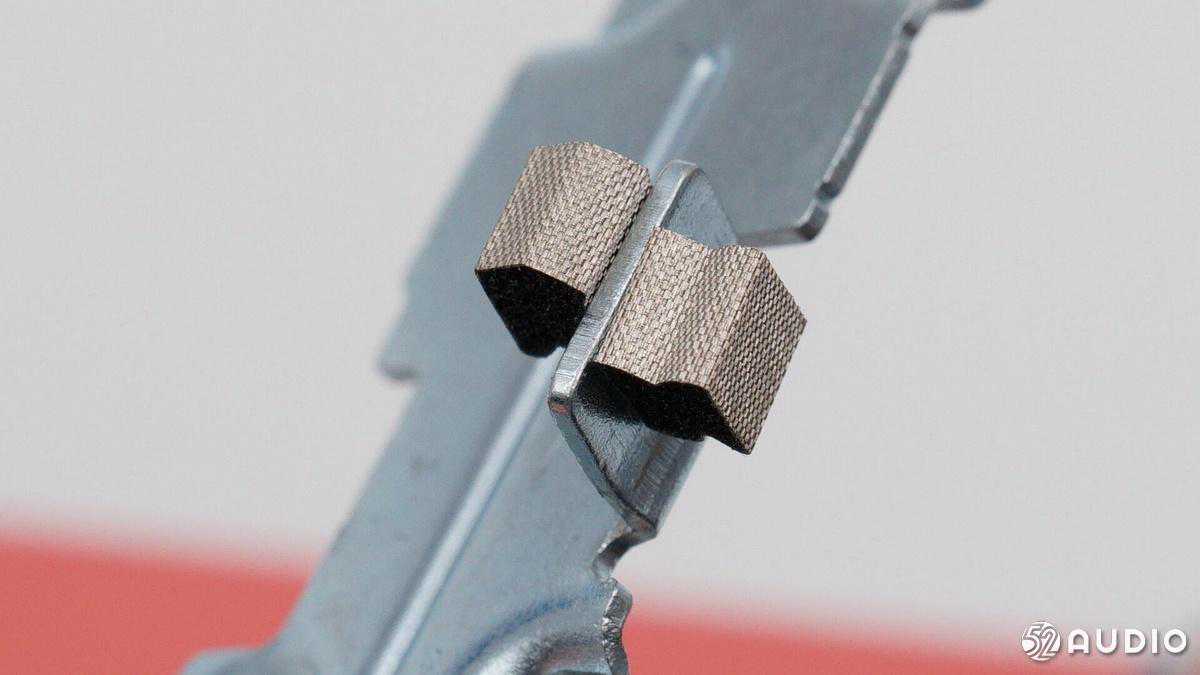

金属片上接地导电布特写。

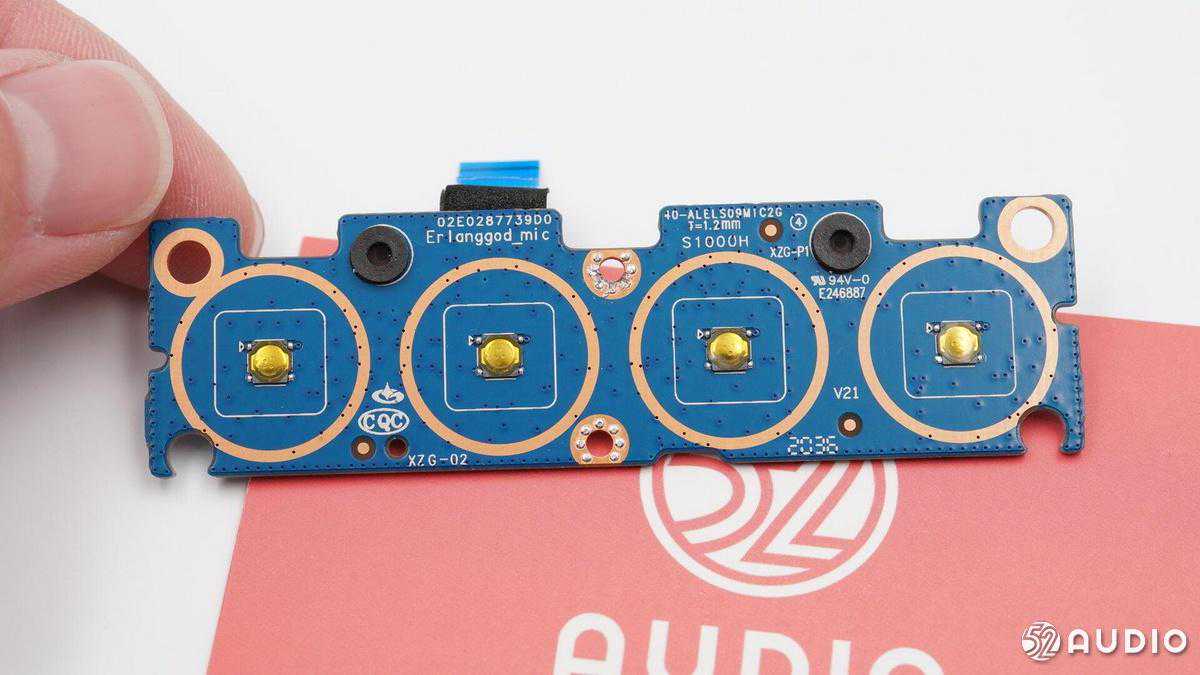

操控小板正面特写，有四颗微动按键，两颗麦克风开孔。

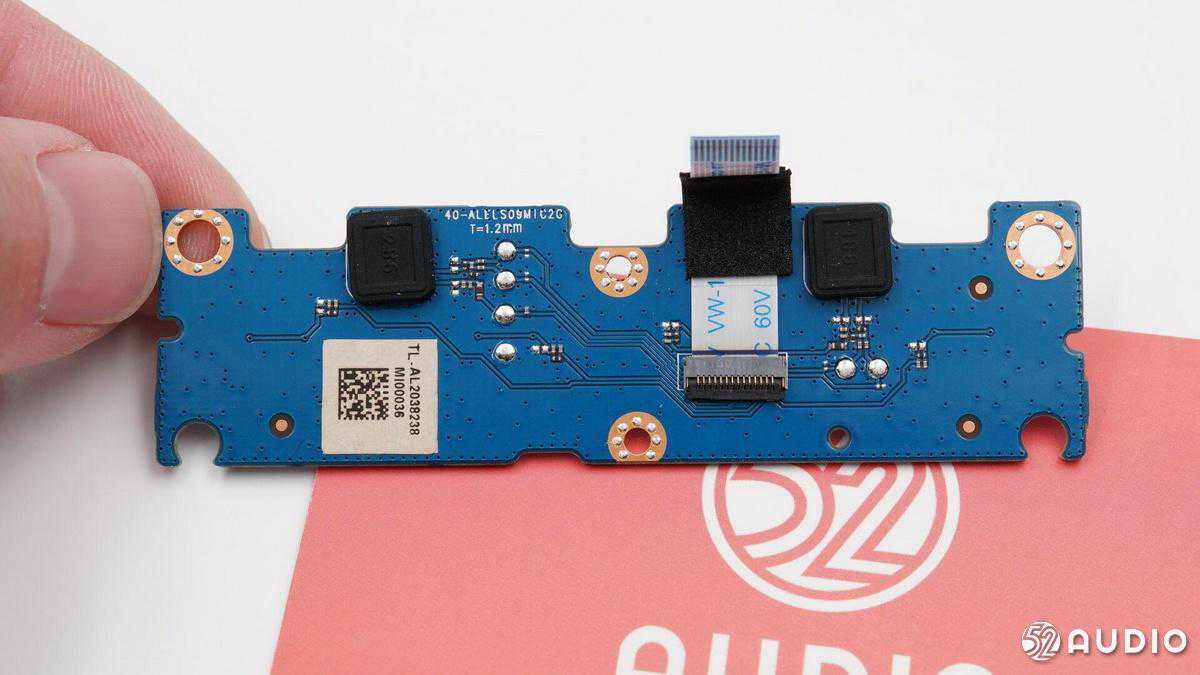

背面的两颗麦克风被黑色橡胶罩防护。

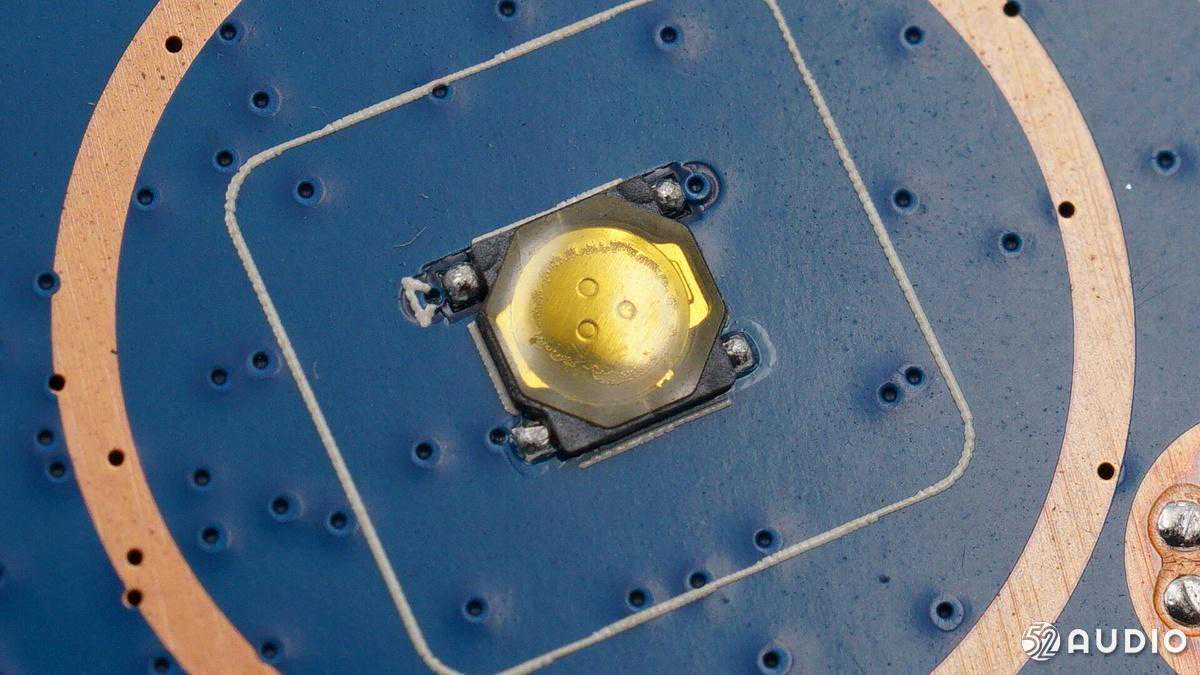

微动按键特写。

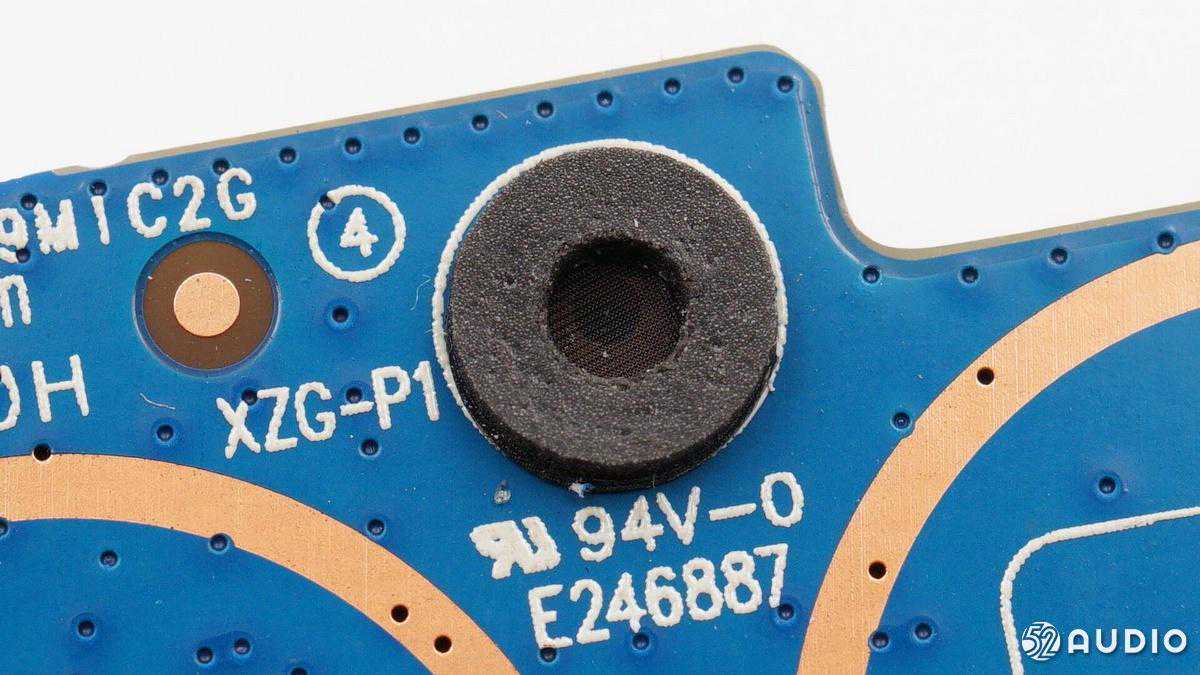

小板上麦克风开孔特写，外层有海绵圆环，内部覆盖有防尘网。

麦克风黑色橡胶罩特写，背面有凸起的286字样。

取掉橡胶罩，镭雕C06K18的MEMS硅麦特写。

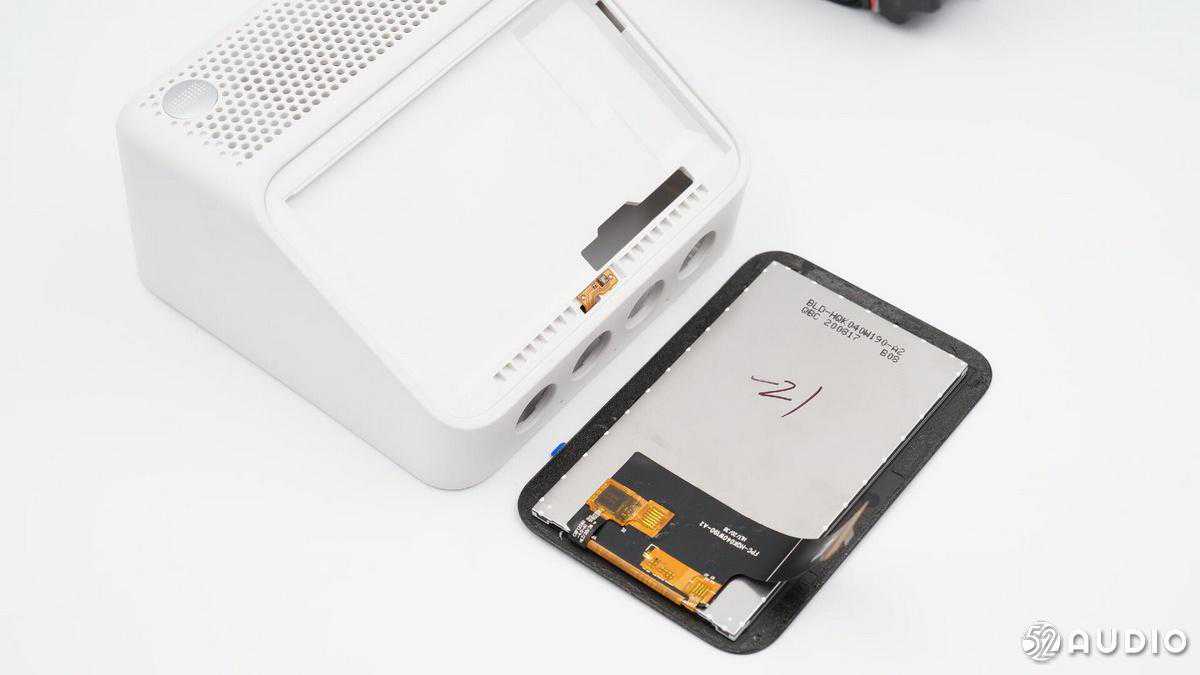

从腔体上取掉音箱屏幕。

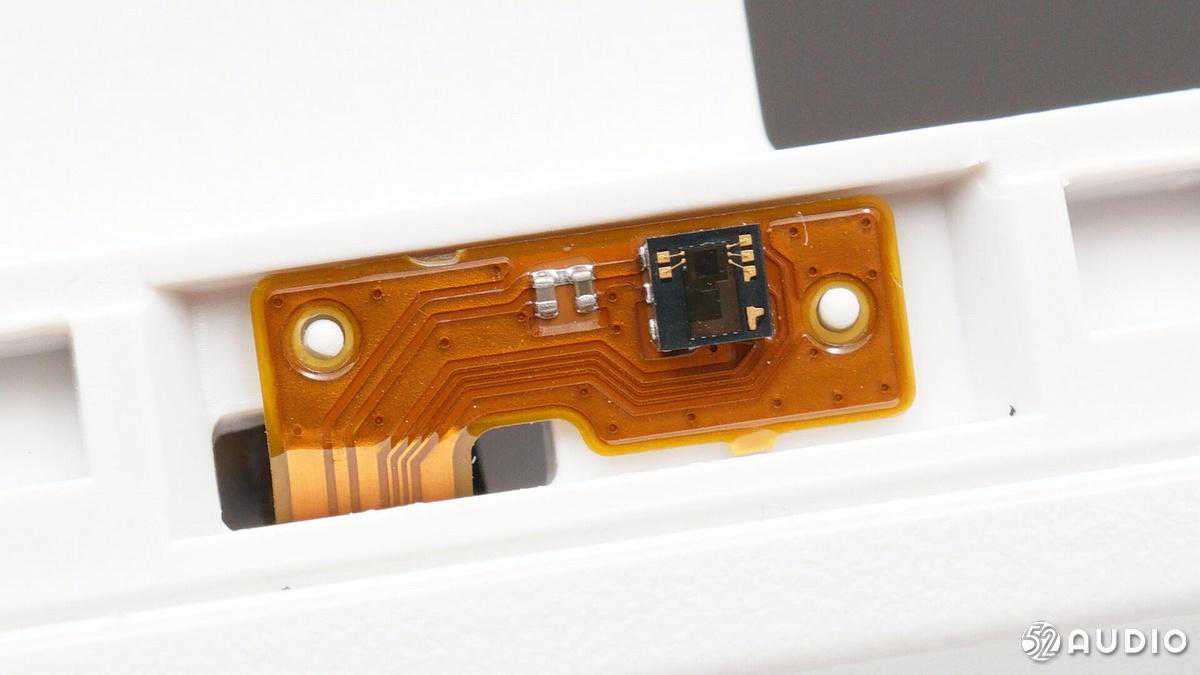

光线传感器特写，焊接在FPC上。

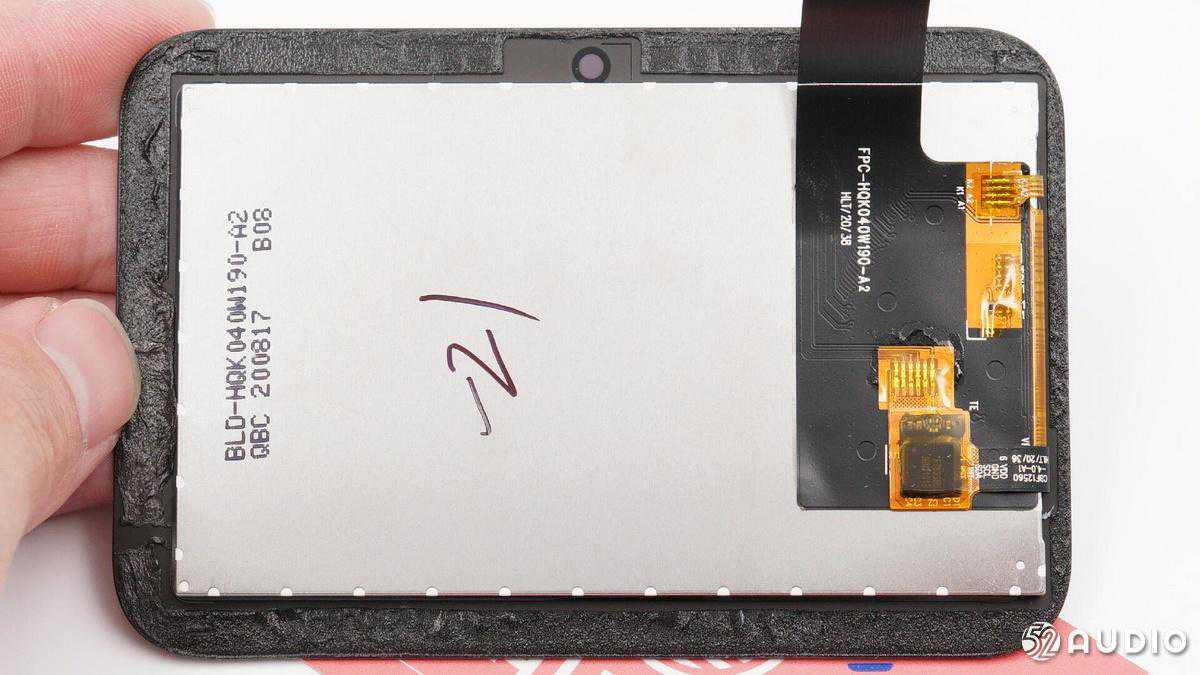

显示屏背面特写。

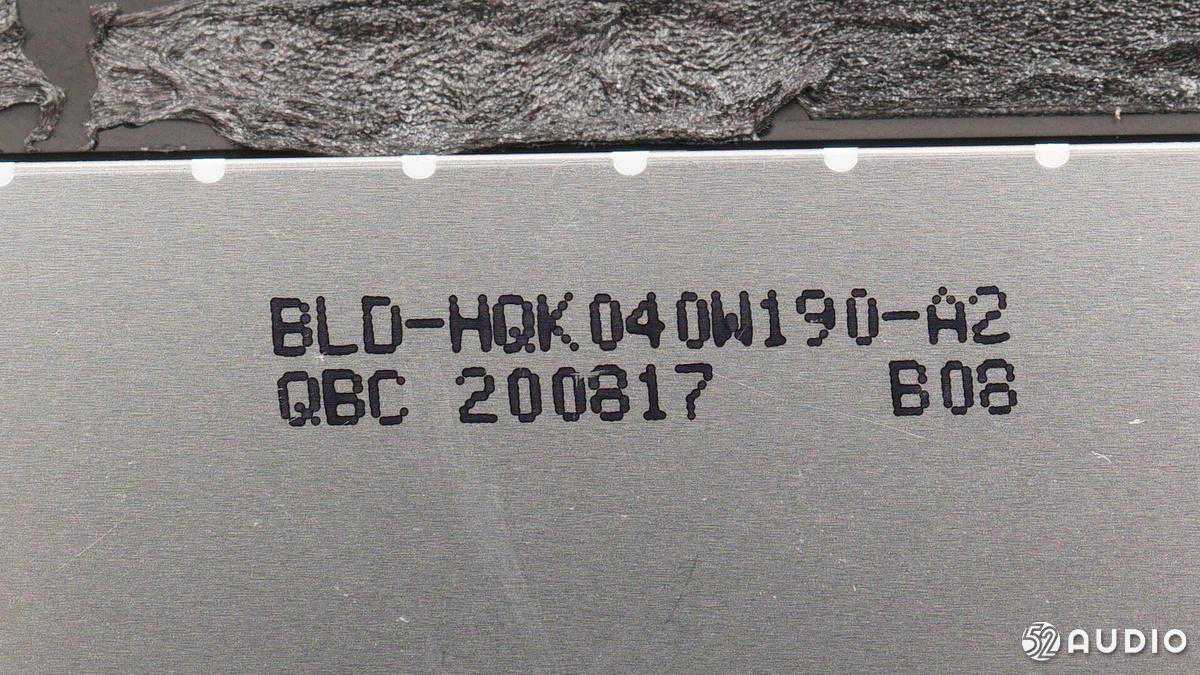

显示屏上印制信息BLD-HQK040W190-A2，QBC200817，B08。

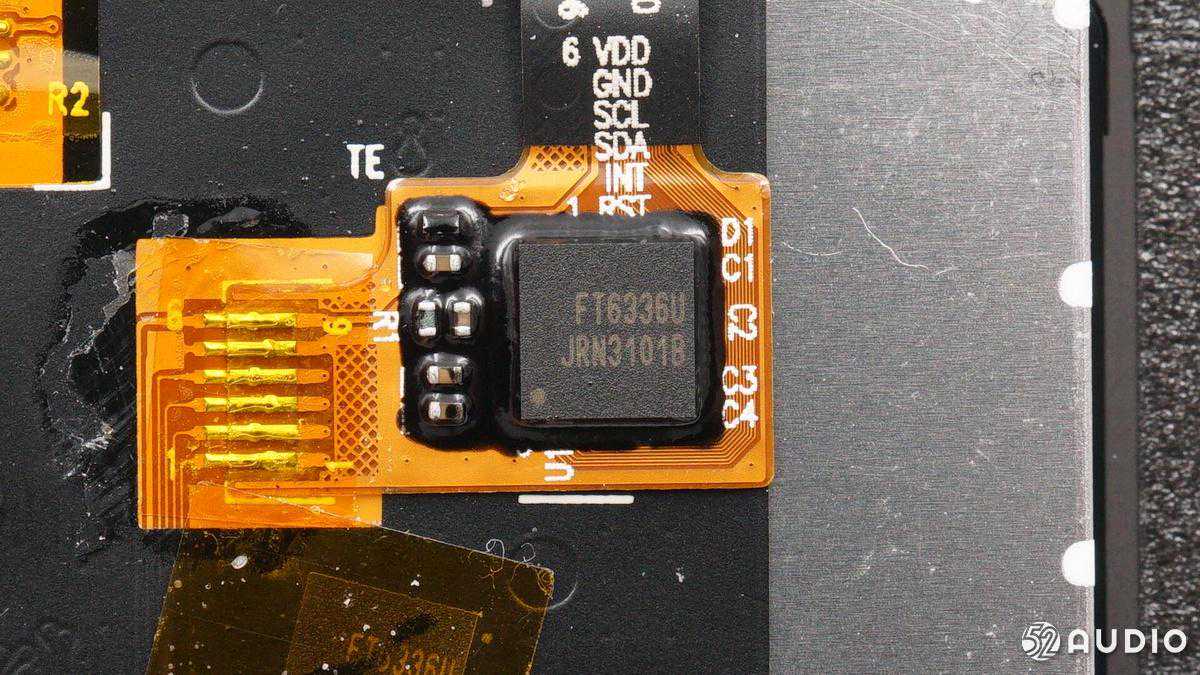

敦泰FT6336U触屏控制IC。

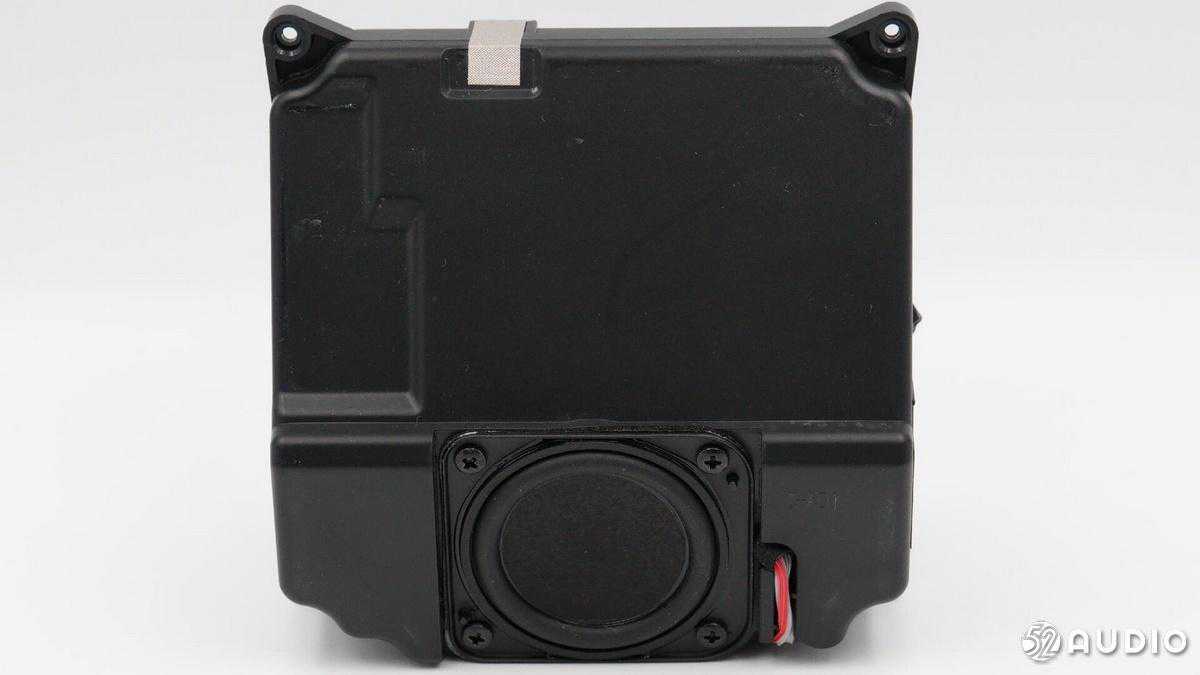

音腔单元正面一览，扬声器位于下方，通过四颗螺丝固定。

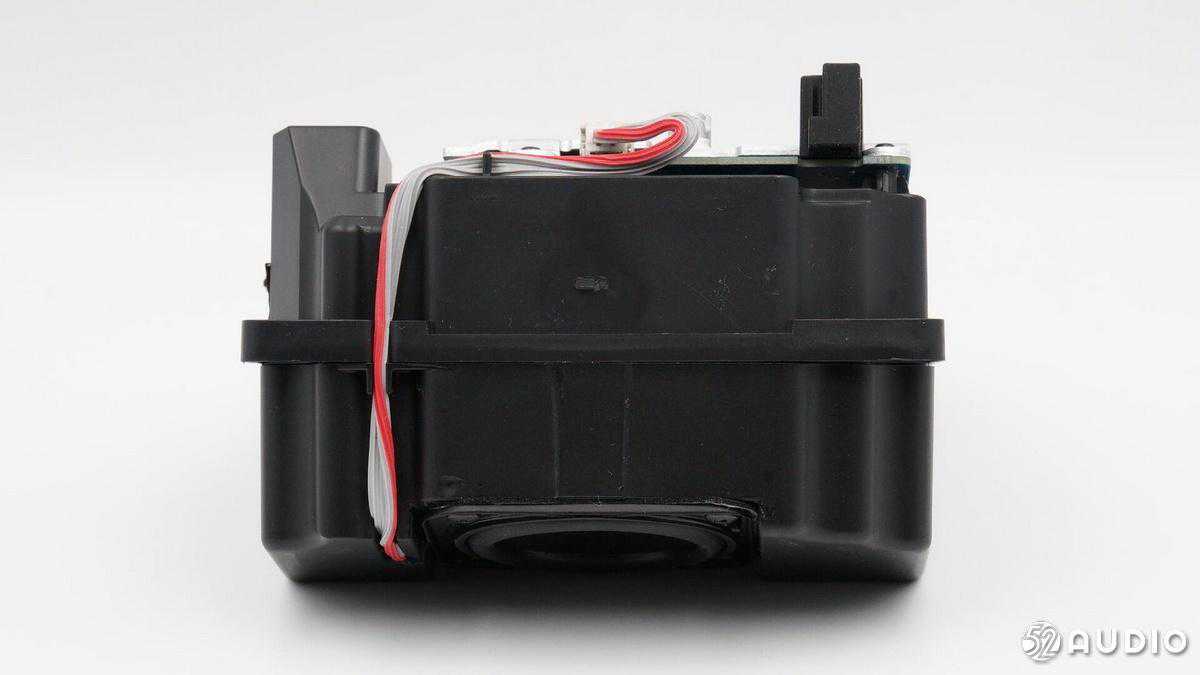

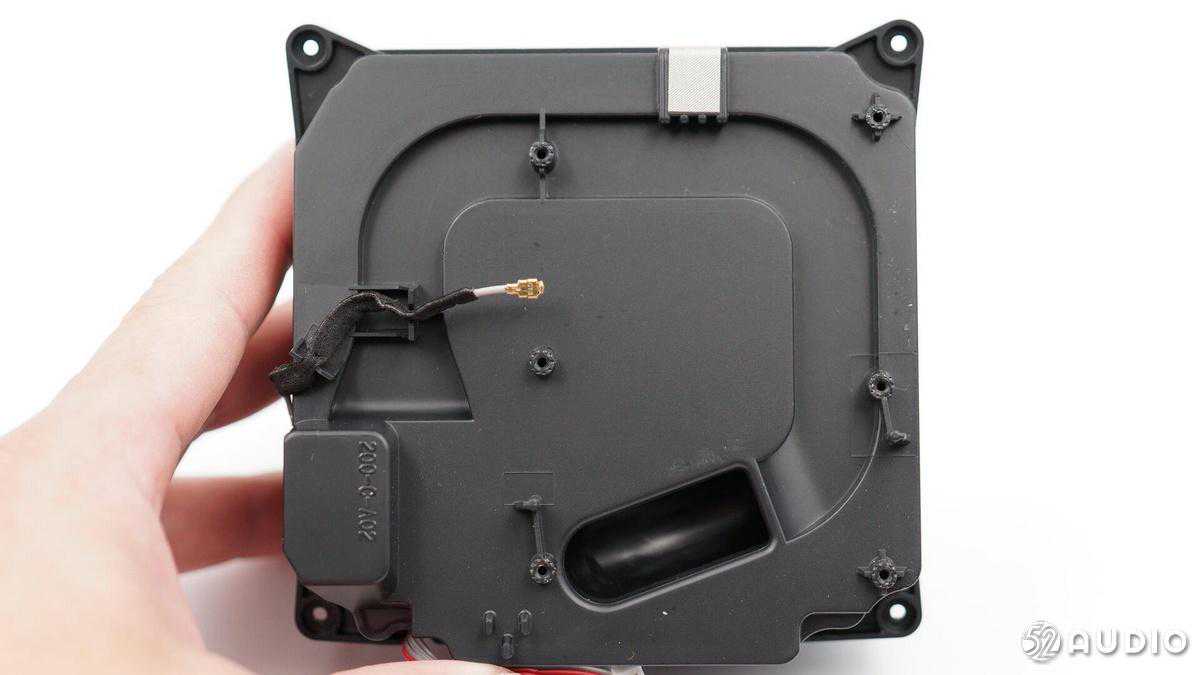

音腔单元侧面一览，WiFi天线贴在音腔壁上。

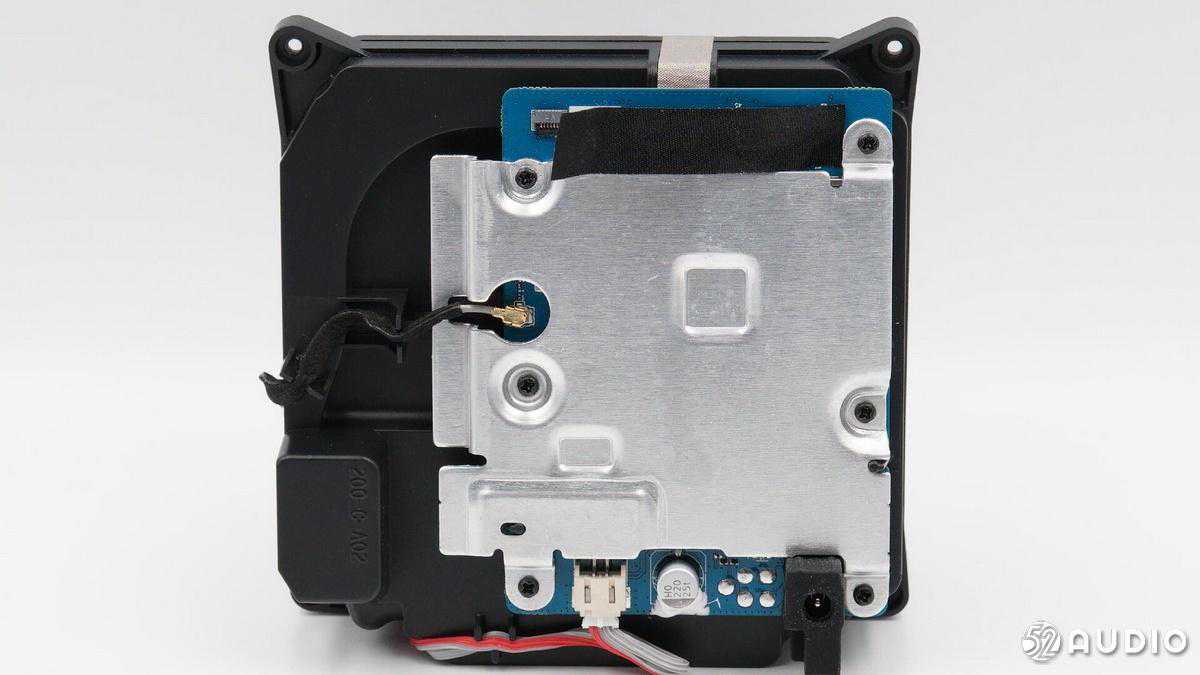

音箱主板通过散热片和螺丝固定在音腔背面。

主板与扬声器连接导线固定在音腔单元底部。

WiFi天线与主板连接的同轴插座特写。

WiFi天线特写。

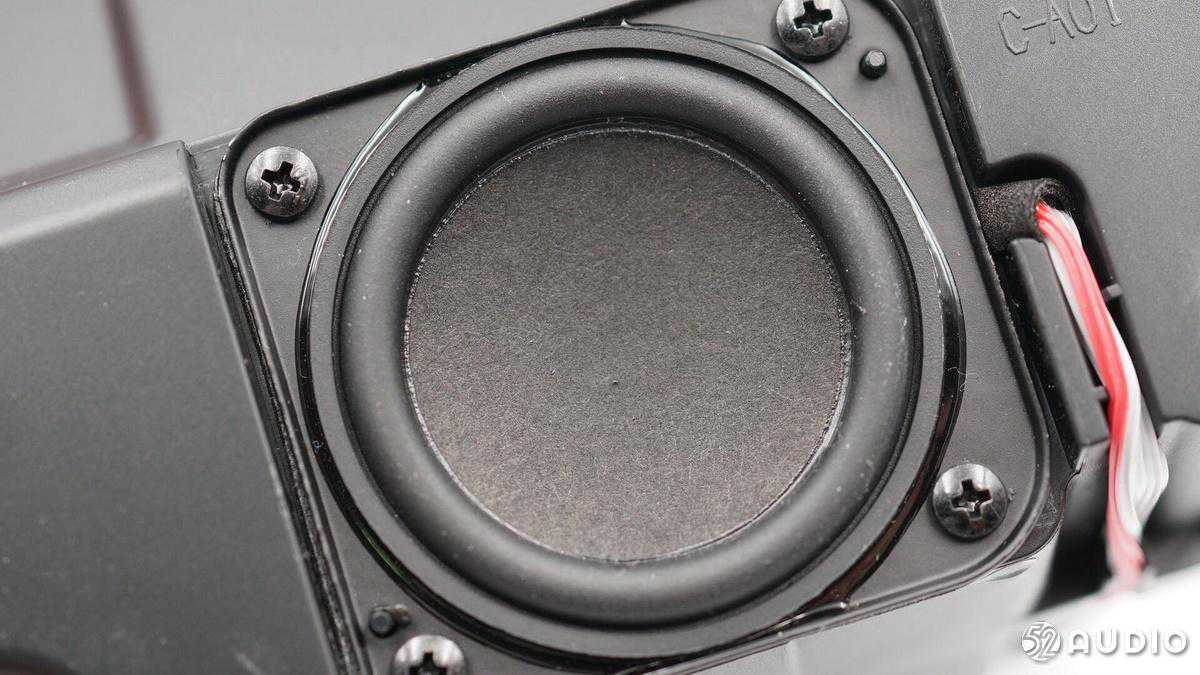

扬声器特写，纸盆橡胶圈。

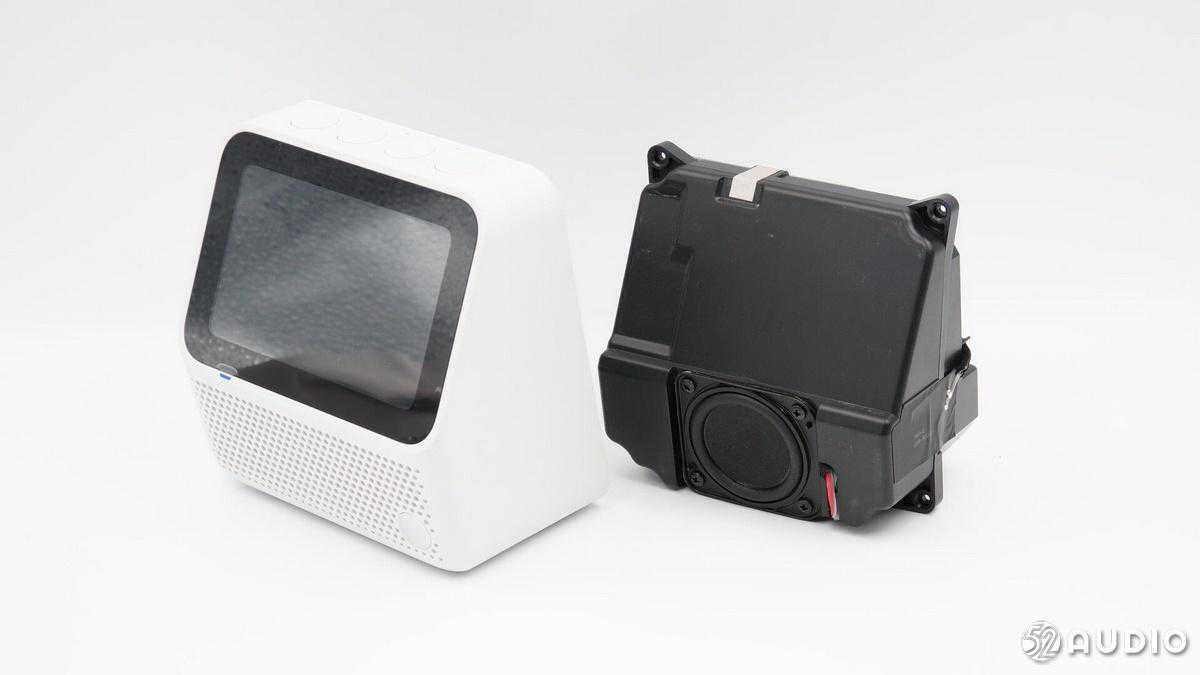

卸掉螺丝取掉扬声器，可以看到音箱内部的倒相管。

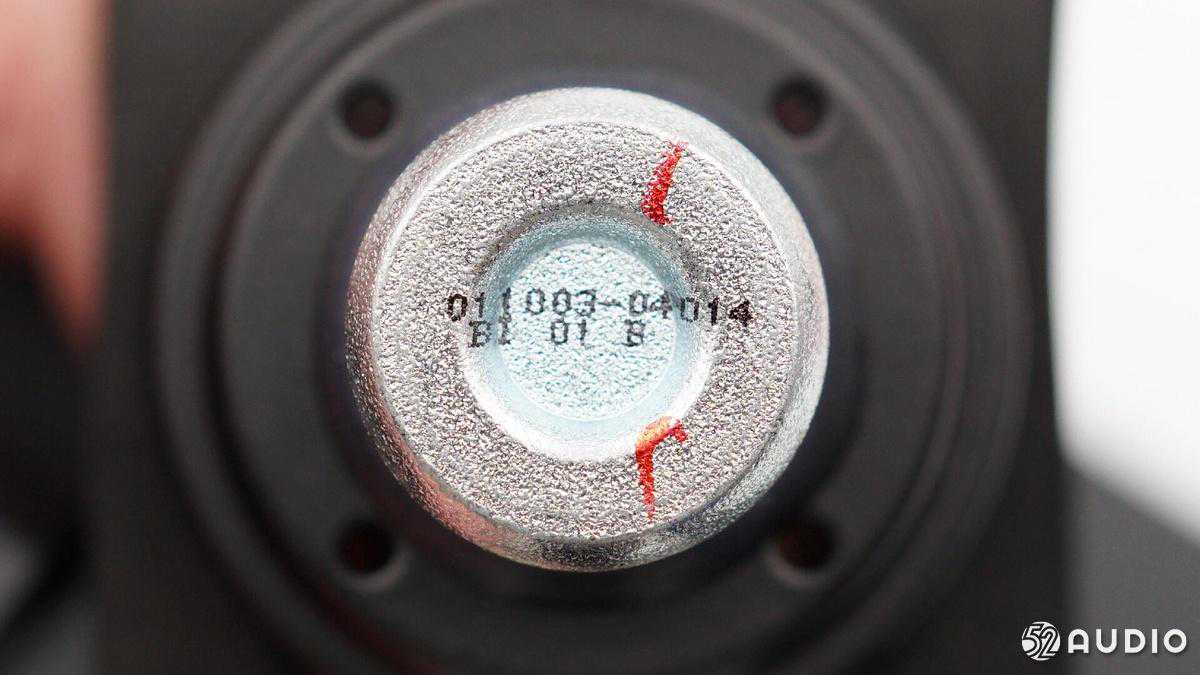

扬声器背部T铁特写，印有011003-04014B101B信息。

取掉主板，音腔背面结构一览。

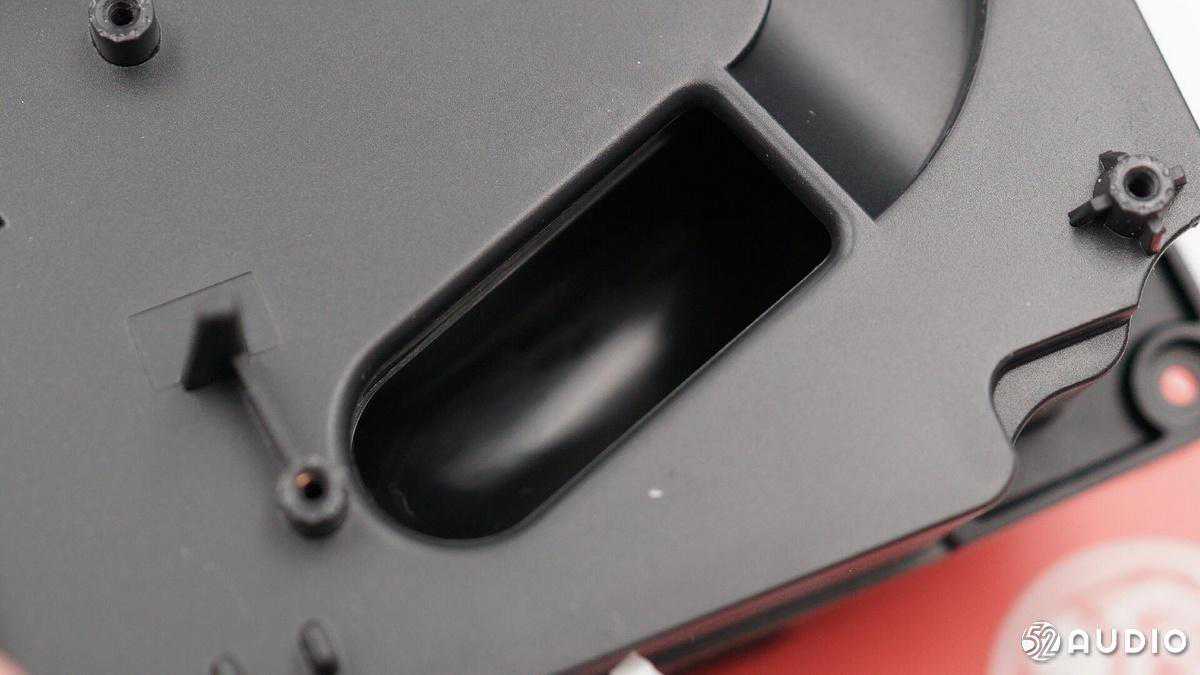

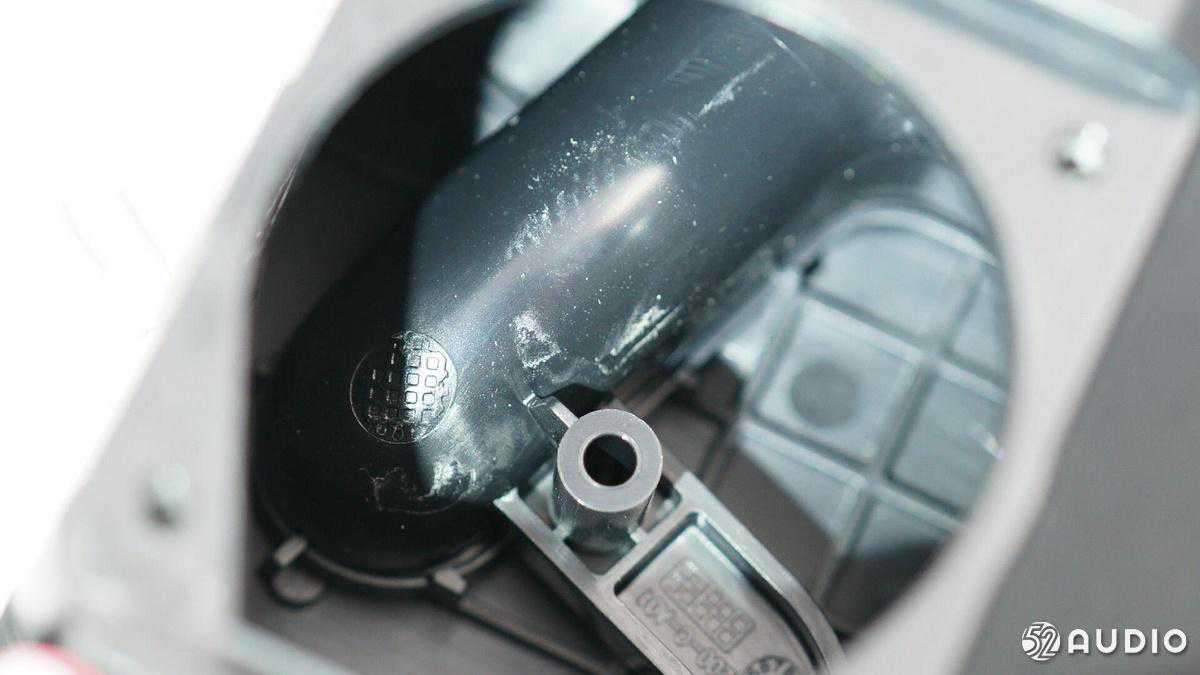

腔体上倒相管特写。

主板上散热片既起到固定主板的作用，也起到了散热作用。

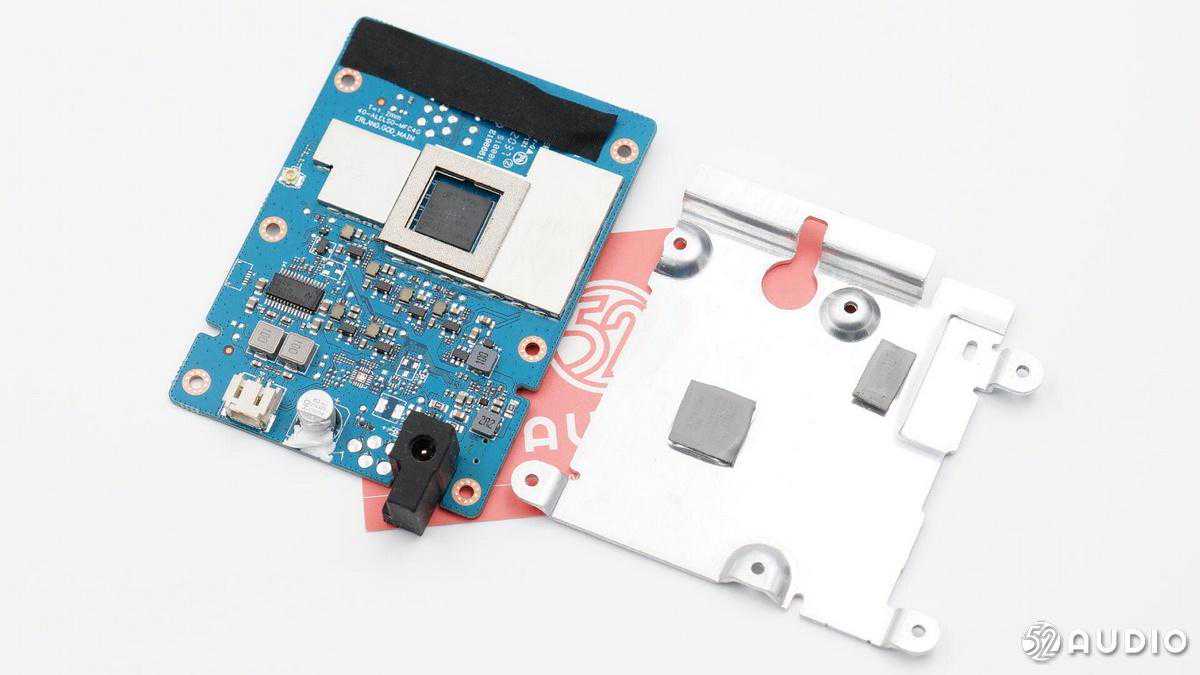

移开散热片，主板元器件一览，散热片上有两块导热垫，分别为主控IC和功放芯片散热。

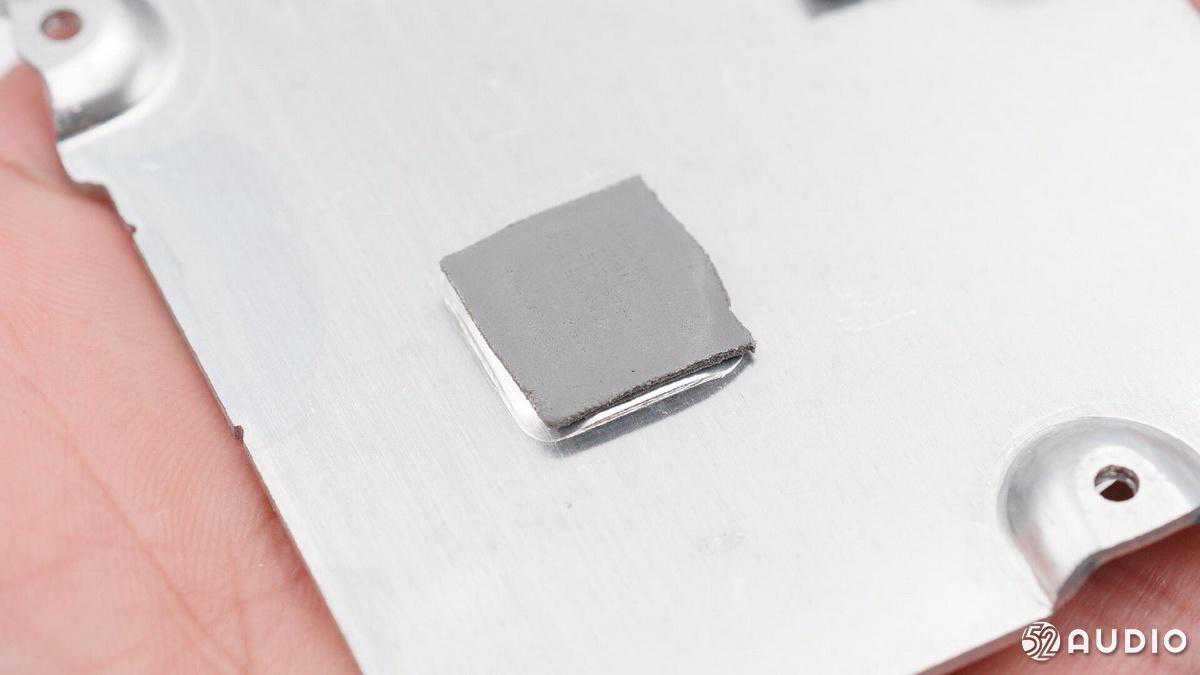

主控芯片上方的导热垫。

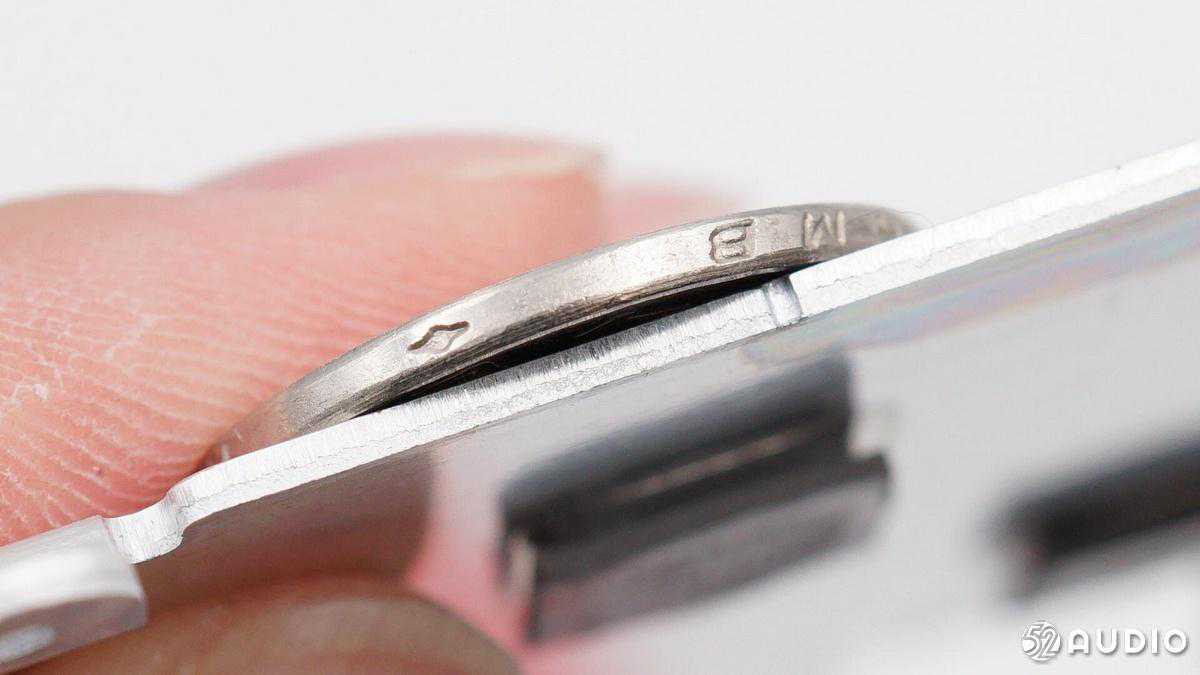

散热片与一元硬币厚度对比。

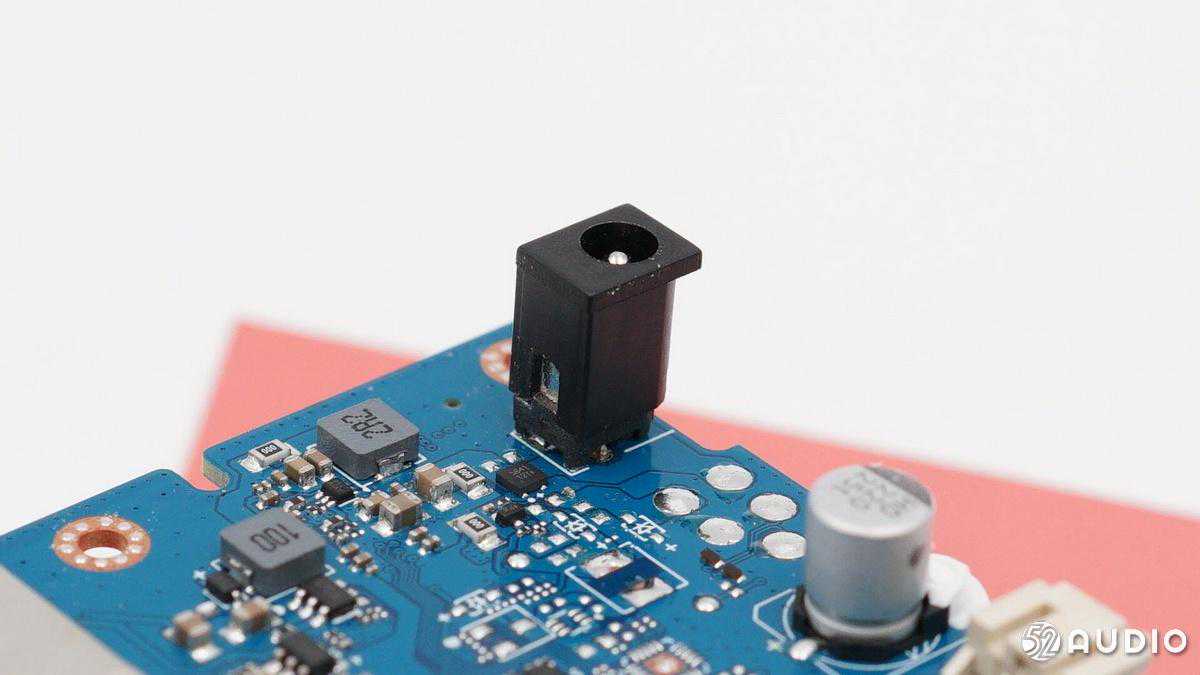

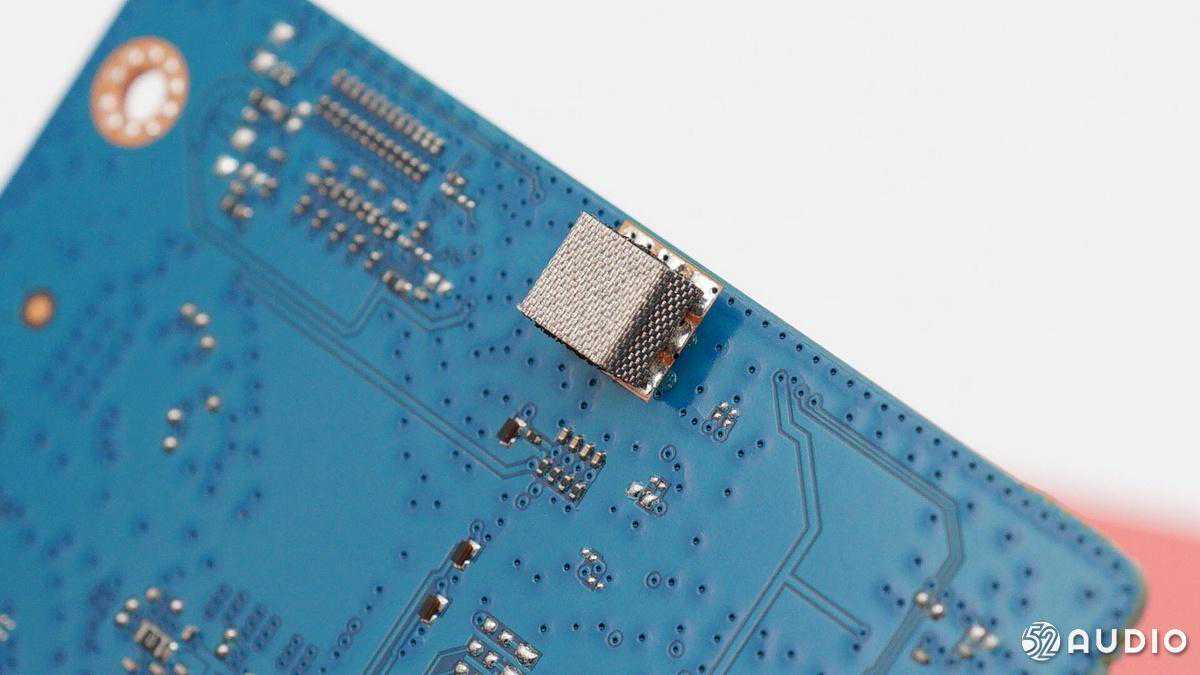

DC电源接口有黑色绝缘橡胶罩包裹。

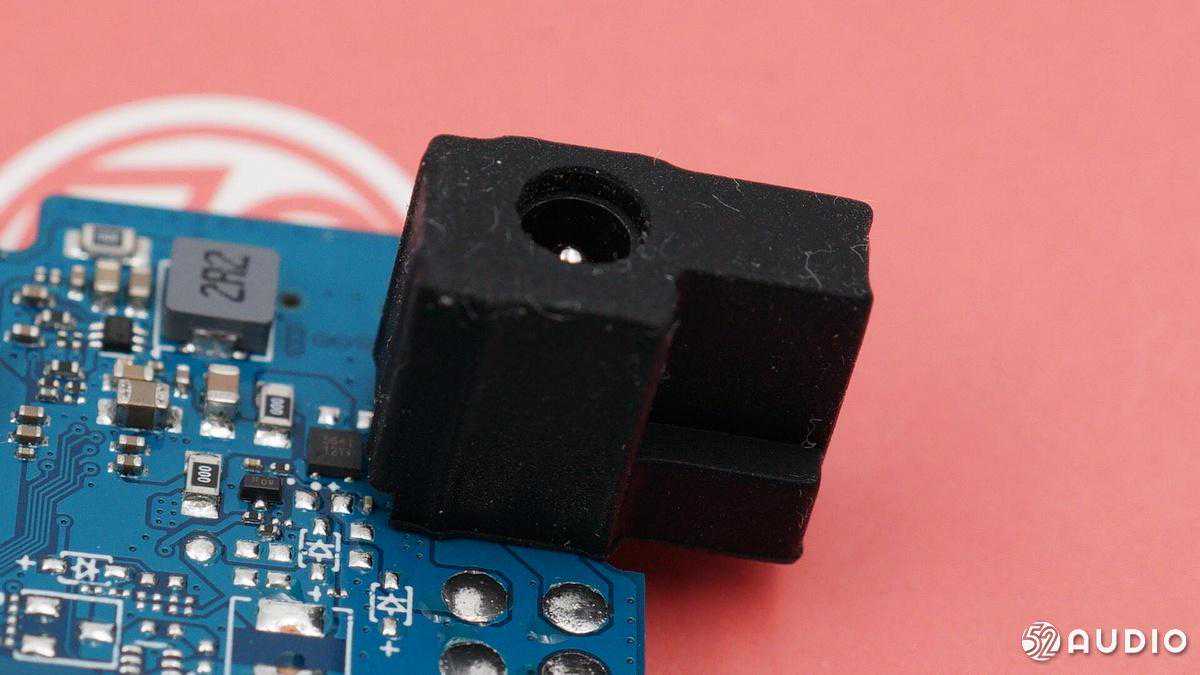

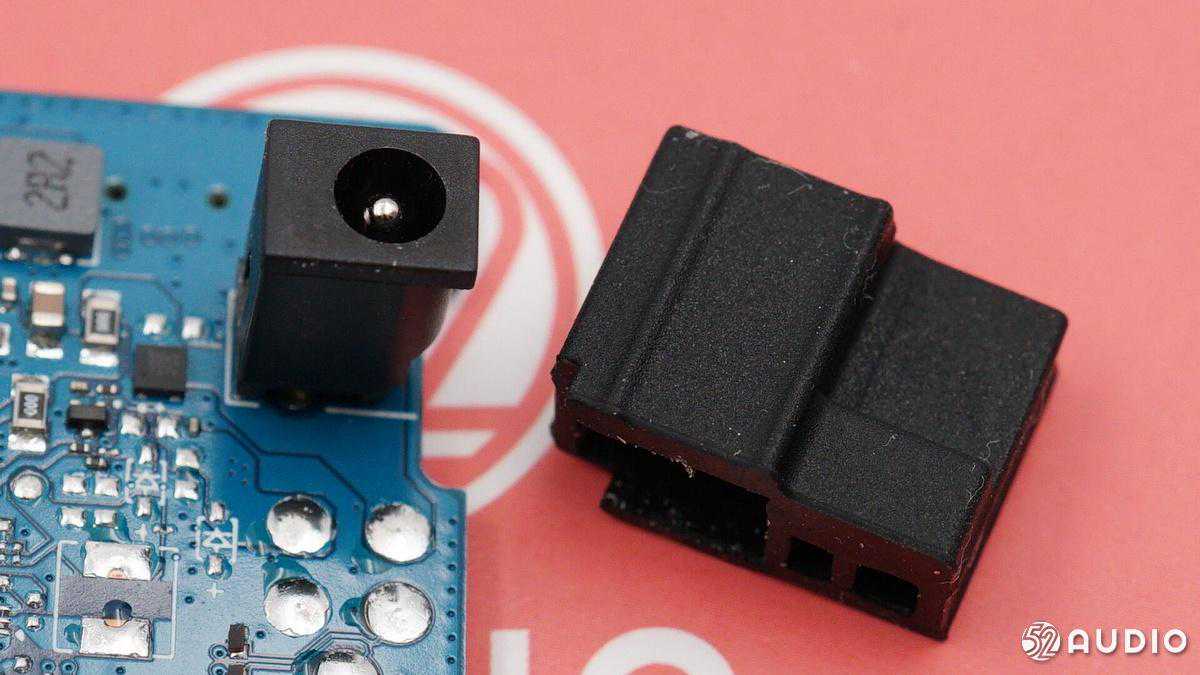

取掉橡胶罩，DC电源接口特写。

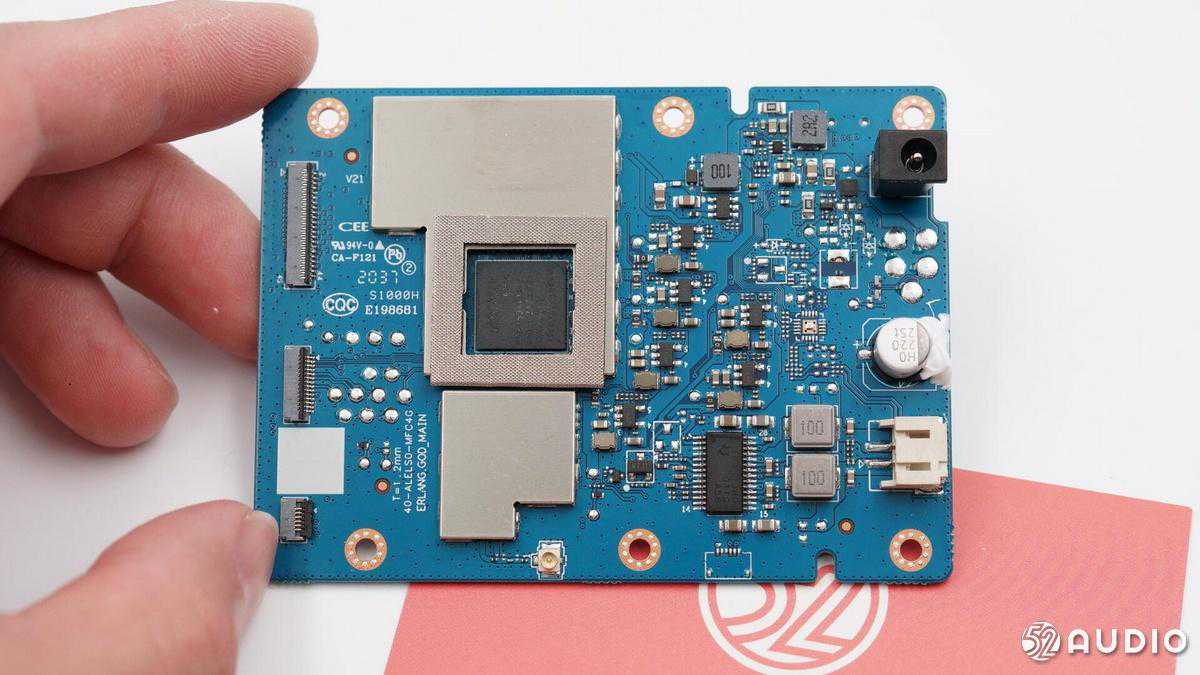

主板正面一览，左侧有大面积屏蔽罩覆盖，主控芯片裸露出来。

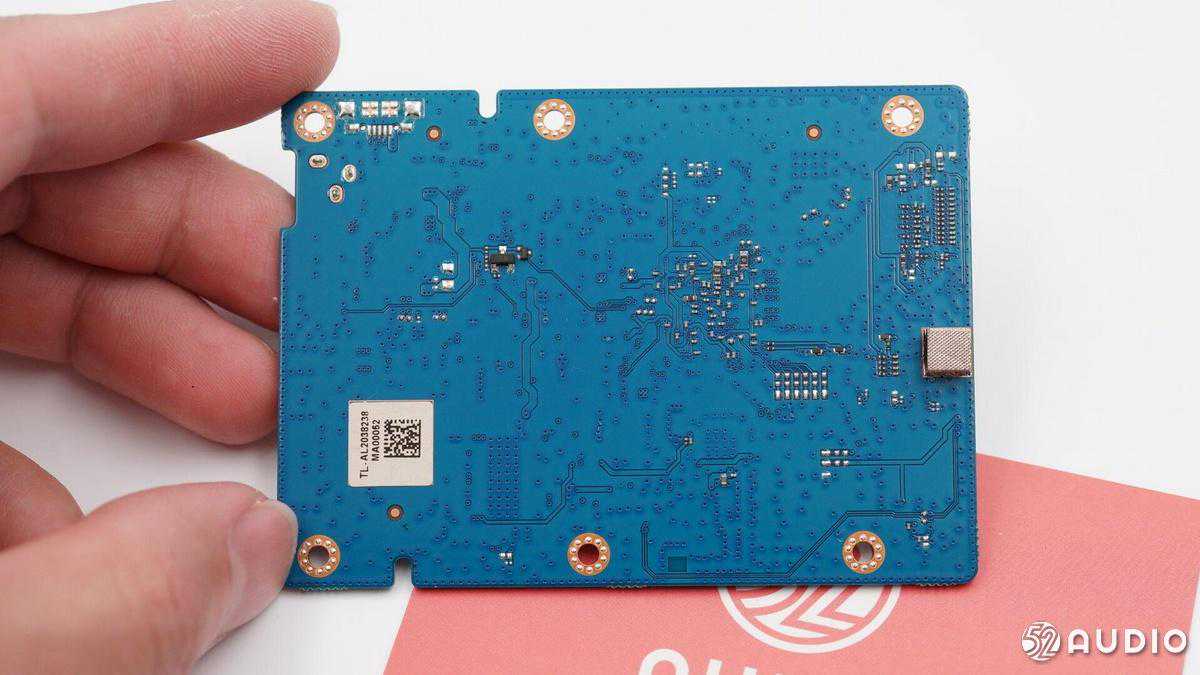

主板背面一览。

DC电源接口与主板垂直焊接。

扬声器接口特写，电容打胶加固。

主板上导电布特写。

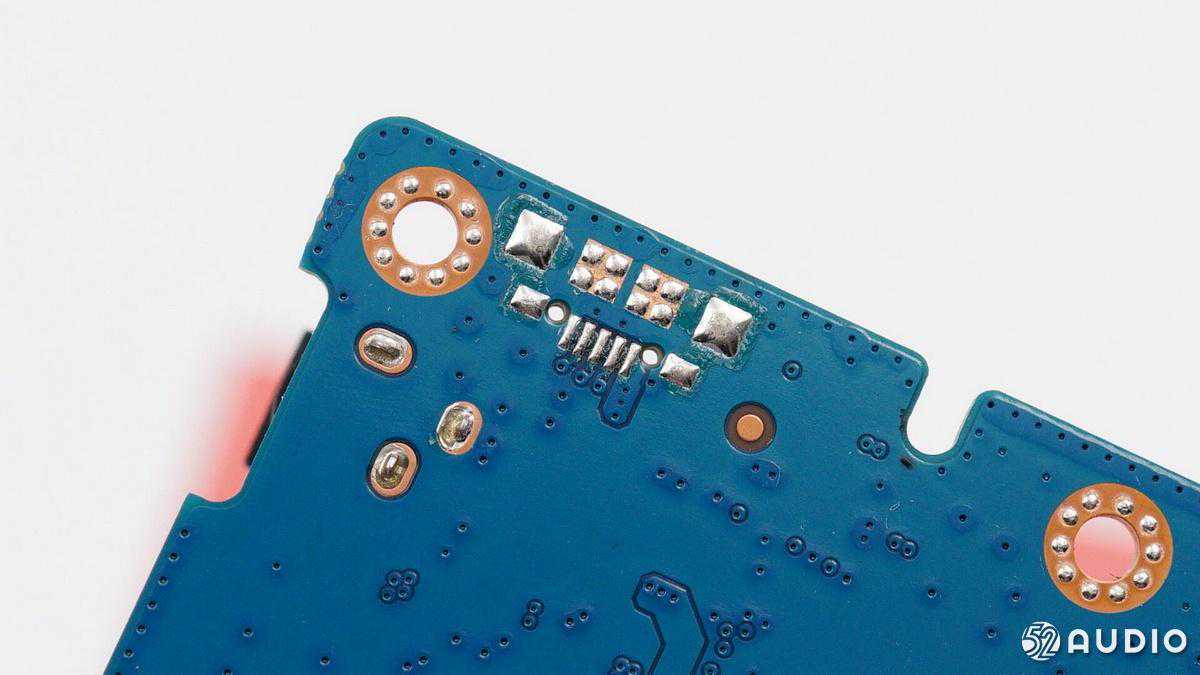

主板上预留的Micro-USB焊点。

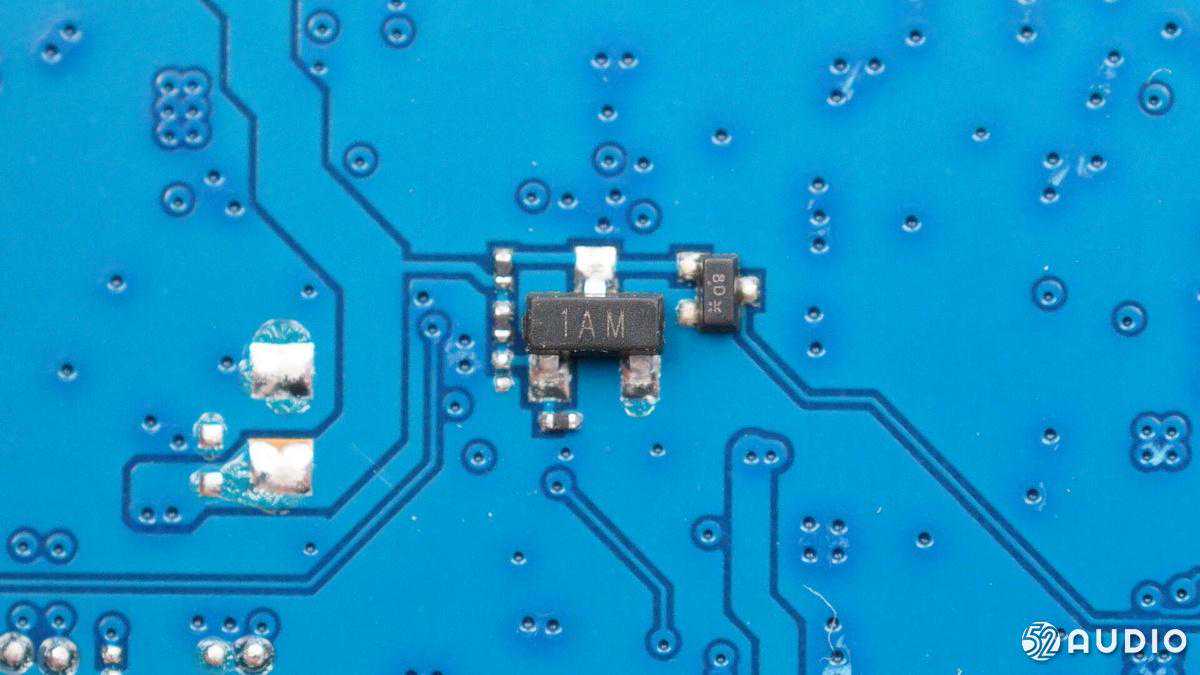

丝印1AM的信号三极管。

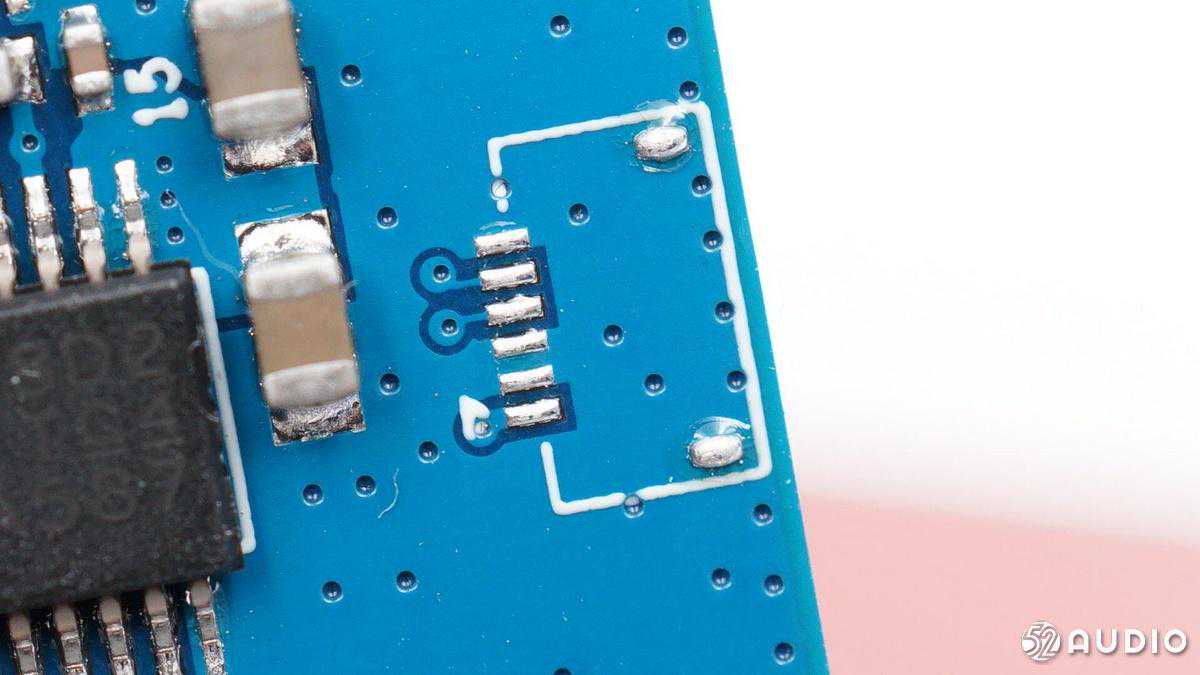

预留的插座焊点。

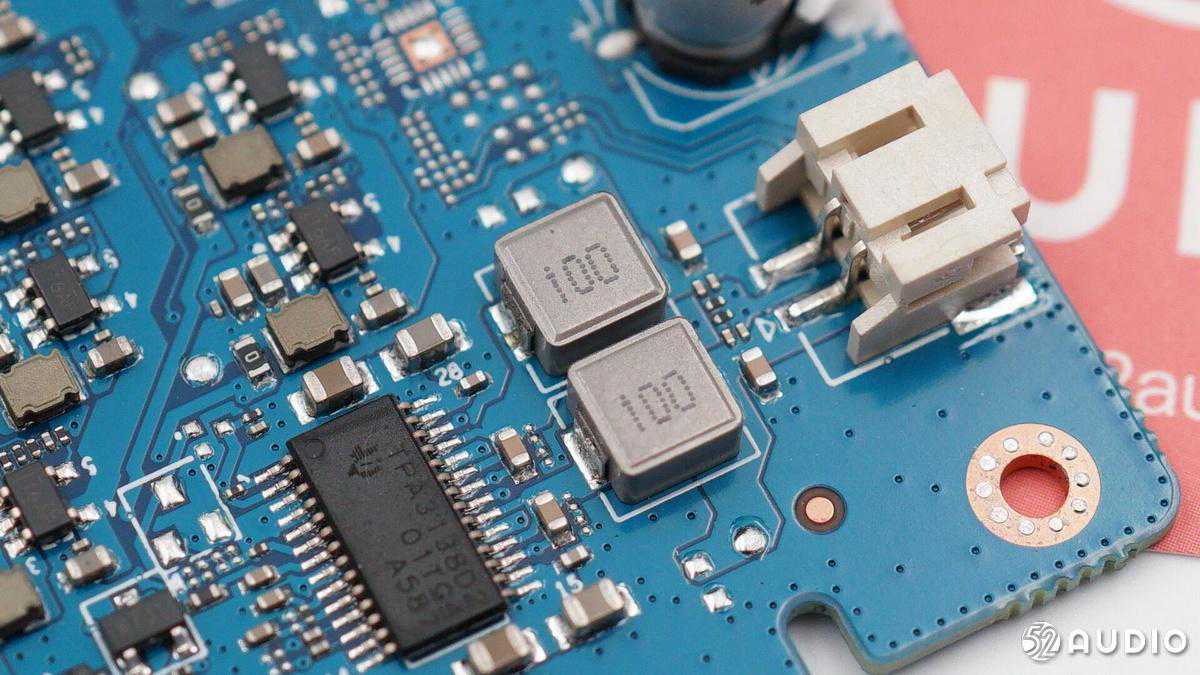

两颗10μH的贴片电感，用于数字功放输出滤波。

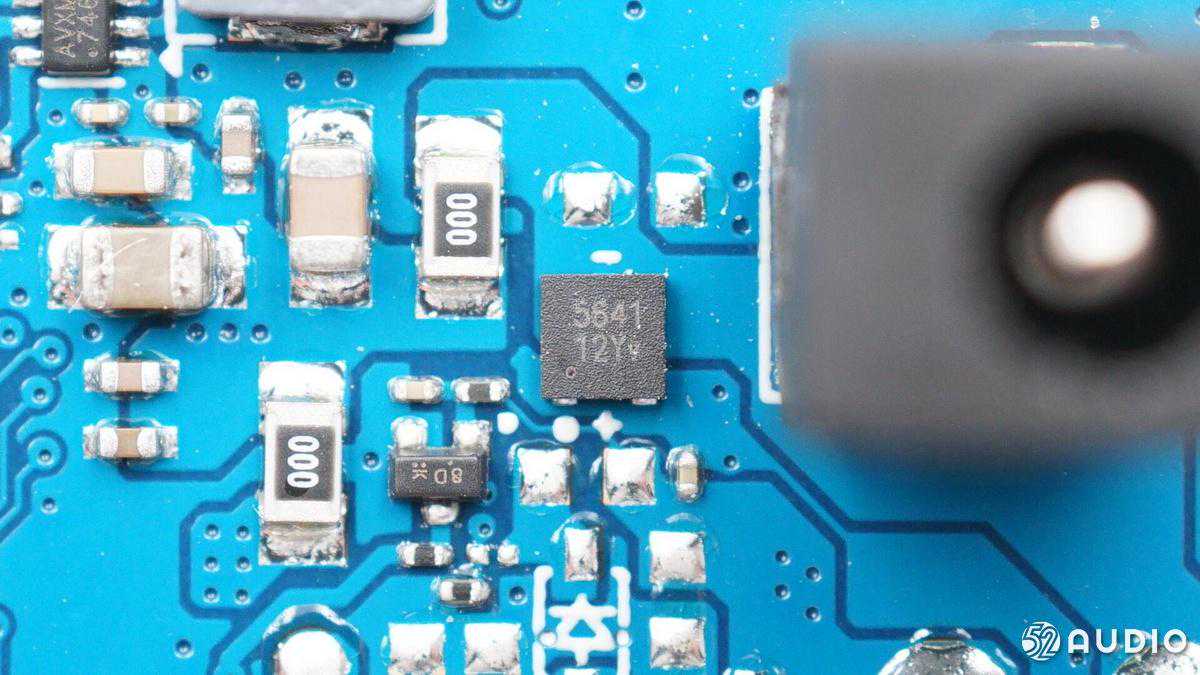

韦尔半导体ESD5641TVS保护二极管，用于输入过压保护。

韦尔半导体ESD5641详细资料图。

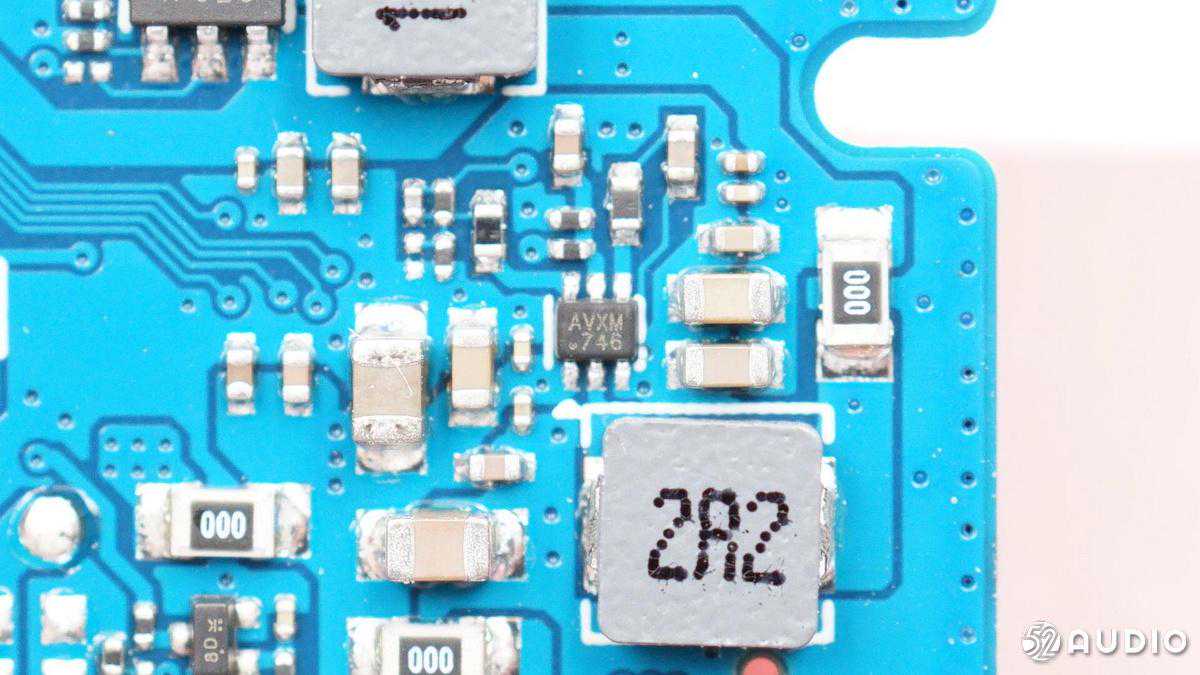

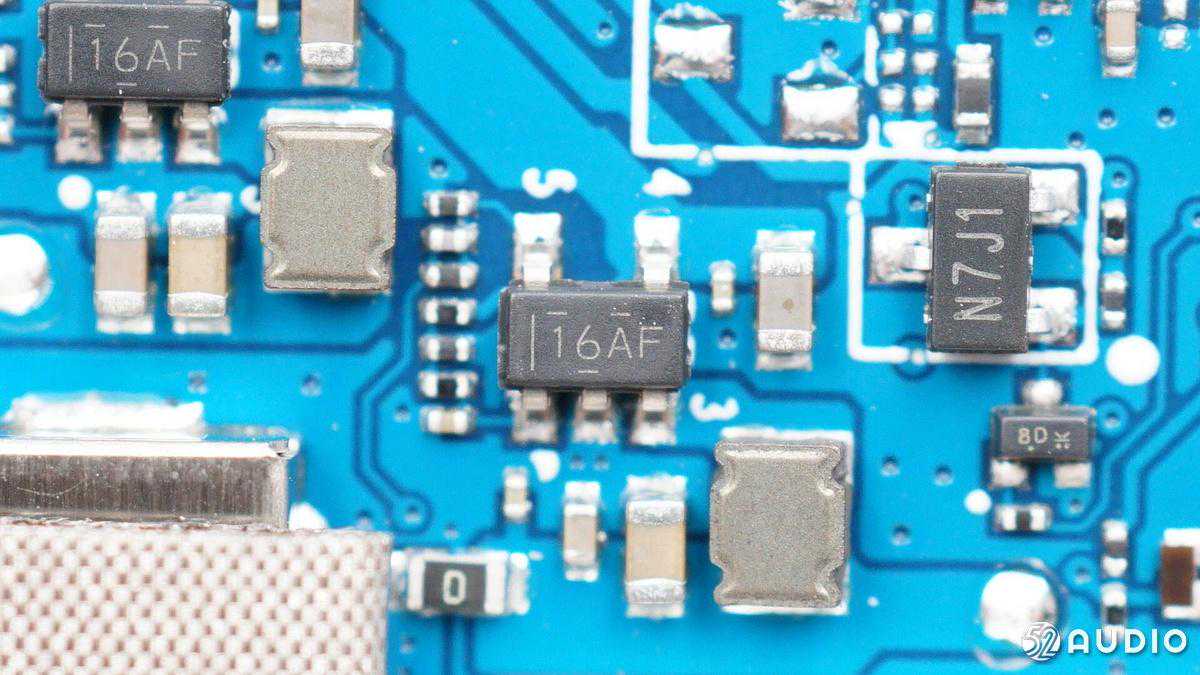

丝印AVXM746的IC。

丝印N7J1的IC。

TITLV625692A输出同步降压转换器。

TITLV62569详细资料。

TITLV625681A同步降压转换器。

TITLV62568详细资料。

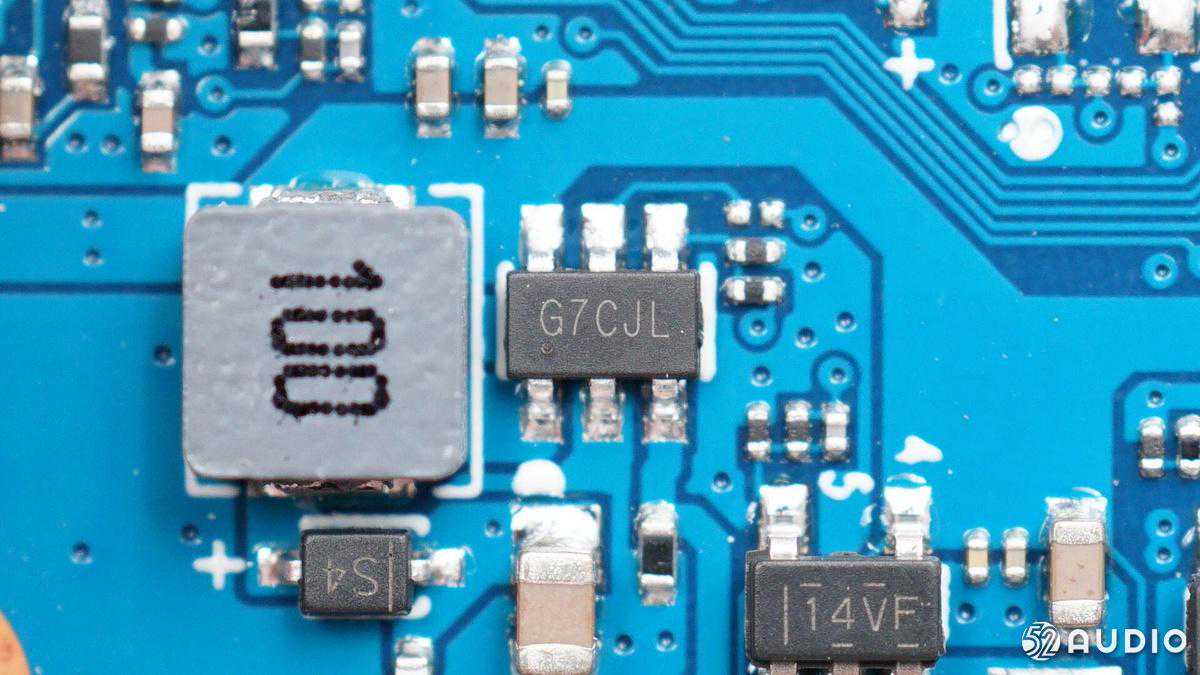

丝印G7CJL的IC。

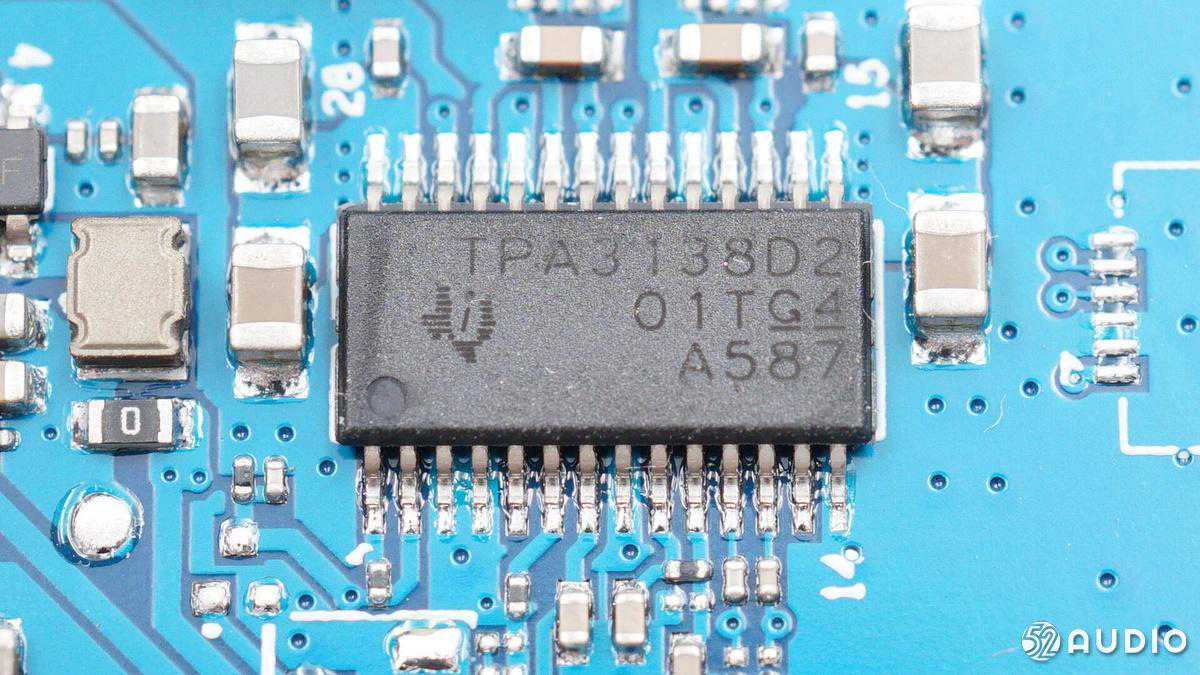

TI德州仪器TPA3138D2D类立体声音频放大器IC，支持无电感器运行，支持3.5V至14.4V宽电压工作范围。采用单声道输出，1SPW模式下空闲电流仅为20mA（12V），适用于便携式产品应用。

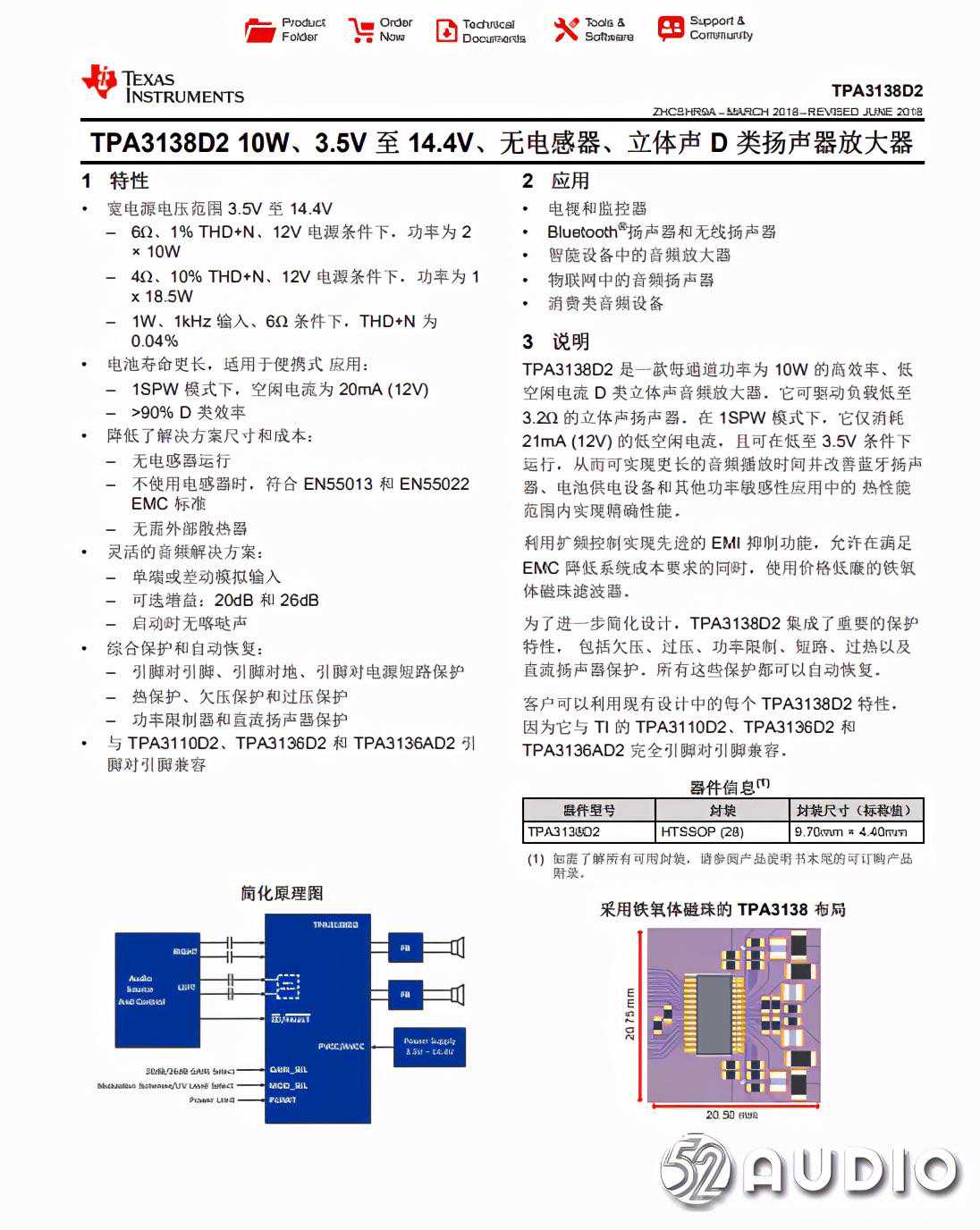

TI德州仪器TPA3138D2详细资料图。

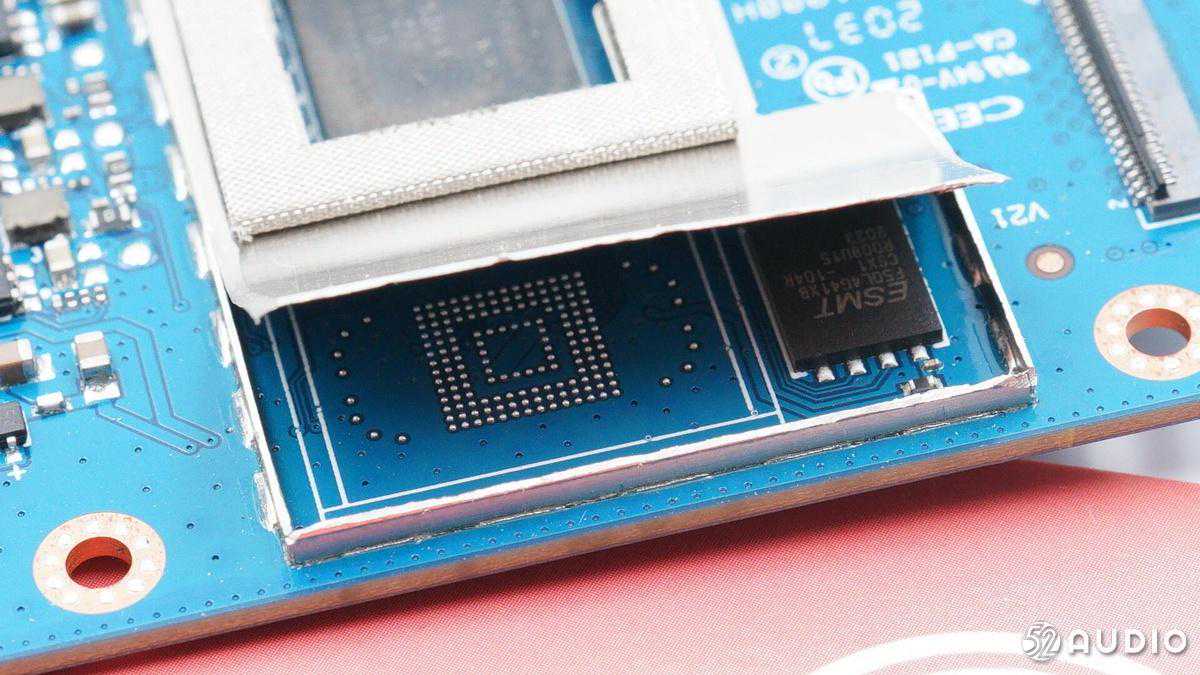

撬开主控上方屏蔽罩，内部有一颗存储器IC和预留的EMMC焊盘。

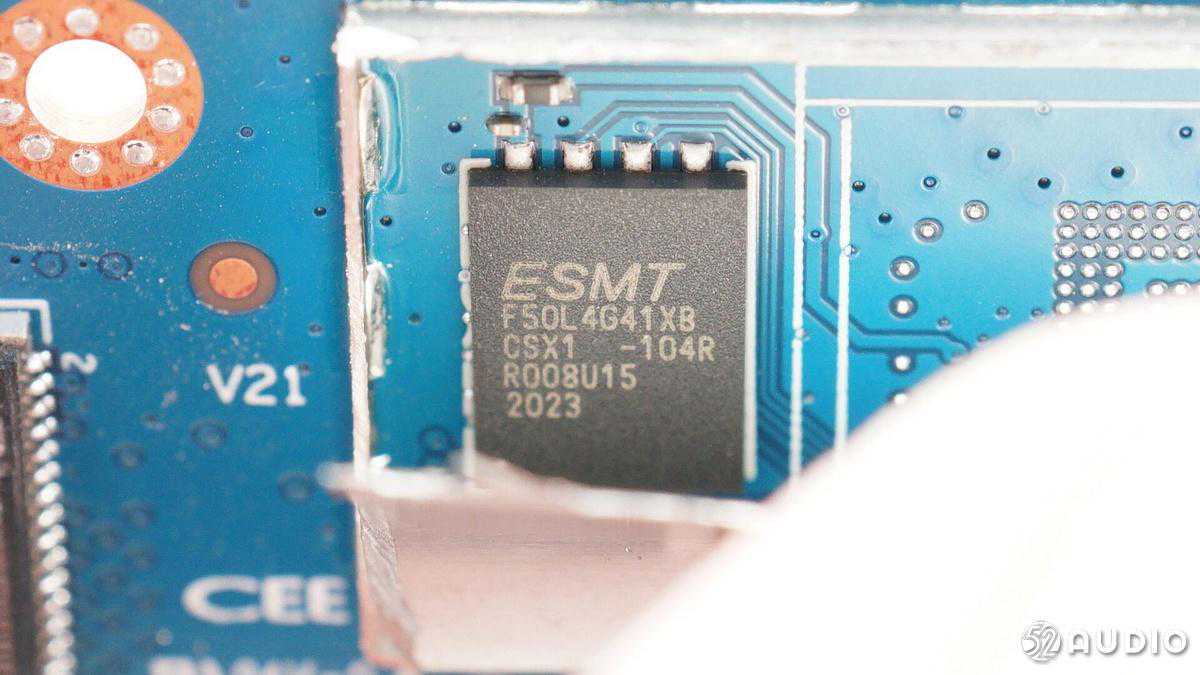

ESMT晶豪F50L4G41XBSLC存储器，用于存储固件信息。

ESMTF50L4G41XB详细资料。

切开主控下方屏蔽罩，内部有芯片和晶振。

MTK联发科MT66314合1连接射频芯片，包含2.4GHzWi-Fi和蓝牙收发器、5GHzWi-Fi收发器、GPS接收器和FM接收器的前端。

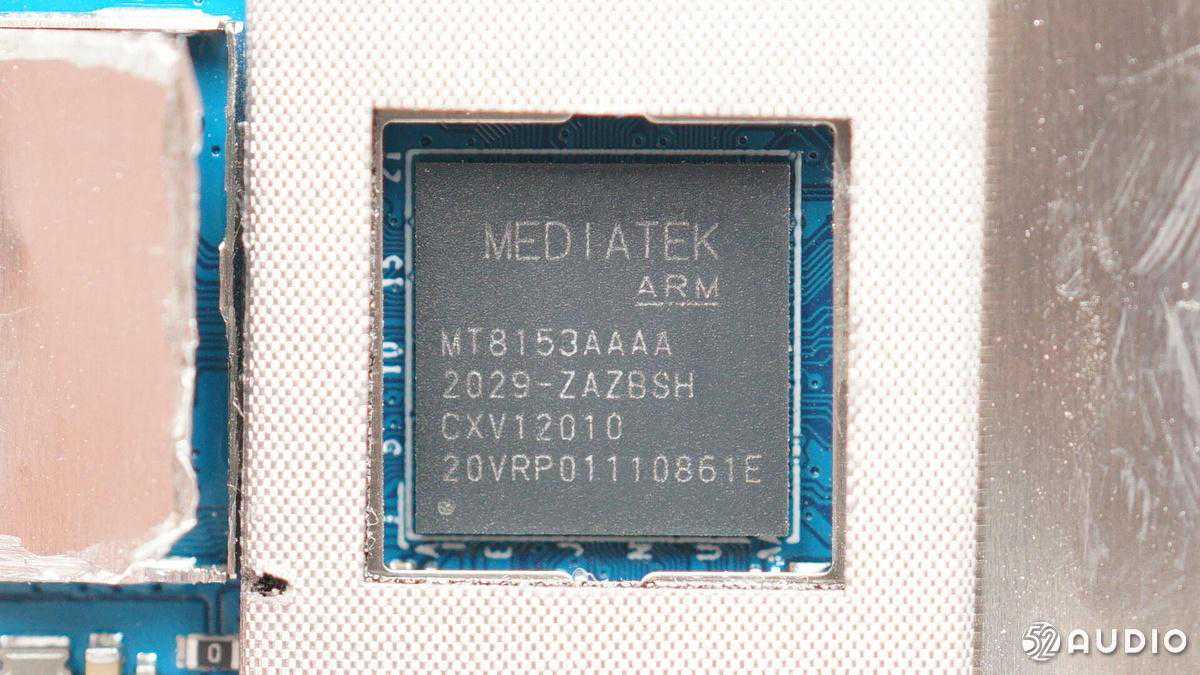

MTK联发科MT8153AAAA主控SOC。

据我爱音频网拆解了解到，华为、百度、JD京东、小米、天猫精灵、腾讯、荣耀、出门问问等品牌的音频产品均大量采用了MTK联发科的解决方案。

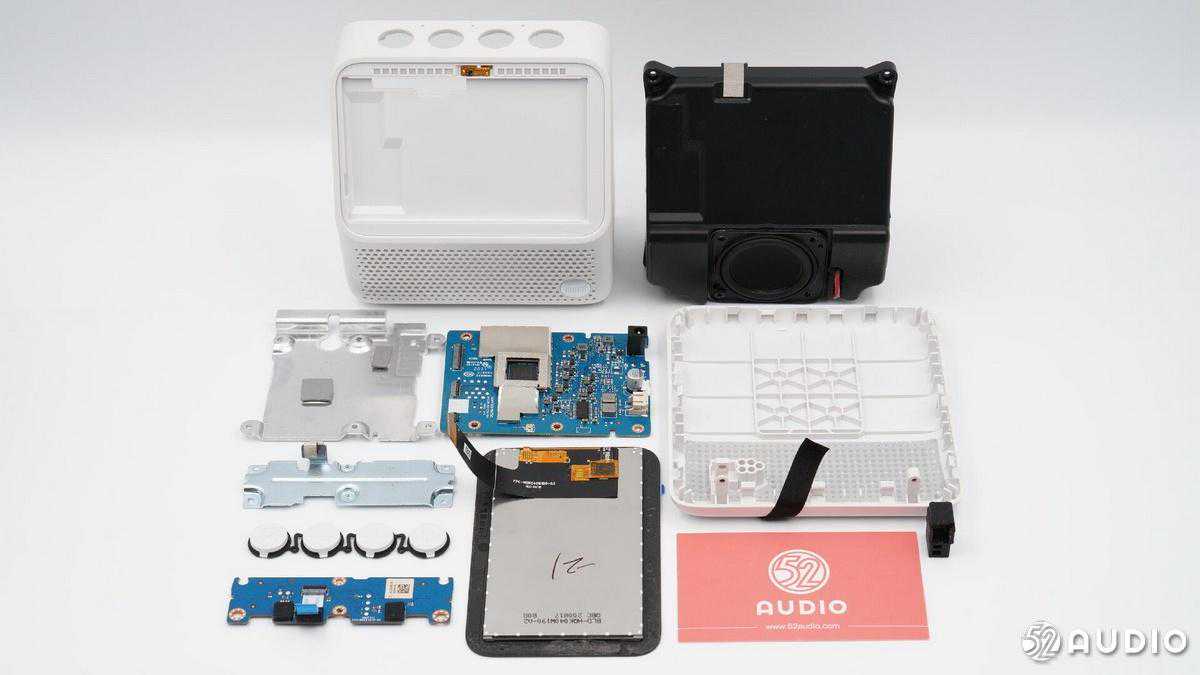

天猫精灵CCMINI带屏智能音箱拆解全家福。

三、我爱音频网总结

天猫精灵CCMINI作为一款入门级的带屏智能音箱产品，采用了一块4英寸的屏幕，外观设计小巧矮胖，更加讨好儿童喜爱。在观影体验上，虽无法相比10英寸的CC，但确是在这个价位满足了直观交互体验，并且炫彩表盘、日程管理、信息中心等功能的应用进一步提升了这款屏幕的可用性。

在内部配置上，结构做工合理，清晰明了。主板、操控板分别通过金属罩固定在音腔和腔体内壁上，通过导线和插座的方式连接在一起。主板上，主控采用了联发科MT8153AAAA芯片，同时还采用了联发科MT66314合1连接射频芯片；DC电源端口使用韦尔半导体ESD5641进行输入过压保护；其他方面，还采用了德州仪器TPA3138D2音频放大器，晶豪F50L4G41XB储存器等。
