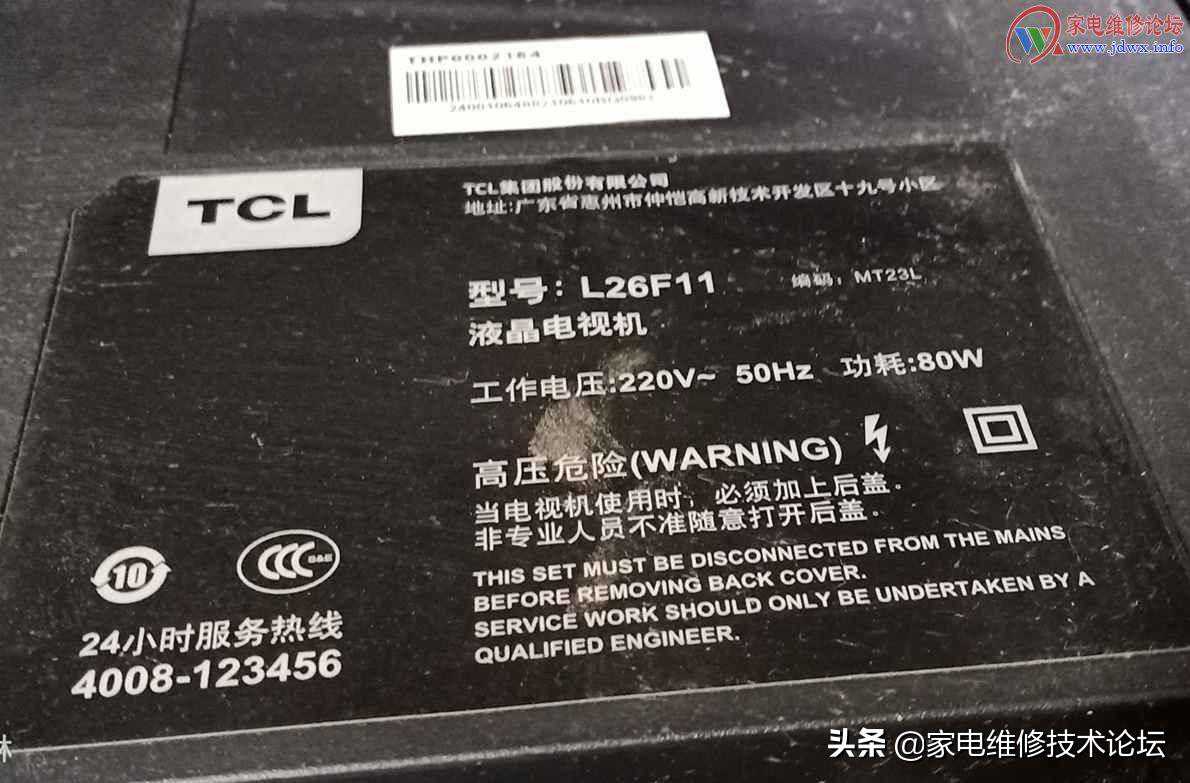

今接修一台TCLL26F11液晶电视，开机只听到喇叭”叭叭“响，无背光！跟客户讲好价后，拆盖测电源5V正常，12V只有10左右；测电源大滤波电容两端电压300V左右。仔细看电源IC有个L6562D，是个PFC芯片，说明PFC没启动。

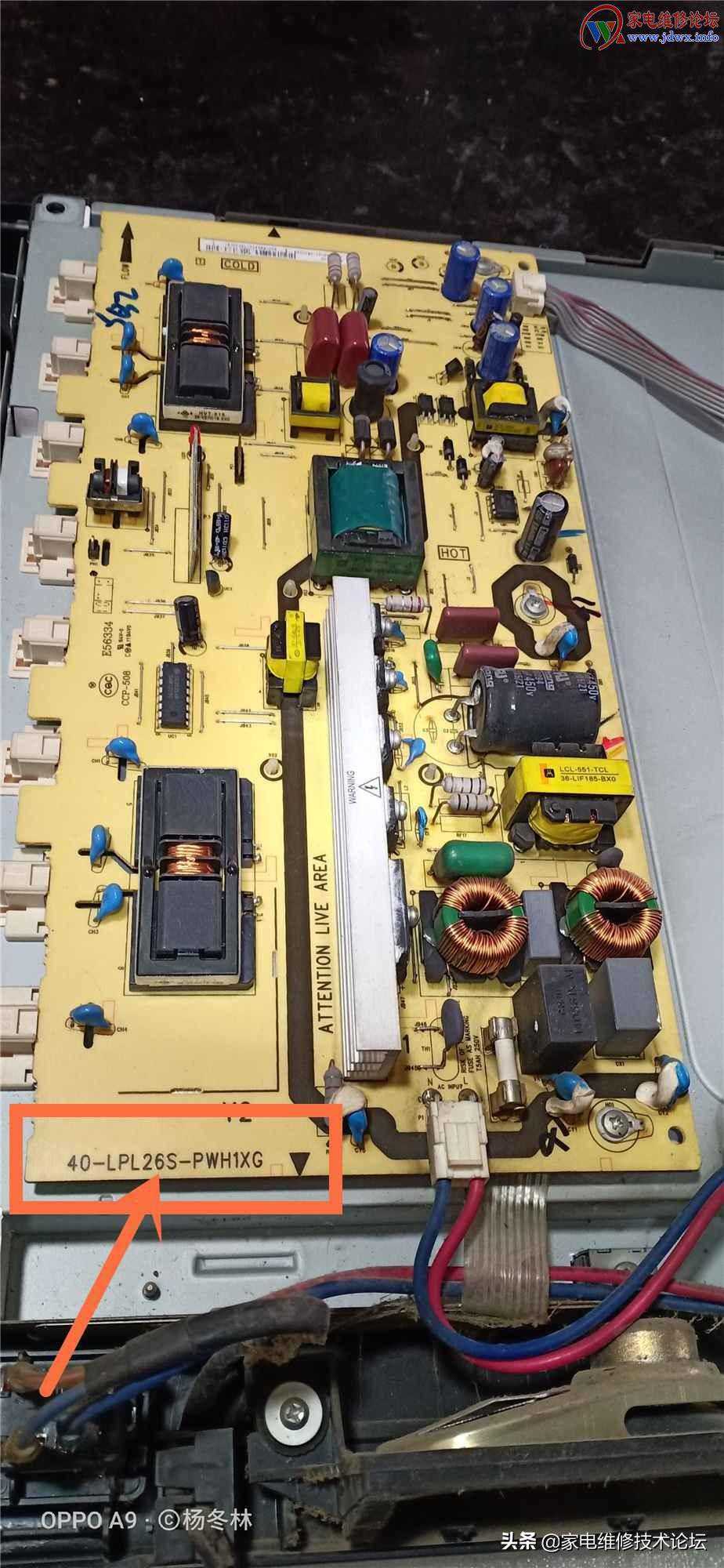

此电源板型号是：40-LPL26S-PWH1XG,从上面检测数据说明，故障在PFC电路中。首先测L6562D的1脚电压，有4.2V左右，感觉有点偏高；8脚有18V左右正常，但测7脚驱动脉冲电压却无输出！从以往的经验看，这1脚电压应该在2.1V左右才正常的。估计此脚的电压过高引起保护了。

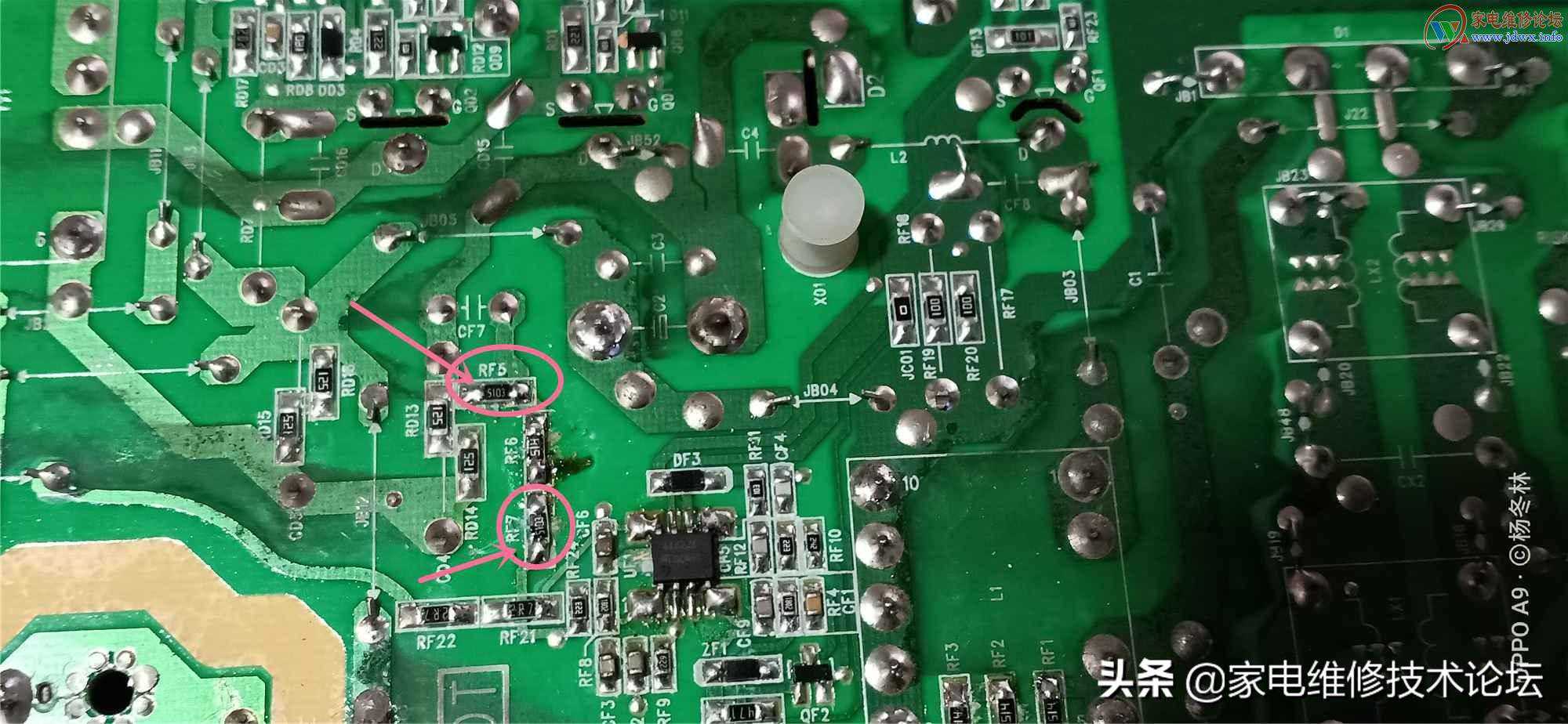

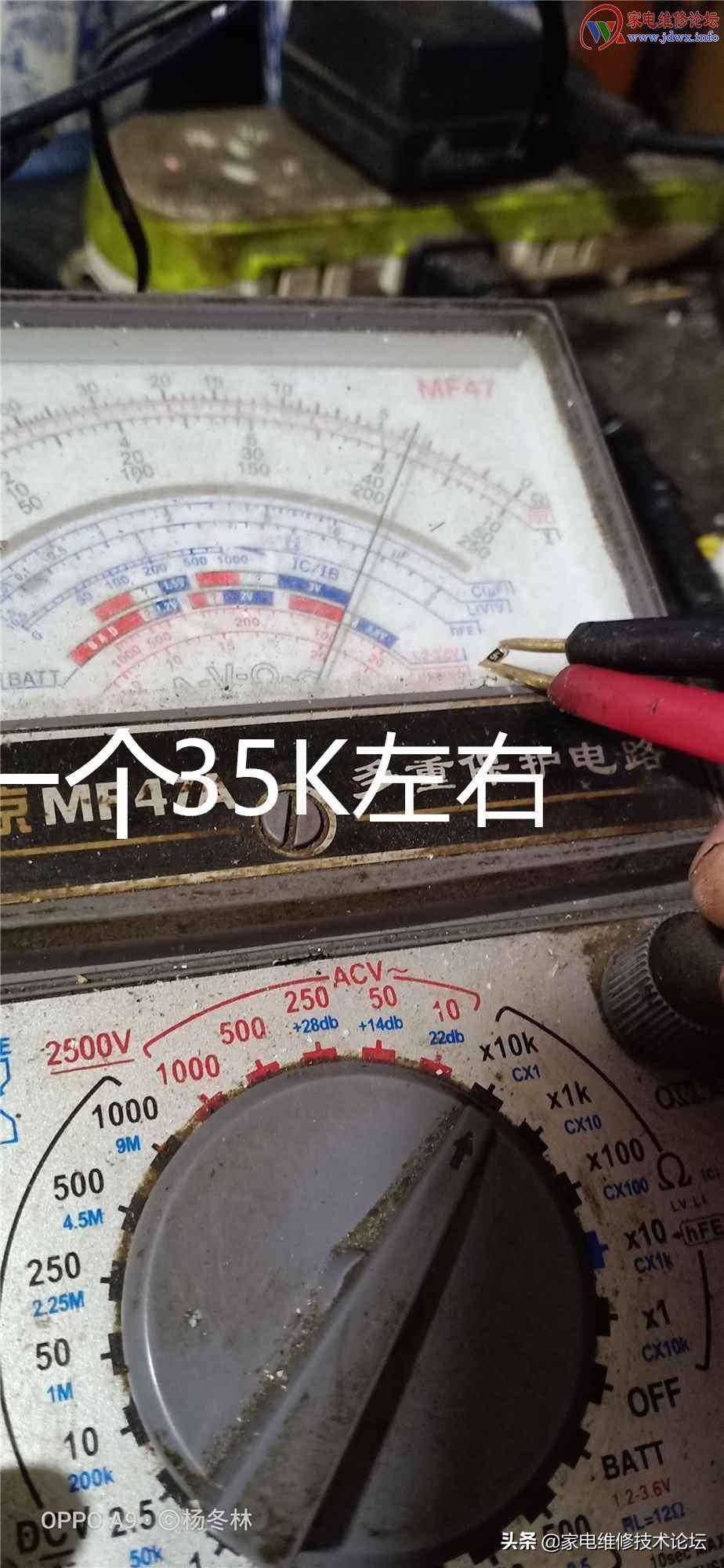

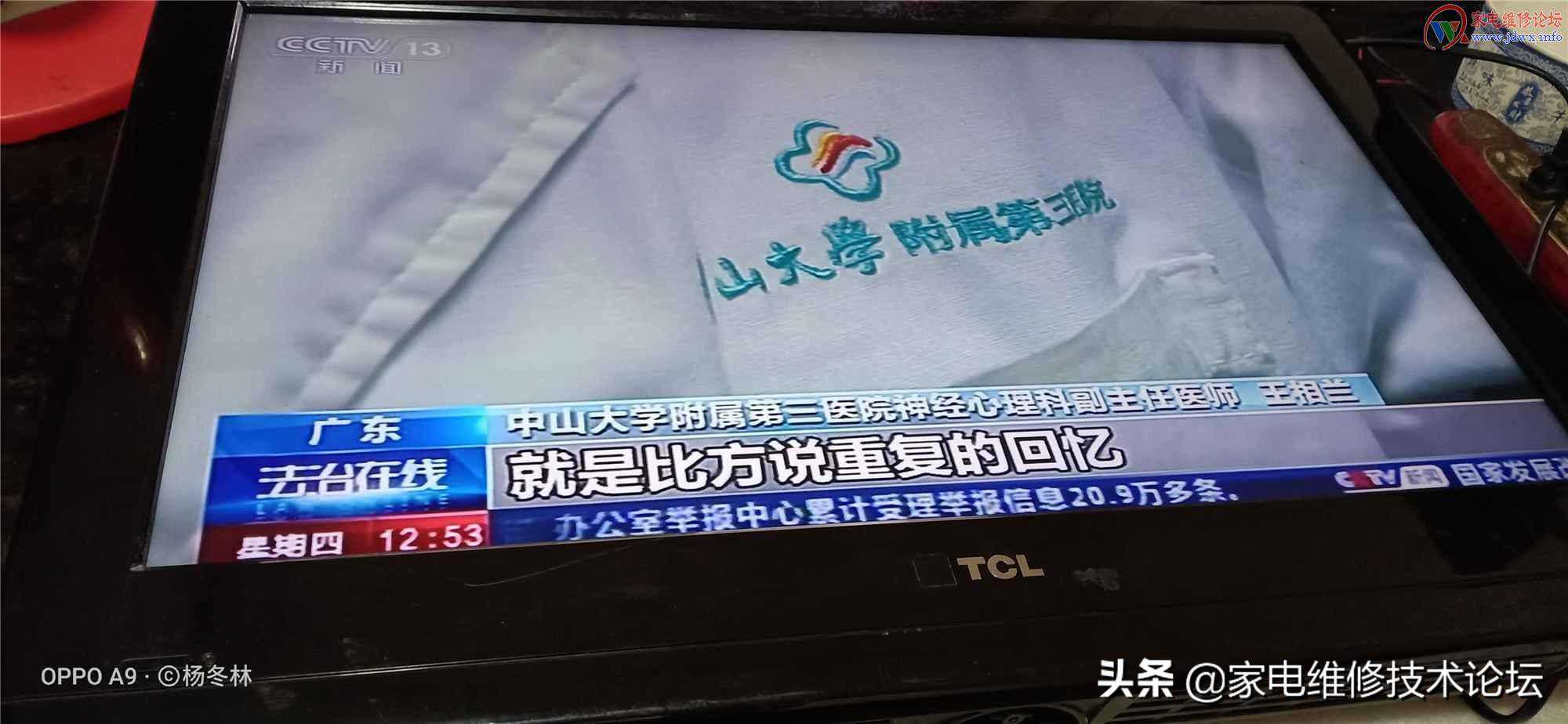

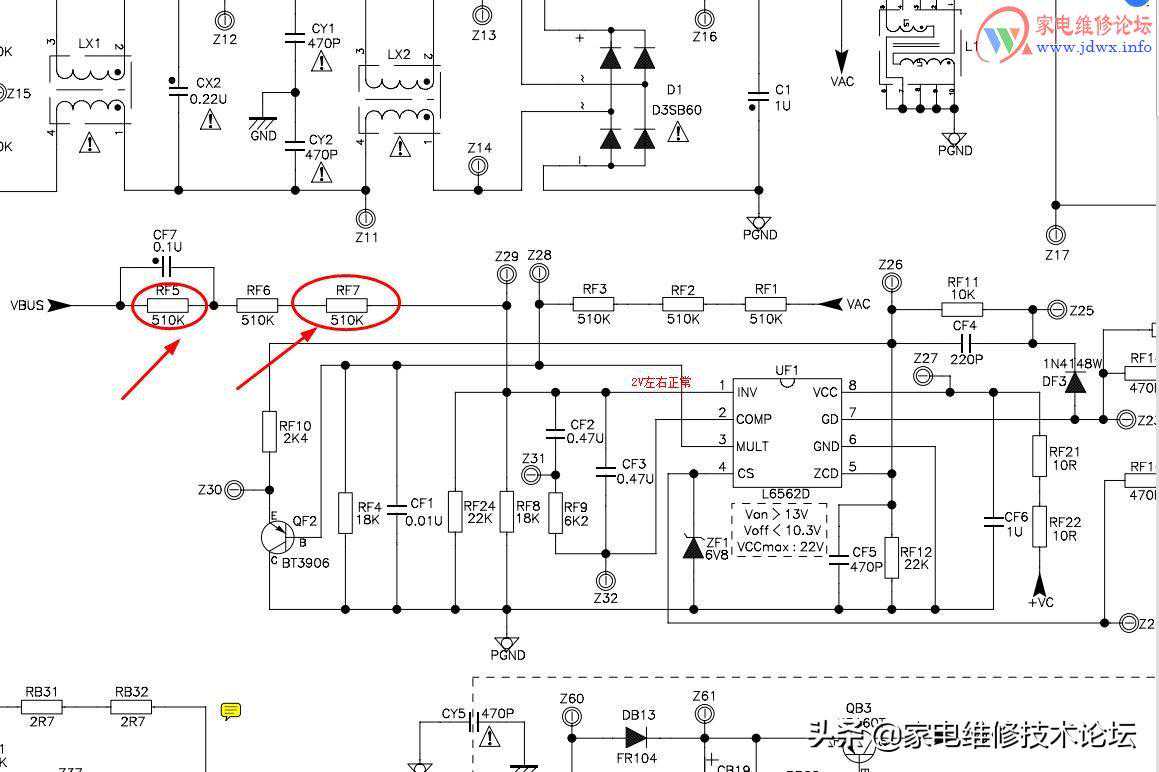

断电，人为泄掉大滤波电容的电压，首先拆掉L6562D的1脚的几个取样电阻RF5RF6RF7来测量：RF6510K正常，而RF5RF7的阻值都变小了！分别为35K，400K左右。立即换掉此两个510K电阻，上电开机，见背光亮起！喇叭也不再"叭叭”响了。测PFC电压已上升到380V了。而12V电压也正常了！接信号线图声正常。谢谢欣赏。（作者：杨冬林/家电维修论坛）
