简介
本文是基于RK3588平台，MIPI屏调试之屏参配置解析

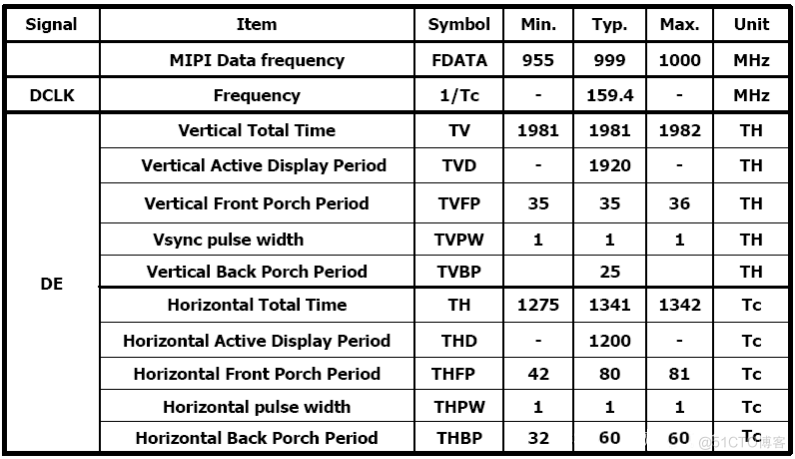

屏幕的时序参数表如下：
屏参对应的dts配置：
disp_timings1:display-timings{native-mode=dsi1_timing0;dsi1_timing0:timing0{clock-frequency=159400000;hactive=1200;vactive=1920;hfront-porch=80;hsync-len=1;hback-porch=60;vfront-porch=35;vsync-len=1;vback-porch=25;hsync-active=0;vsync-active=0;de-active=0;pixelclk-active=1;};};
解析：
Hactive：水平有效像素
Vactive：垂直有效像素
水平总周期Htotal=Hactive++hfront-porch+hsync-len+hback-porch
垂直总周期Vtotal=Vactive++vfront-porch+vsync-len+vback-porch
clock-frequency：提供给lcd的时钟频率,一般屏的规格书都会给出,也可以通过计算得到。
clock-frequency=水平总周期*垂直总周期*帧率：
clock-frequency=（hactive+hfront+hsync-len+hback）*(vactive+vfront+vsync-len+vback)*fps
名词解析
hactive：横向分辨率。vactive:纵向分辨率。hsync-len行同步回扫时间。hback-porn：行同步后肩时间。hfront-porn:行同步前肩时间。vsync-len：帧同步回扫时间。vback-porch：帧同步后肩时间。vfront-proch：帧同步前肩时间。de-active:DE信号极性。hysnc-active：行同步信号极性。vsync-active：帧同步信号极性hback-porch/hfront-porch/hsync-len：水平同步信号vback-porch/vfront-porch/vsync-len：垂直同步信号
