液晶电视机的屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的LVDS信号转换成TTL信号。屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。

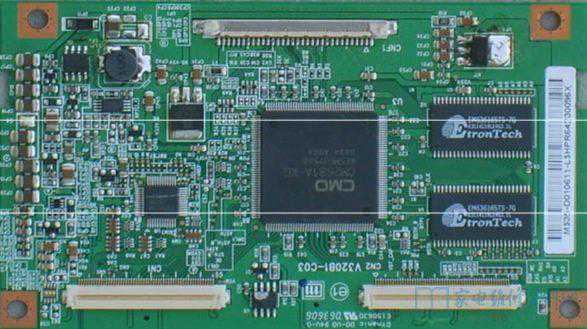

一、逻辑驱动板外观图

二、液晶电视机屏驱动板工作条件

1、正确的供电：

电压有：+3.3V、+5V、+12V，这个电压是从主板供过来的，在主板上靠近LVDS插座处附近会有一个切换LVDS供电的MOS管开关，靠近MOS管处有选择LVDS电压的磁珠或跳线。根据具体使用的液晶屏的型号确定供电电压是多少伏来选择对应的磁珠或跳线。

2、正确的LVDS信号：

LCD电视机屏分为高清屏（1366*768）和全高清屏（1920X1080）高清屏（1366*768）均为单8位LVDS传输，包括8位数据，2位时钟共10条数据线；全高清屏（1920X1080）均为双路LVDS传输，包括8位奇数据，8位偶数据，2位奇时钟和2位偶时钟，共20条数据线，所以从数字板过来的LVDS线的根数是不一样的。因为LVDS信号电平为1V左右，通过万用表可以测出来。

三、液晶屏信号格式选择电压

LVDS信号格式有两种：VESA格式和JEIDA格式。在靠近LVDS插座处会有2个选择LVDS格式的电阻，根据液晶屏的要求来选择其阻值。一般有0V，3.3V，5V和12V几种选择。不同的屏应该选择不同的电压。

四、帧频选择端口

有些屏具有这个端口，如奇美屏。在该端口接上选择电平，可以使屏的显示频率在50Hz和60Hz帧频进行选择，以适应输入信号的帧频。如果该端口的选择电平错误，屏的显示频率和输入信号的帧频不相同，会出现无显示的故障。

五、对应的程序

不同的液晶屏一般需要选择不同的LVDS程序，当程序不匹配时多会出现彩色不对或图像不正常等现象。

六、常见故障维修实例

1、三星屏，黑屏，中心控制板上的保险开路,测5V供电滤波电容

其中的一个对地漏电,更换后故障排除。

2、奇美V260B1-L07屏，黑屏,测从数字板过来的5V正常，5V经供电经电感LP1，二极管DP11，MOS管Q2等元件组成的升压电路把此电压升高到13V，查此电压不对，更换电感LP1后故障排除。

3、中华屏,黑屏,此处电容C501、C502、C512、C513、C514、C515、C516易漏电,造成保险FU101开路,更换后故障排除.

4、在中心控制板上，LVDS线插座和从中心控制板到屏去的TTL线插座由于插座变形和空气灰尘等原因而造成接口接触不良，从而出现黑屏、白板、花屏、负像、竖线干扰等故障；

5、MS18机芯在更换不同的屏时如出现负像，可以把数字板上LVDS插座的第39脚接线取下，如原来是高电平可接地，原来是低电平可接到3.3V就可以了，就不用再更改电阻R316、R317了。(合肥分公司张磊提供)

6、机型：L32M61B机芯：LCD-MS88机芯烧大电容

通电，PFC工作了就烧大电容，电压瞬间达到500V左右，待机很正常原因：J6位号那颗精密电阻470K坏。（南宁分公司提供）

7、L22N6的机器,用户反映播放5-6天会出现自动关机,在电源关掉重启又可播放几天,又会出现同样的故障，处理办法：

升级程序

（1）、在进行软件升级后必须要进行工厂复位（工厂菜单中按RESET键）

（2）、按遥控器上菜单键+8202（连续按）进入工厂菜单，然后在菜单右下角就可看到最新升级软件的时间。（南宁分公司提供）

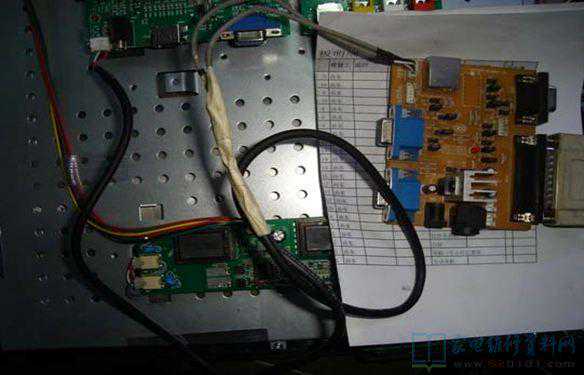

8、利用通用升级板08-MS1800-DBY升级‘‘康冠”外加工机器技巧

康冠代加工的机器主要有如下几个系列:N6系列、N8系列、M08系列(乐华)、M12系列(乐华).康冠机器VGA接口没有设计升级线路,所以不能利用VGA口升级,必须打开后壳,通过主板上的升级专用接口CN403升级.升级时需制作一条4P连接线,连接线的一端与升级板的CON4连接,另一端与电视机主板的升级接口CN403连接.需提醒的是4P连接线,5V、GND、TXD、RXD4个信号,连接升级板CON4处的线序,与机器主板升级专用接口处CN403的线序排列不一样.利用升级板CON4升级时,升级板不用外接电源,连接时需要注意.升级时通用升级板08-MS1800-DBY的跳线设置为:J4、J8、J10其他调线全部取消.升级操作步骤同以往相同.（沈阳分公司提供）

9、利用通用升级板08-MS1800-DBY升级“兆驰”外加工机器技巧

兆驰代加工的机器主要有如下几个系列:N5系列、N9系列、M09系列(乐华)、M10系列(乐华).兆驰机器VGA接口设计了升级线路,也是利用VGA口的12脚与15脚来实现升级的,同我们TCL其他机芯相同,所以可以利用VGA口对兆驰代加工机器升级.升级时通用升级板

08-MS1800-DBY的跳线设置为:J4、J8、J10、J13、J15,其他跳线全部取消.升级操作步骤同以往相同.（沈阳分公司提供）

10、GC32机芯机器应急修理方法:

在网络平时维修GC32机器时,经常遇到U4812F675\U462G66\损坏.当手头没有这两个元件应急情况下可以将U481脚月6脚短路,U461脚与2脚短路处理(此时只是取消了遥控开关机功能其他正常).当;遇到40寸以上GC32数字板继电器损坏,可以直接拆下用导线将12V电压自连就可以,不影响任何功能.
