大家好，我是广西三哥。今天讲讲液晶电视的维修要点。
现在液晶电视机基本上每家都有一两台，市场上维修量非常的大，国产机故障率非常的高，大概3一5年就会出一次故障。
所以才增加了客户的维修成本，本来几块钱成本能修好，非要整块板换掉，这样能多收点钱，如果不整个换掉，跟客户说只是修一下，报价100块，客户也会觉得不舒服，心里想只是修一下，就要收我100块钱，所以师傅干脆直接换一个板了。
本文也不说过于难懂的东西，就讲点基本的，让新学的人能看懂，找到学习的放向。

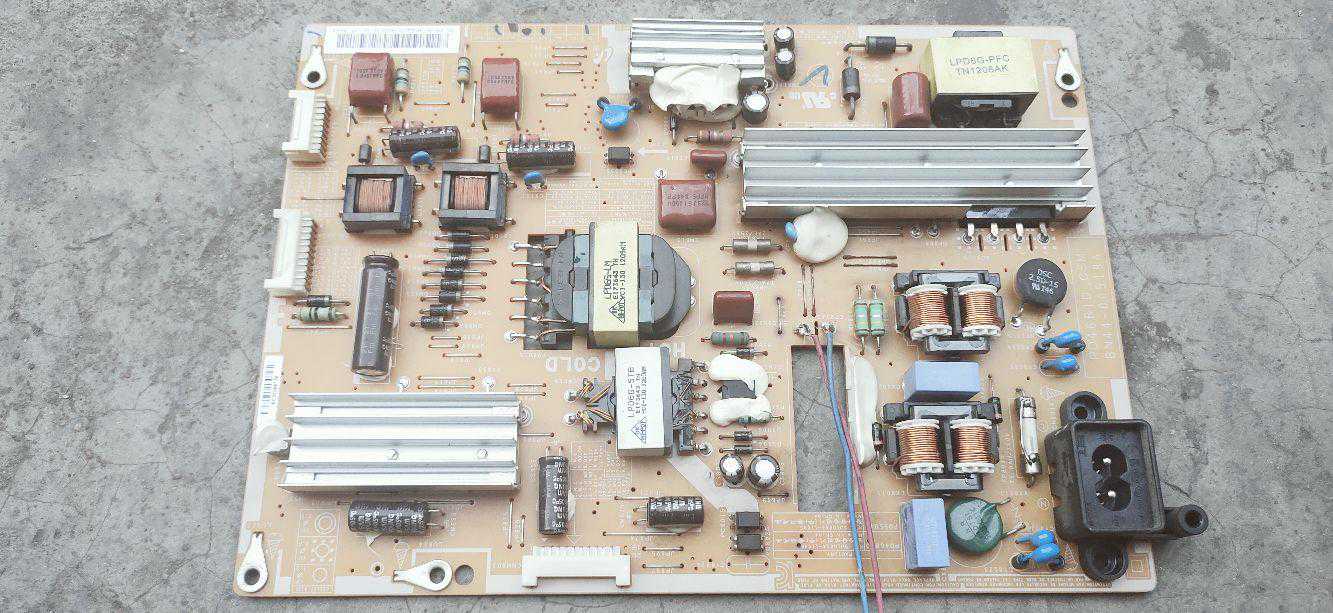

下面以这块三星43寸的液晶电视机的电源板开始讲。
这块电源板大概原理和别的所以电视电源差不多，可以参考的。

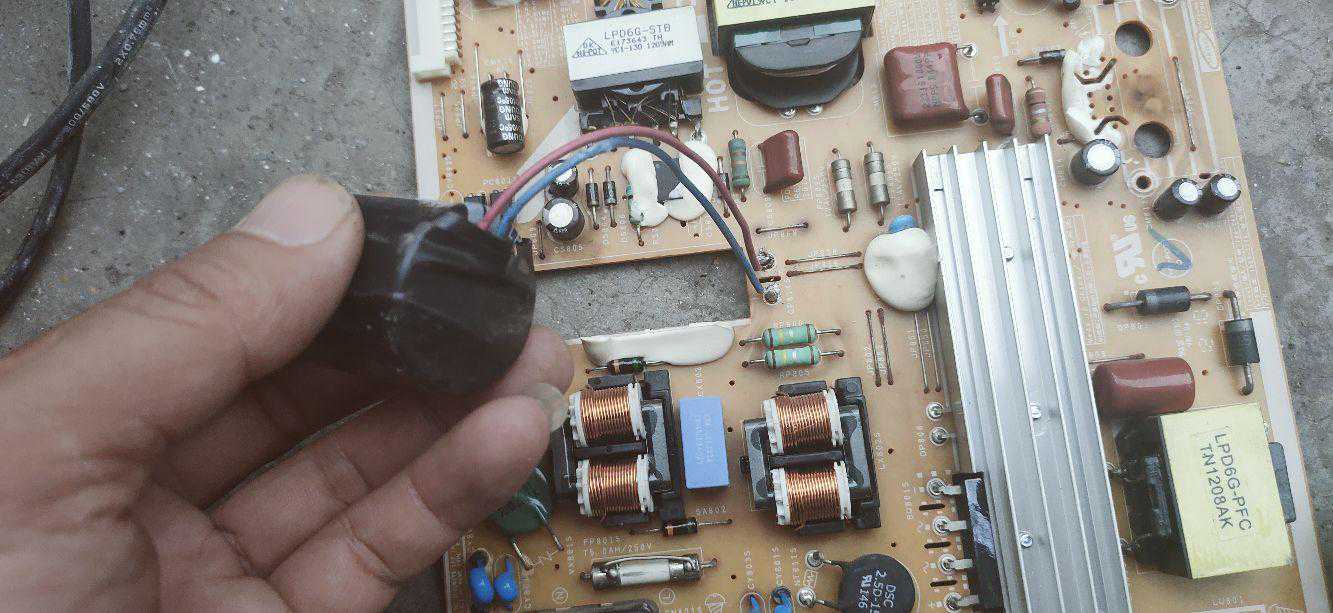

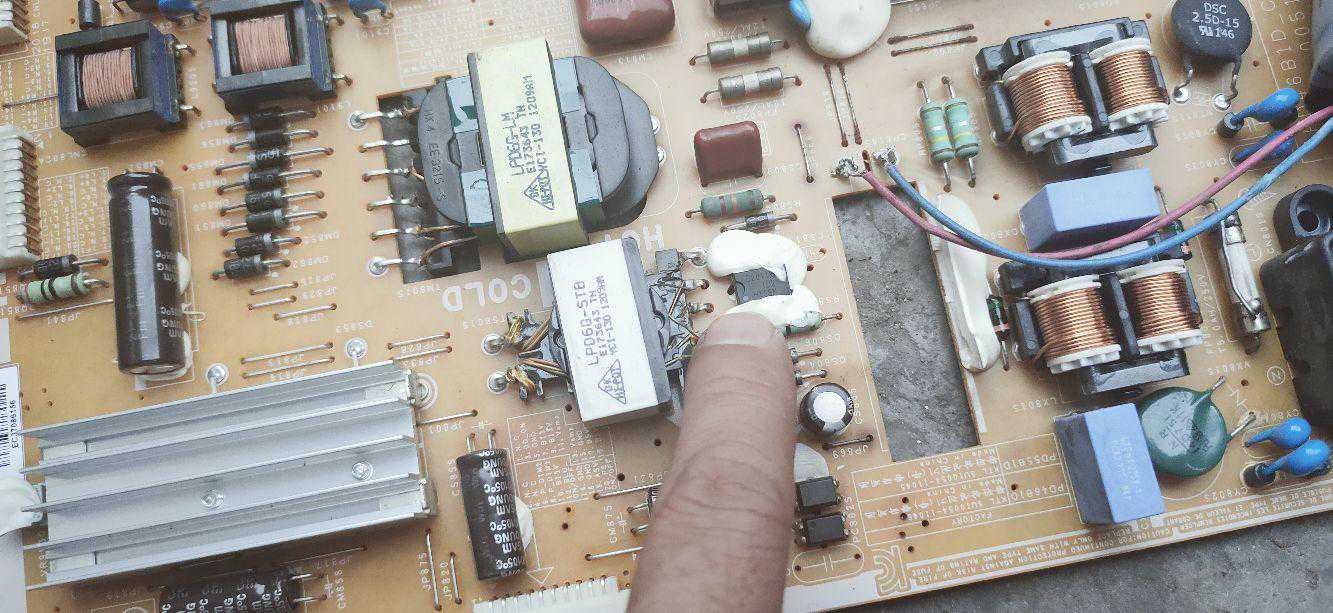

下图是电源板内的两个震荡线圈，功能和普通变压器相当。
较小的那个线圈是输出5伏待机电压。
较大的那个线圈是主电压输出12伏等电压。

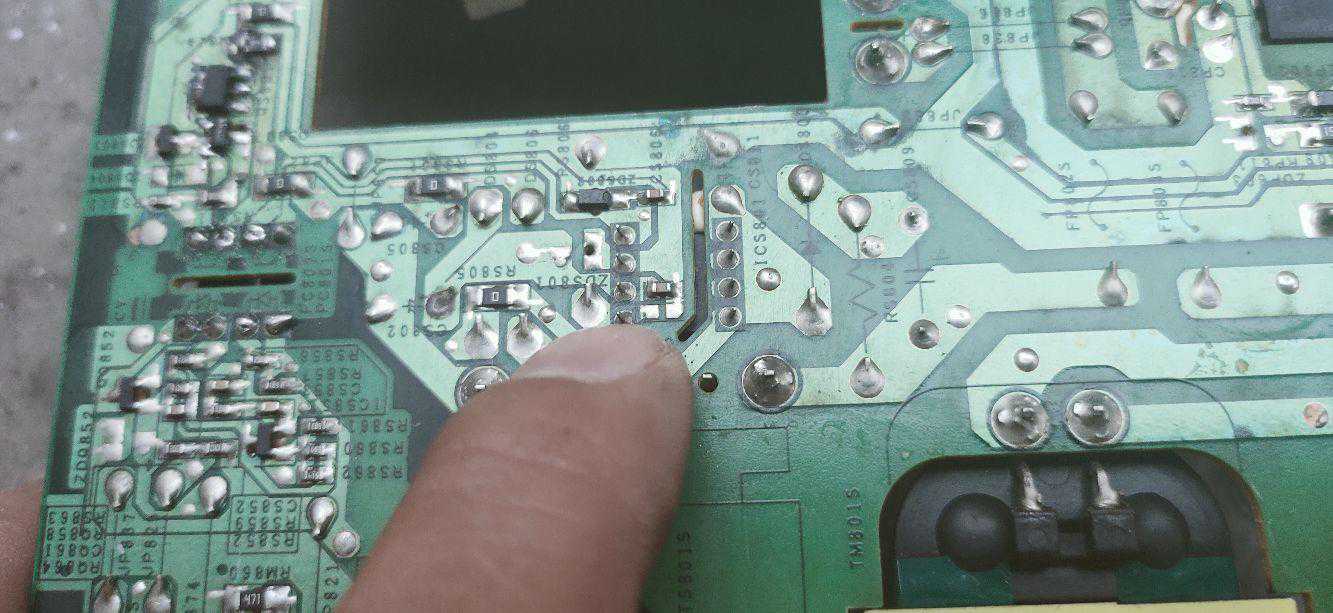

下图是一个电源芯片，如果开机灯全不亮，那么可能是没有5伏待机电压，这时第一时间应该查这个芯片，这个芯片故障率挺高。
芯片的后面，8个脚的，换一个还不行，就查芯片附近的零件即可。

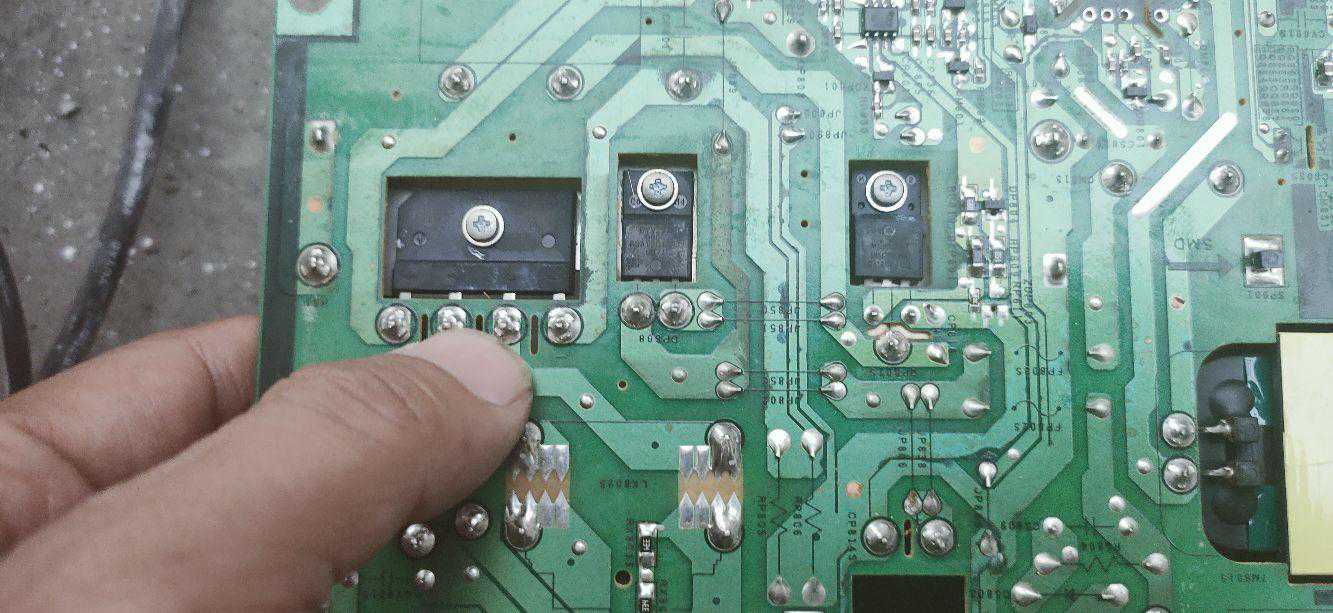

如果电视机有指示灯亮，那么待机的5伏电压应该没问题了，测量一下主电压方面，主电压没有输出的话，第一时间应当检测下图中这个芯片。
这个芯片经常坏掉就炸裂了，拆下来就能看到，仔细看下图。
这个芯片网上卖三块一个包邮，很多都不是原装的，换上也不耐用。最好是买拆机的芯片，最耐用。
如果换芯片还是不行就检查芯片外围周边零件，周边都是贴片零件有点技术难度。

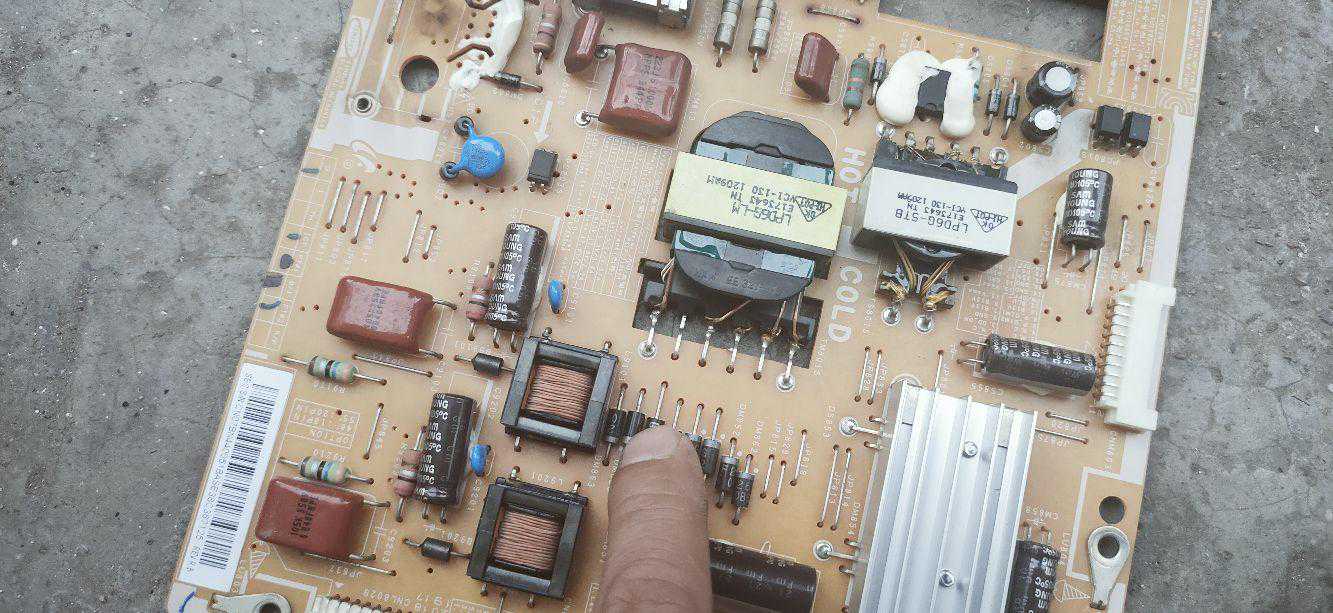

下图是主电压输出端的几个二极管，也是常坏件。

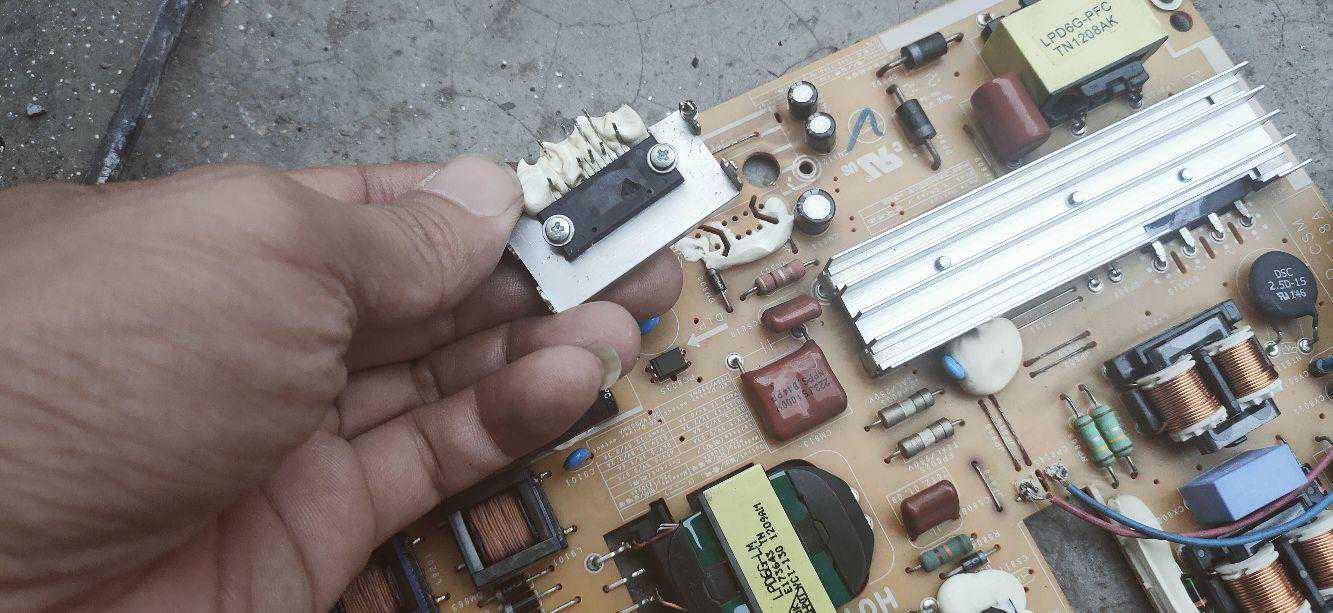

下图是整流桥堆，这个短路就会烧保险，四个脚只要有两个脚间短路就会烧保险。
下图是高压电容，电路中最大的电容就是它，故障率很高。
开机测电容两个脚有300伏电压是正常，如果才200多伏那么电容己坏。
220伏交流的市电经过桥堆整流后，变成220伏直流的电压，经过高压电容滤波后电压升高到300伏左右电压，然后这电压提供给震荡电路，荡荡电路的核芯是上面讲过的震荡线圈和那个芯片。
