电子愛好者朋友们好！我的上一篇文章《组装十四吋彩色电视机的难忘记忆﹙一﹚》讲述了四十年前我组装成功的这台十四吋彩色电视机的难忘岁月，满满的幸福感和成就感。然而还有一些鲜为人知的往事，让我给电子爱好者朋友们娓娓道来，共同分享无线电爱好者的艰辛与快乐。

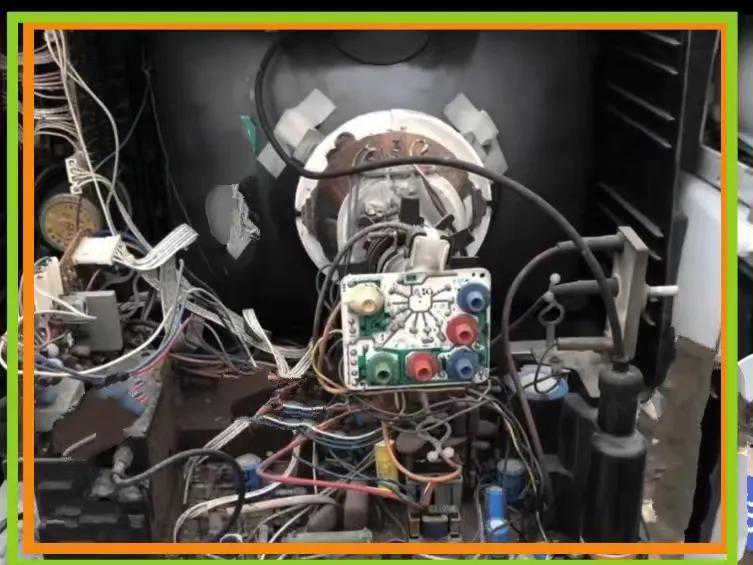

八十年代初，我组装调试成功了这台十四吋彩色电视机，给家庭和左邻右舍的大人和孩子们带来了欢乐。
由于组装这台十四吋彩色电视机所用元器件不是正规厂家配置的套件，而是我“走南闯北”“拼盘”式购置的全套元器，所以组装好之后，在使用过程中，不断有故障“光顾”，但作为电子爱好者来讲，排除故障的过程，是自己增加知识的难得机遇，终生难以忘怀。

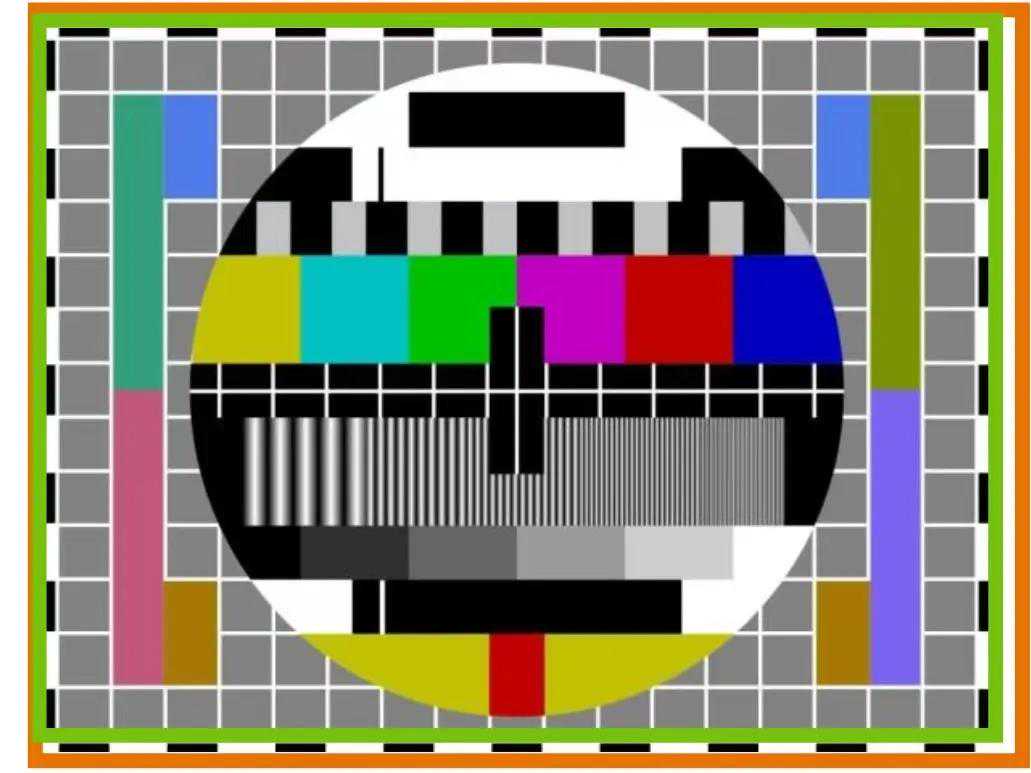

那年、这台十四吋彩色电视机组装好之后，可“忙碌”了，“歇人不歇马”，天天家人和邻里大人孩子共同观看欣赏电视。每当看到这彩色测试卡出现在荧光屏上时，大家会一阵兴奋，赏心悦目！心里甭提多舒坦，预示着后面播放的节目信号更加炫丽多彩。

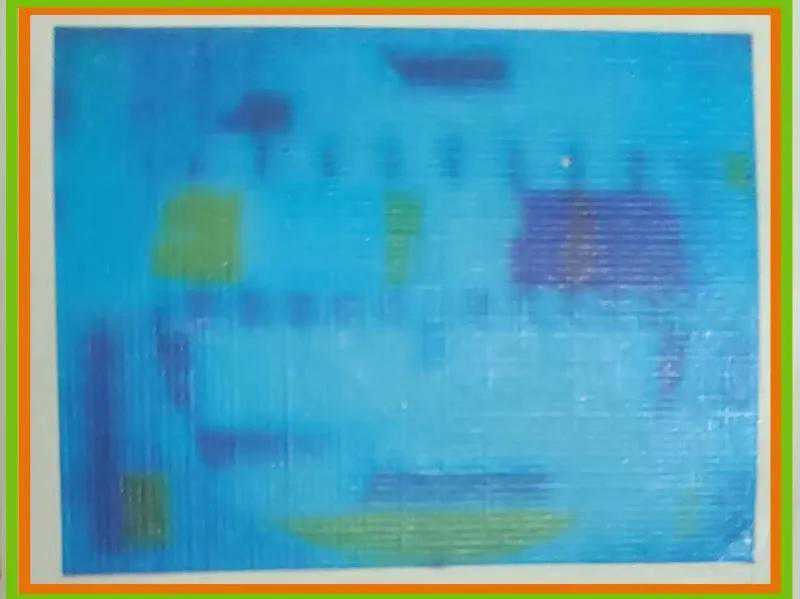

不过从那之后出现了几种状况，忙得我不可开交。有天晚上，正准备收看节目，当看到这彩色测试卡出现后估计很快要展示“正片”了。想不到的是，没有多会，出现了全屏蓝图象。

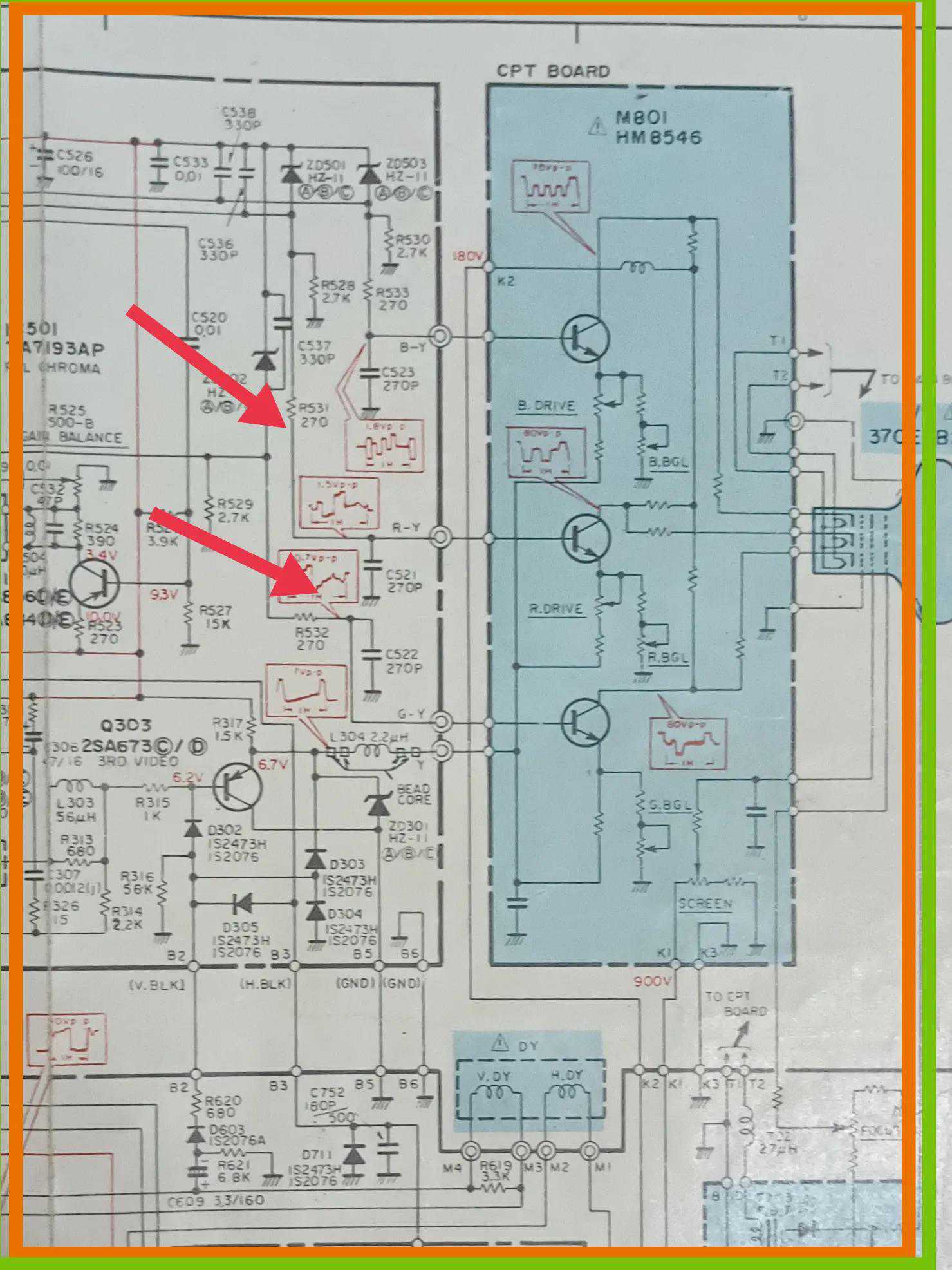

屏幕上出现这样情况应当是缺少红和绿两种基色造成的。细分析，可能在这三个地方有可能，显像管，厚膜HM8546和解码板。显像管和厚膜HM8546是新的，不可能。问题可能出在解码板上，常规是，如果缺少红和绿两种基色，很有可能是解码板上无信号送往厚膜HM8546的红和绿输出管上，致使红和绿输出管子上
无基极偏置电压而处于截止状态，因此无红和绿两种基色输出。分析透了，“顺藤摸瓜”，首当其冲查从解码板上进入厚膜HM8546的“排头兵”R531，R532，焊下这二个电阻，用万用表测查，双双断路。重新换上二个同规格电阻，检查无误，再开机，赤橙黄绿青蓝紫，五彩缤纷！
还有一次，正常收看节目中，整个图像出现了水平和垂直方向的枕形失真，让人看了太难受。

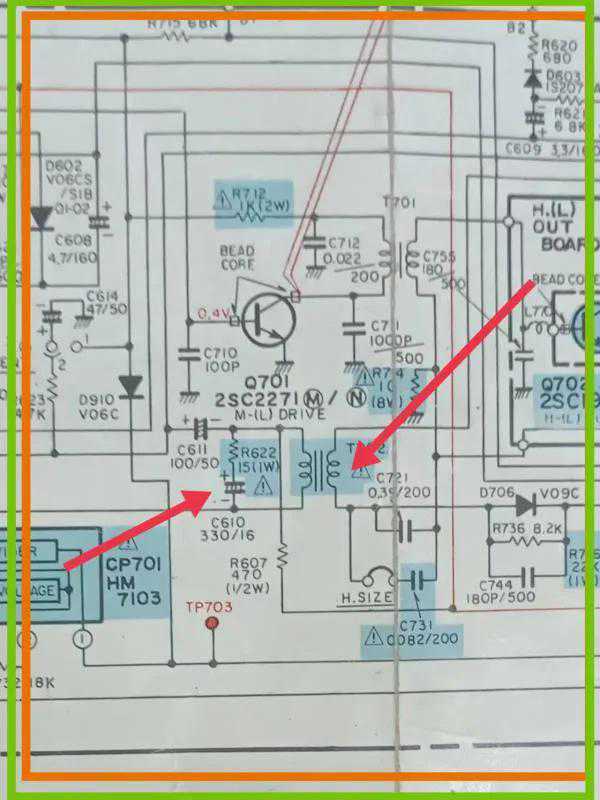

于是开始查找原因。故障应该在枕形失真校正电路上。
首先测试枕校变压器，完好，没问题。再从枕形失真校正电路其它几个元件上查找。当测试到电容C610时，发现容量很小，可能就是它的事。
当重新换上一个同规格330微法电容，再开机，满堂彩。
当年，俺家属院里只有这么一台我组装的彩色电视机，物以稀为贵，都想过把瘾。邻居他儿子结婚那天，他就搬走我装的这台彩电放在婚礼现场上，增添了喜庆氛围，我也很高兴，因为是我组装的这台十四吋彩色电视机给大家增添了欢乐，只有电子爱好者才深有体会。
那次在婚礼现场，都想摆弄摆弄这彩色电视机，这也在情理之中，不过，晚上彩电完璧归赵后，我和邻居们再打开电视看节目时，出现了彩色图像模糊不清的情况，看到这种情况，我反复调整对比度，色饱和度均无效。
这是显像管电子束得不到良好的聚焦作用时，便扩散成一片，使荧光屏上的光栅扫描线变得模糊不清造成的这种画面。

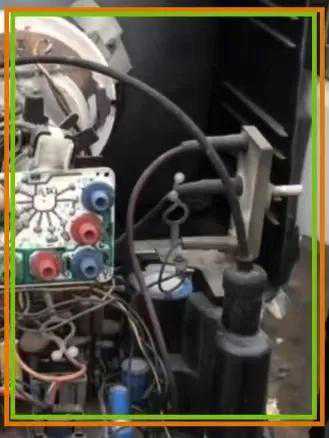

引起聚焦不良原因可能是，聚焦电路不良，高压整流电路不良，显像管阴极的电子发射能力衰退。显像管是新的，不可能。而“高压包”是一款新型一体化多级一次升压逆程变压器，也是新的。最有可能是与“高压包”连在一起的聚焦电位器有问题。用万用表测聚焦电压与标准值相差甚远。我想，彩色电视机来回搬动，造成聚焦电位器内部可能有接触不良的“嫌疑”。
关机，来回转动聚焦电位器转轴，再开机，电压上去了，边调整聚焦电位器，边用万用表测聚焦电压，当达到标准值，停住，就OK了。一切正常。虚惊一场。这场小风波和元器件质量有关。
提起这台十四吋彩色电视机组装过程，满满的幸福回忆，难忘的开心花絮。电子爱好者朋友们，您们的经历一定更精彩！谢谢大家！
2022年11月5日
