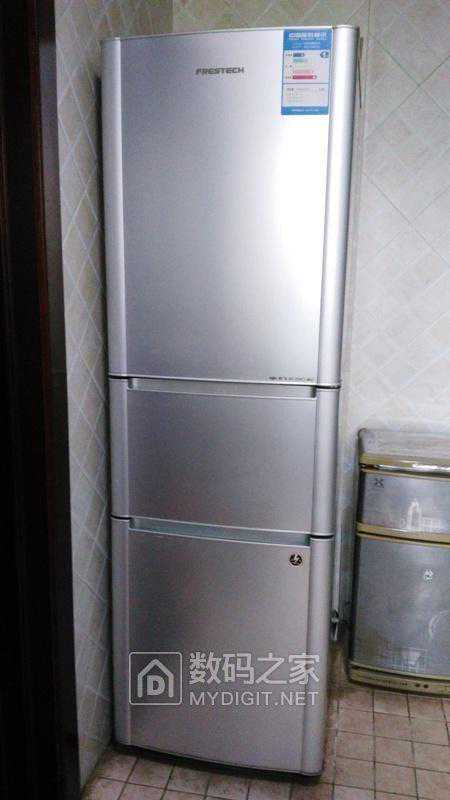

一台新飞223升3门电冰箱照明灯突然变暗，拆开进行检修。

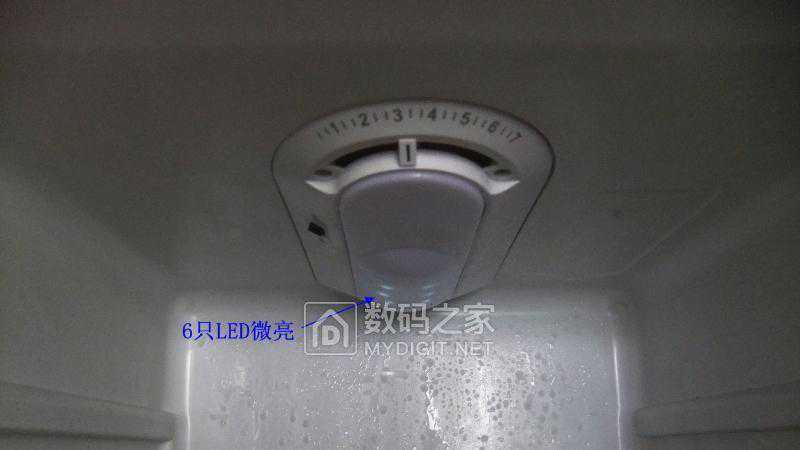

打开上层冷藏箱，LED照明灯光变暗，只有微亮：

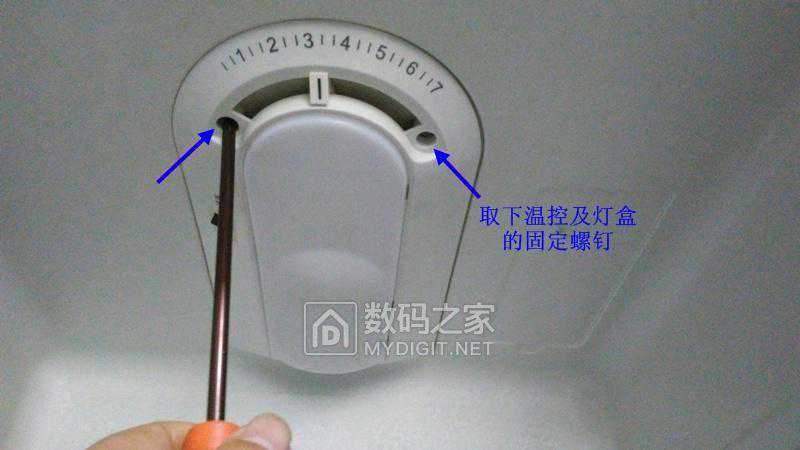

拆下温控及灯盒的两颗固定螺丝：

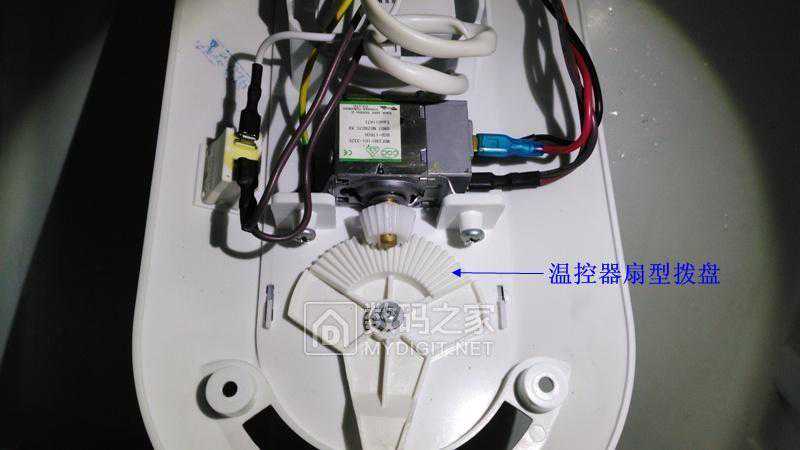

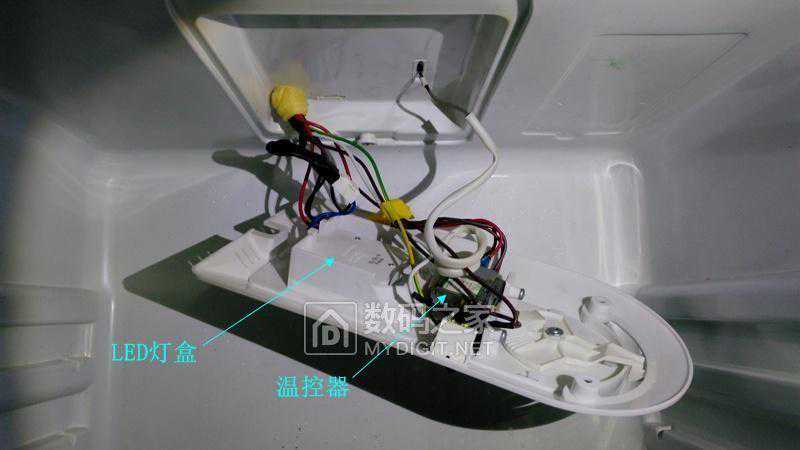

取下温控及灯盒：
取下灯盒，分开供电插头：

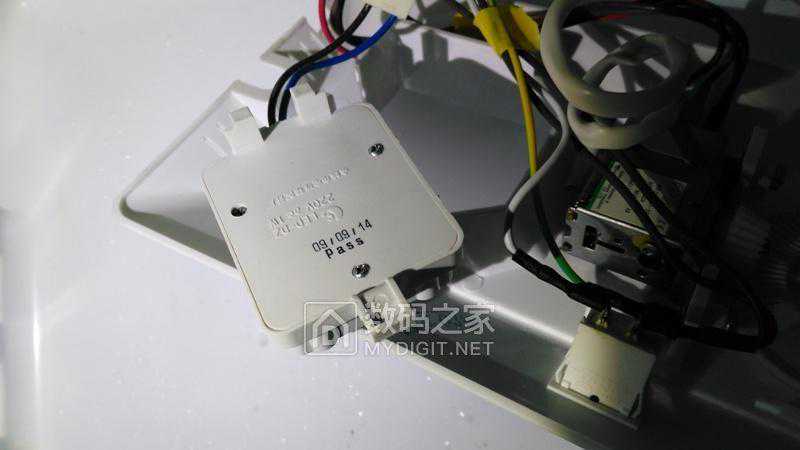

灯盒背面：

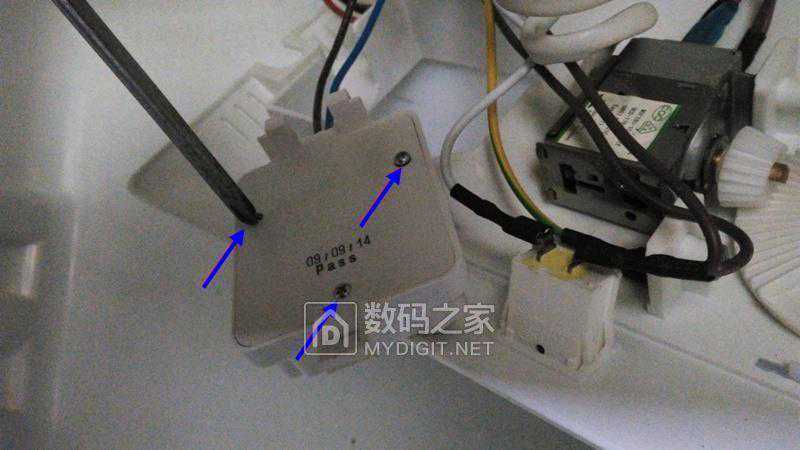

卸下固定后背盖板的3颗螺丝：

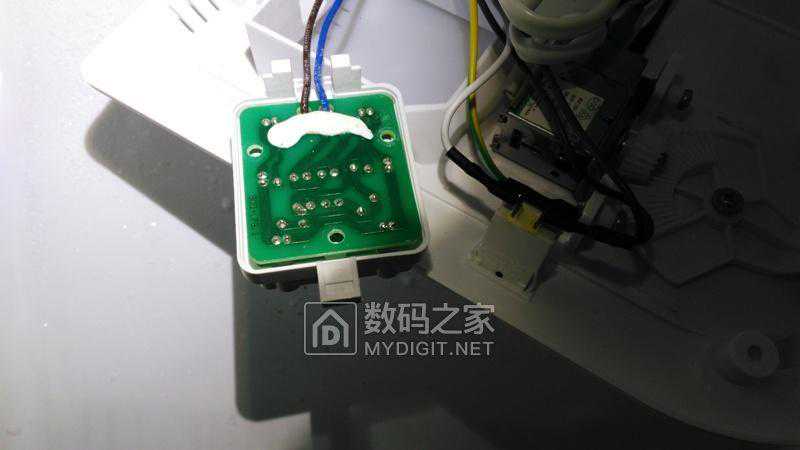

取下后背盖板，这一面是电路板的背面：

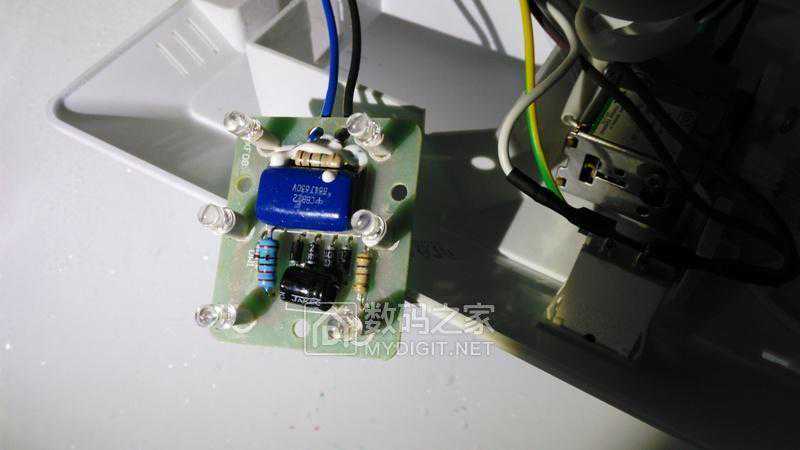

电路板的正面，看出是阻容电路结构：

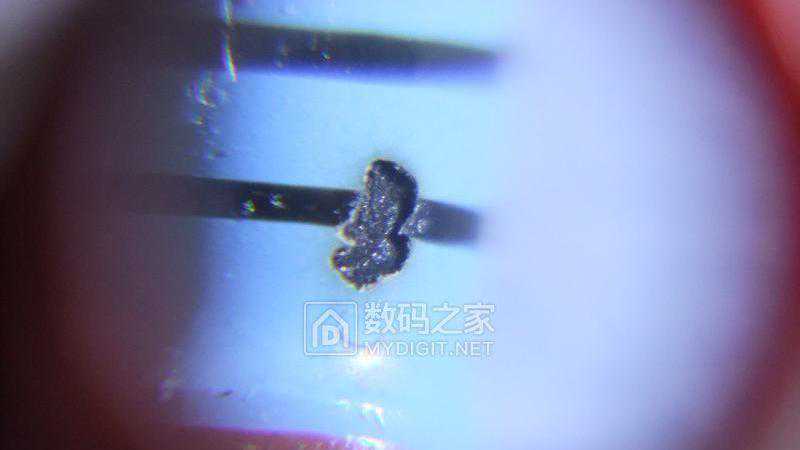

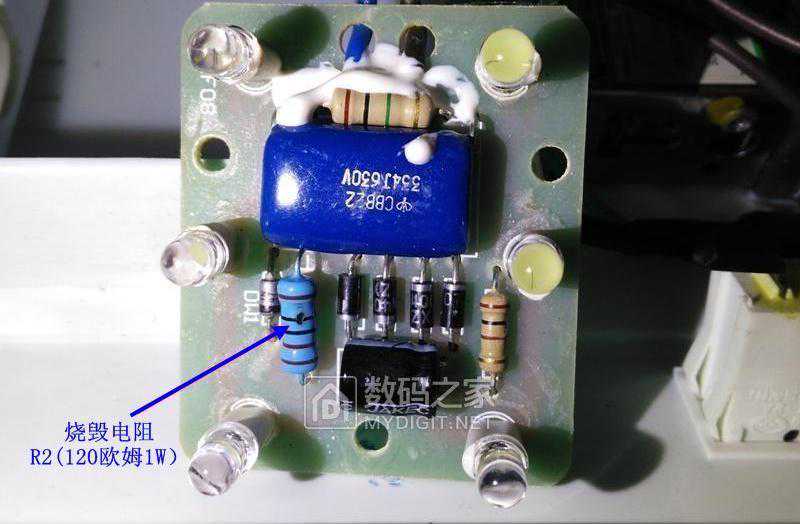

发现电路板上有一颗大电阻有烧毁痕迹：

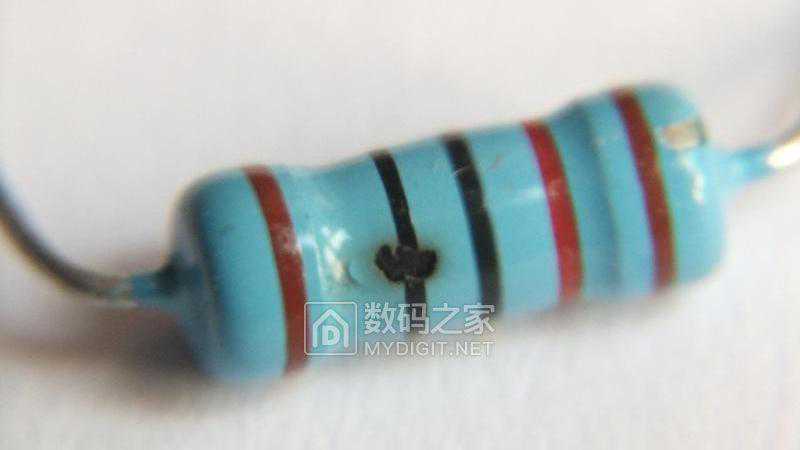

焊下已经烧毁的电阻，看色环，阻值120欧姆：

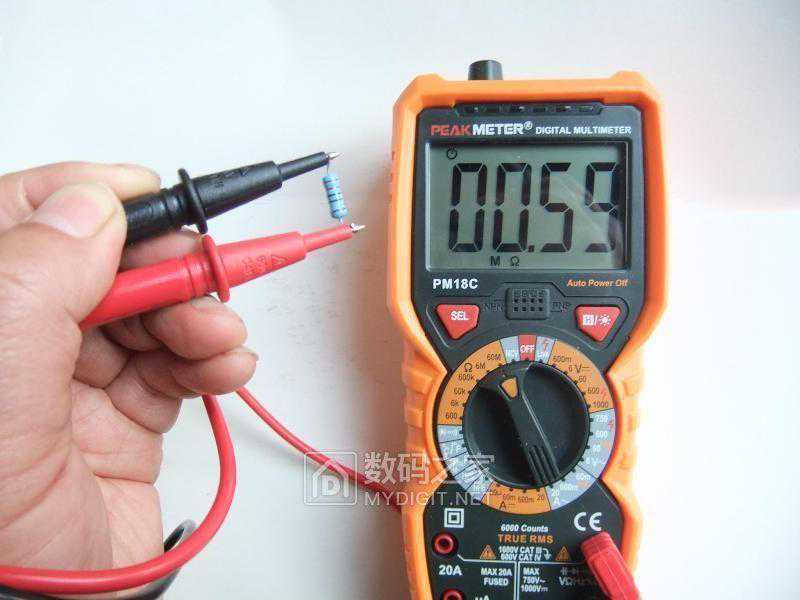

用万用表测量，电阻值变大为590K，而且不稳定：

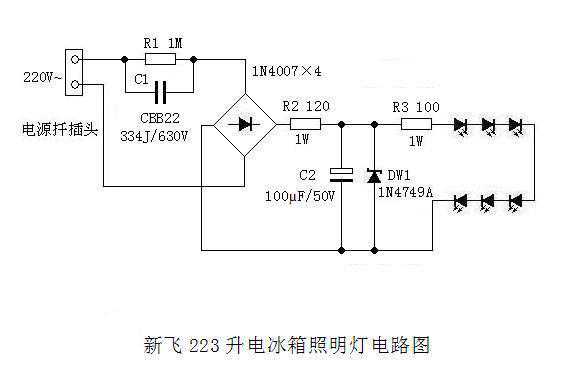

绘出电路图，进行分析。该电阻是R2，120Ω/1W，阻值变大后，造成灯珠电流很小，不能正常工作：
更换新电阻后，LED灯恢复正常工作：
拆修后语：根据网上信息，这款新飞冰箱的LED照明灯出故障较多，是通病。主要原因是灯盒密封性差，冷藏室内有时湿度大，个别元件质量差，尤其是这个R2的故障率高，维修时，予以特别注意。
谢谢观看！
