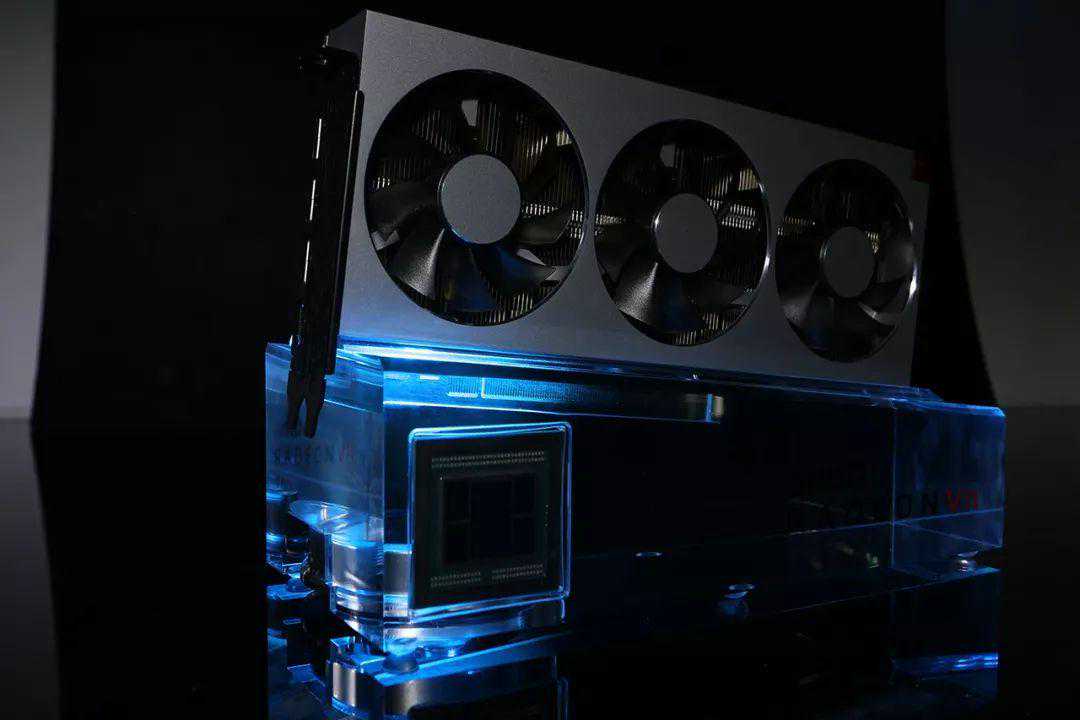

自去年9月RTX系列显卡正式发布以来，NVIDIA在消费级显卡领域可谓是大出风头。作为显卡行业的竞争对手，AMD自然不能坐以待毙。于是在今年的CES上，AMD就正式发布了全球第一款基于7nm生产工艺的游戏显卡——AMDRadeonⅤⅡ。这款显卡面向高端游戏玩家和内容创建工作者，并且对标就的是NVIDIAGeForceRTX2080显卡。
那么在7nm生产工艺的加持下，AMDRadeonⅤⅡ显卡究竟有何能耐，它是否拥有和NVIDIAGeForceRTX2080显卡一较高下的实力，这款显卡又能否成为AMD重返高端消费级显卡市场的“敲门砖”呢？怀揣诸多疑问，我们开始着手对这款显卡进行测试。
相信不少DIYer都知道，生产工艺可换算为IC中的电路密度，生产工艺对应的数值越小，那么IC内部的密度就越高，并且功耗会更低，可实现的功能也更多。此外，生产工艺的改变还能带来直观上的变化，那就生产工艺越先进（即IC内电路与电路之间的距离越小），那么IC的面积就更小。因此，对比AMDRadeonRXVEGA64显卡和AMDRadeonⅤⅡ显卡的GPU核心时我们就可以发现，得益于更加先进的7nm生产工艺，AMDRadeonⅤⅡ的GPU核心面积更小，仅为331mm²。而采用14nm生产工艺的AMDRadeonRXVEGA64显卡其GPU核心面积就明显更大一些，达到495mm²。
▲AMDRadeonⅤⅡ的GPU核心面积为331mm²，比VEGA64的GPU核心面积小了三分之一。
虽然GPU核心面积更小，但AMDRadeonⅤⅡ却仍然拥有多达132亿个晶体管和3840个流处理器。此外，其核心基础频率为1400MHz，核心峰值频率可达1800MHz，对比VEGA64和VEGA56有明显提升。当然，除了采用更先进的生产工艺之外，AMDRadeonⅤⅡ还在显存方面进行了升级。
7nm生产工艺在让AMDRadeonⅤⅡ的GPU核心面积更小的同时，也带来了另一个好处——AMD有更多的空间放置HBM2显存。从GPU核心对比图我们就可以看到，VEGA64拥有2颗HBM2显存，而AMDRadeonⅤⅡ则拥有4颗。也正因如此，AMDRadeonⅤⅡ的显存容量在VEGA64的基础上实现翻倍，达到16GB。

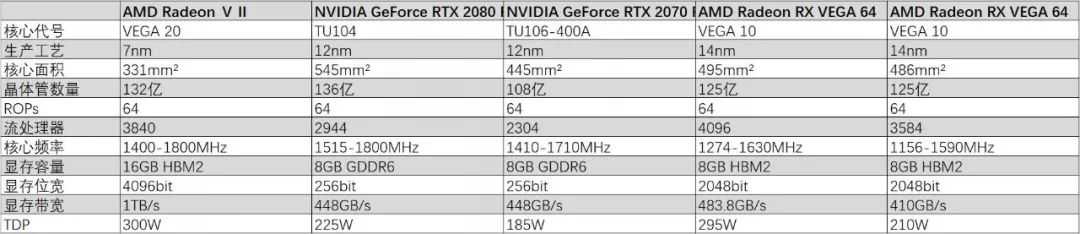

▲规格参数一览表

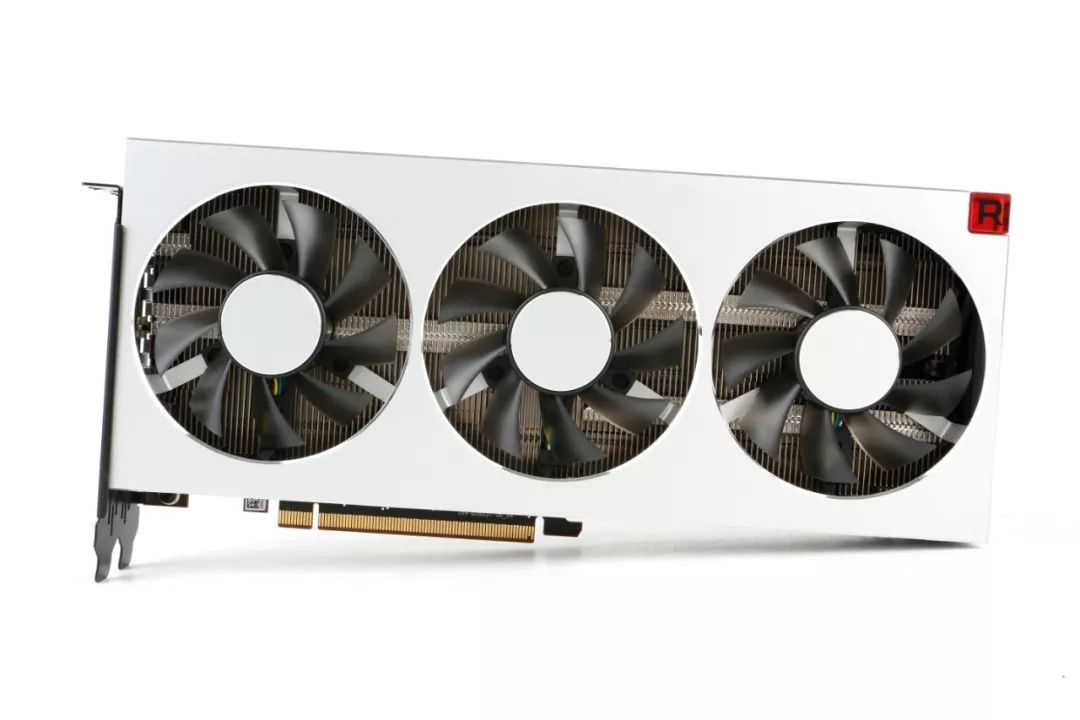

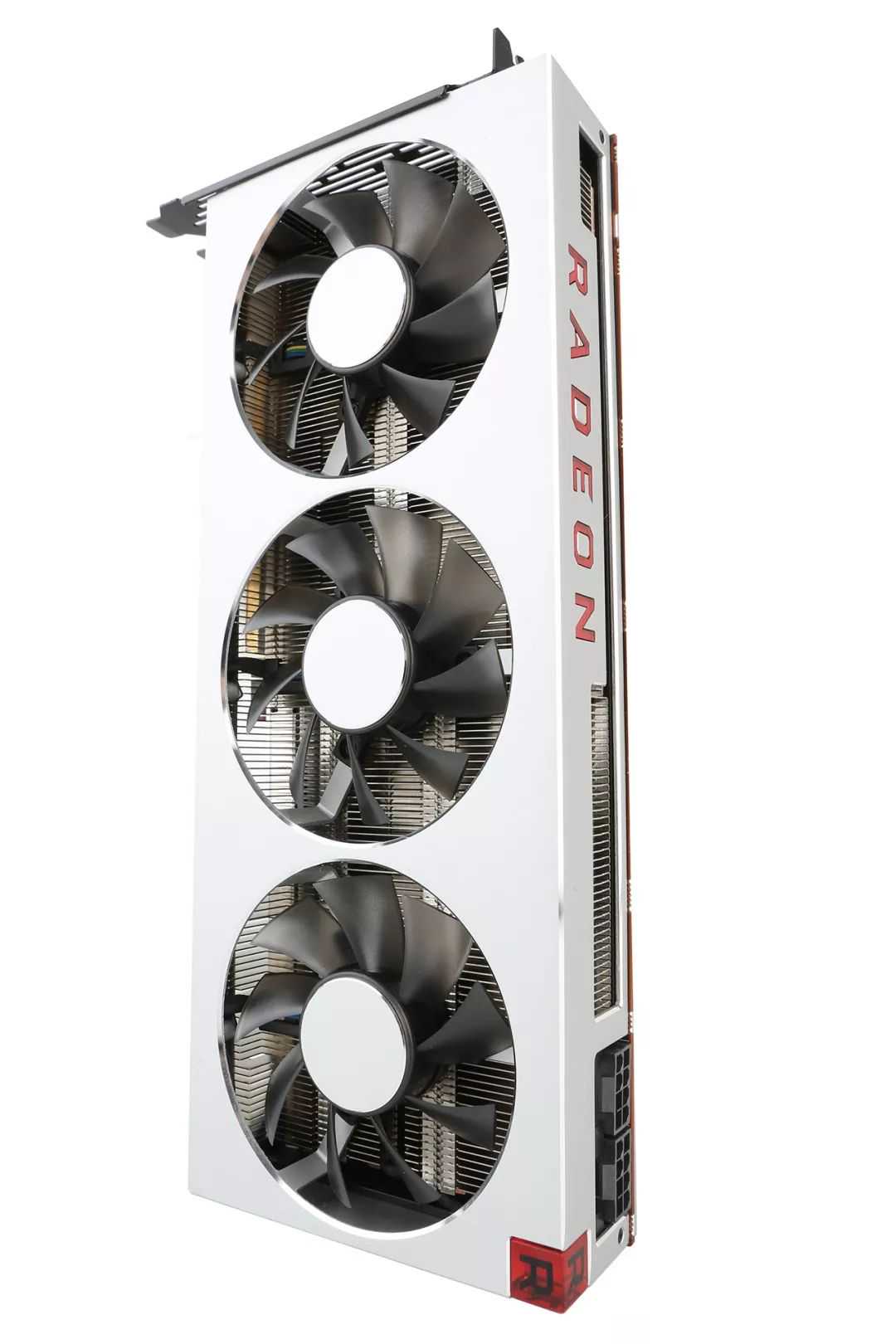

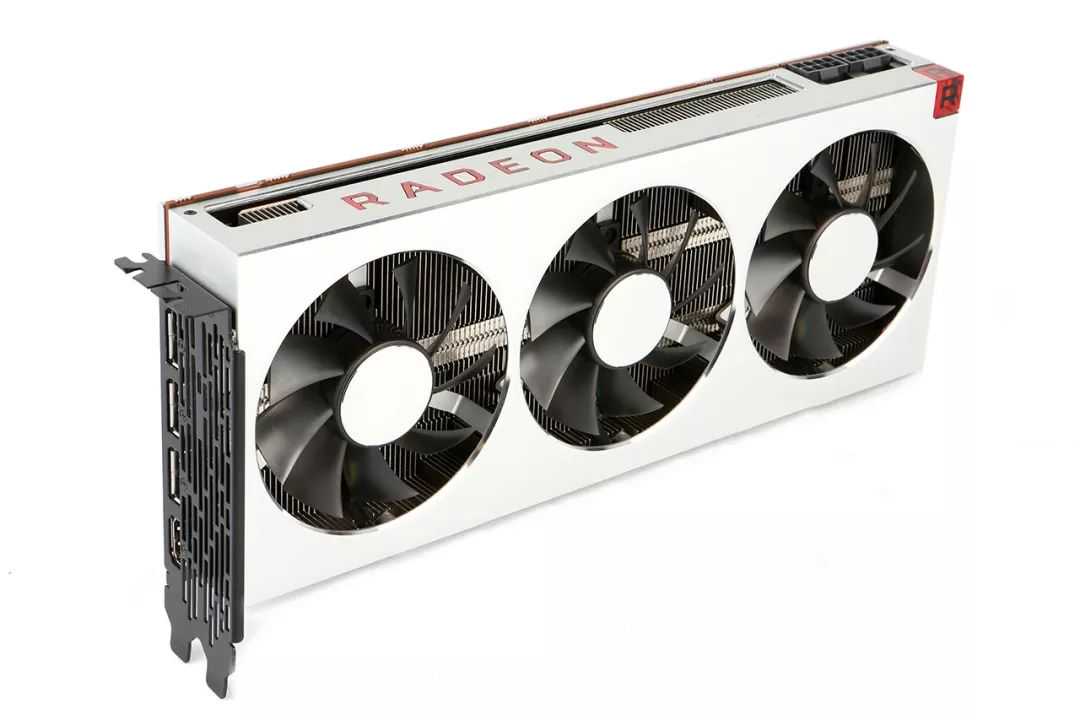

▲AMDRadeonⅤⅡ显卡配备了3个直径均为90mm的散热风扇
AMDRadeonⅤⅡ显卡这3个散热风扇的直径均为90mm，并且风扇中间均留有空白，其合作厂商的Logo就会出现在这个区域。来到显卡背面我们可以看到，AMDRadeonⅤⅡ显卡拥有大面积铝合金背板，同时为了保证PCB板的散热性能，其背板也做了大量镂空处理。此外，由于这款显卡的TDP达到300W，为了保证充足的电力供应，它采用了双8Pin供电设计。

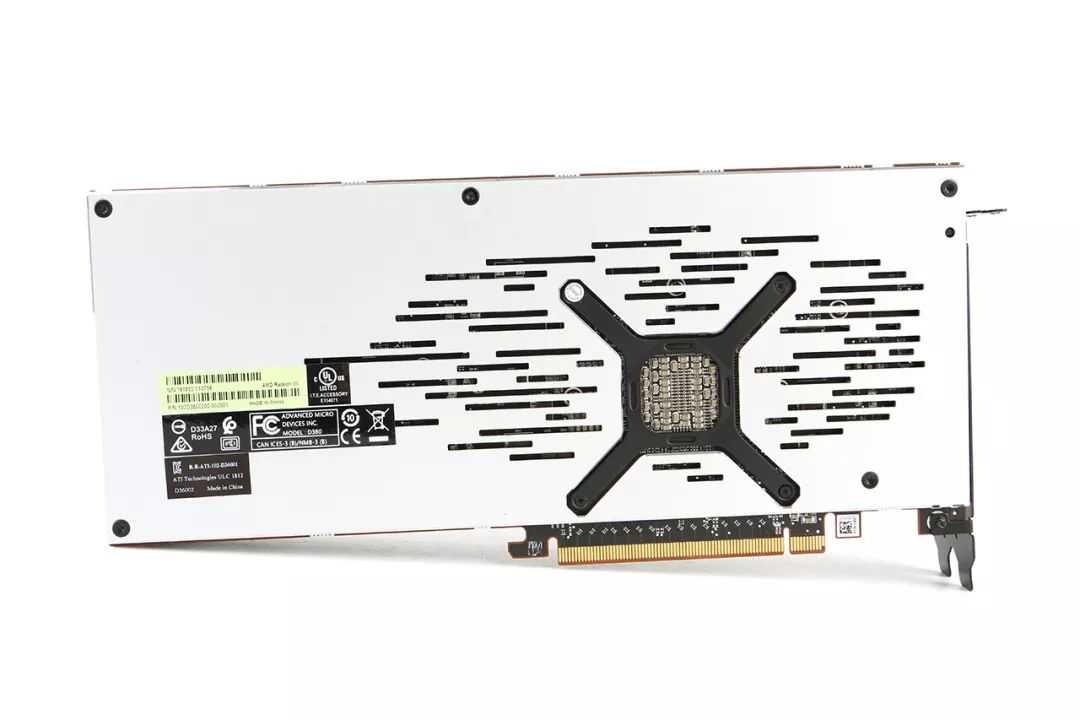

▲一体式铝合金背板上采用了镂空处理，从而在提升显卡强度的同时，兼顾PCB板的散热性能。

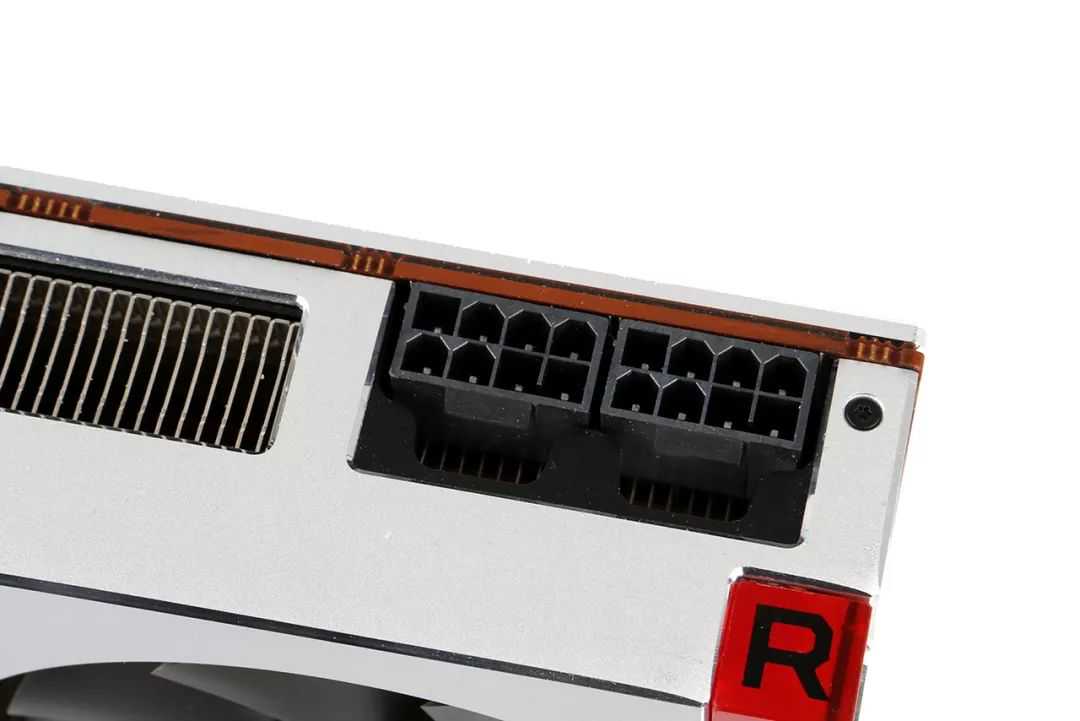

▲这款显卡采用双8Pin供电设计

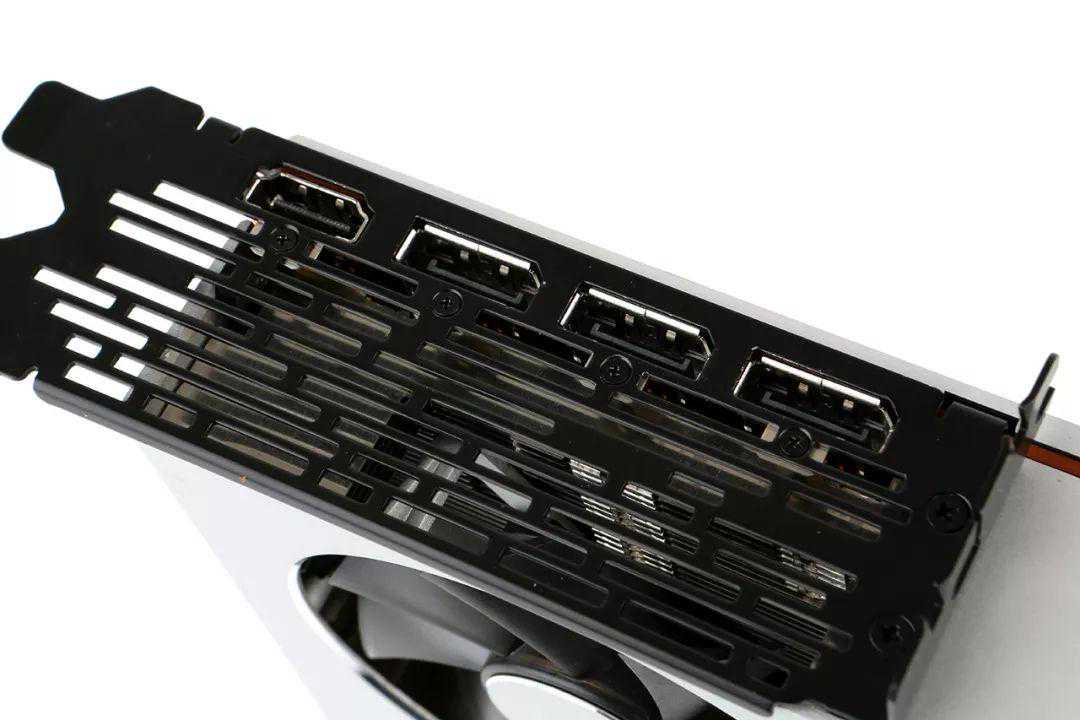

▲输出面板上一共配备了3个接口和1个接口
拆开AMDRadeonⅤⅡ之后，我们首先看到这款显卡配备了一块厚实的金属中框，同时散热器部分采用了大面积纯铜均热板，能够将GPU核心产生热量快速导出。此外，其散热器部分还配备了5根直径为8mm的纯铜热管，但由于显卡内部的空间有限，这些热管都进行了扁平处理。
▲这款显卡配备了厚实的金属中框，并且兼具散热作用。

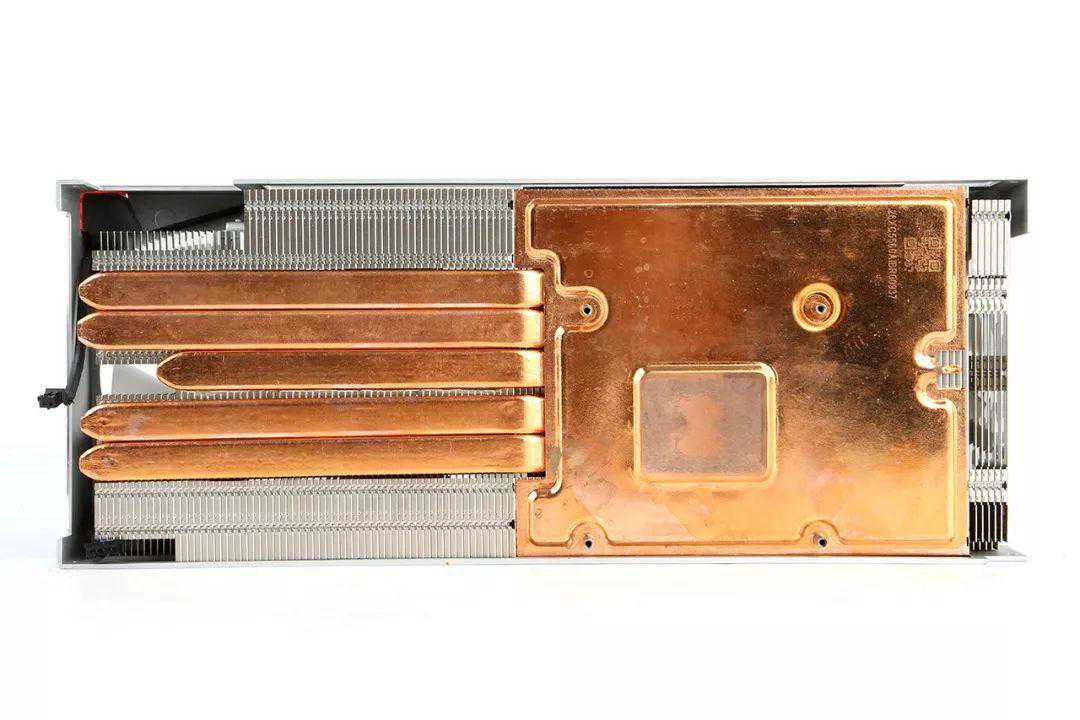

▲散热器内部采用了大面积纯铜均热板和5根采用扁平化处理的纯铜热管
下面我们来看看这款显卡的PCB部分。最引人注目的自然要数其显示核心了，我们可以看到，显示核心中间面积最大的部分就是基于7nm生产工艺的VEGA20核心，分布左右的4个小方块便是HBM2显存。在供电部分，AMDRadeonⅤⅡ采用了12＋2相供电设计，并配备了IRTDA21472MOSFET。值得一提的是，我们在查看这款显卡的PCB用料时发现，其PCB板上其实有负载指示灯的预留焊点，所以我们也希望今后的非公版产品会配备负载指示灯。
▲AMDRadeonⅤⅡ采用了12＋2相供电设计，并配备了IRTDA21472MOSFET。

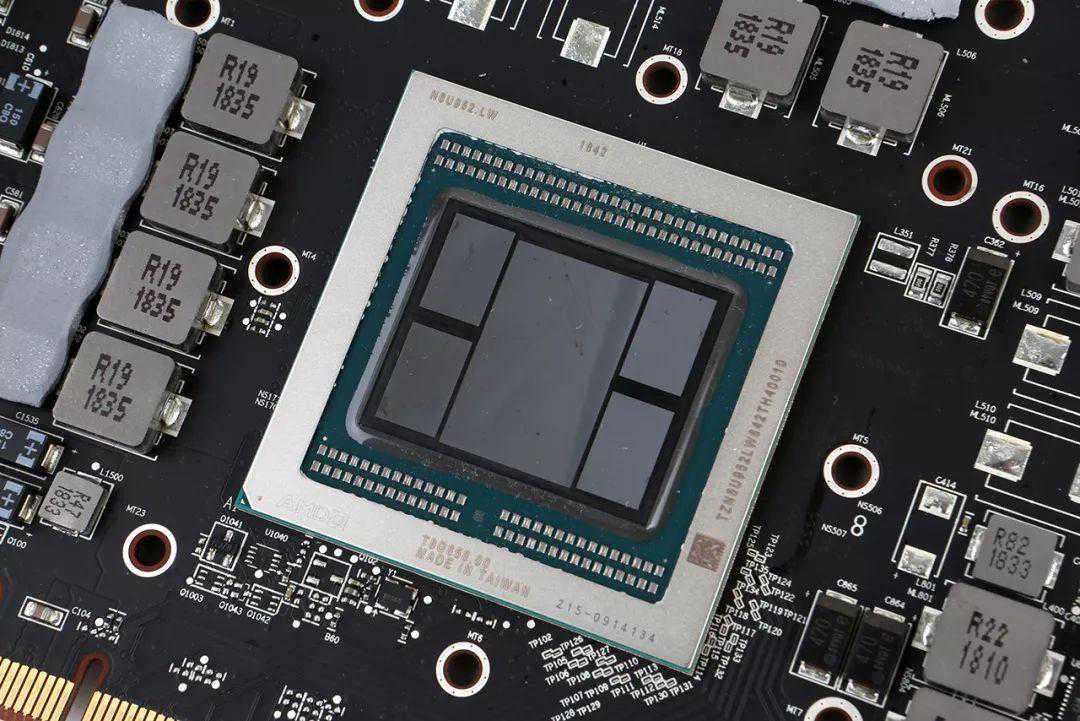

▲显示核心中间面积最大的部分就是基于7nm生产工艺的VEGA20核心，分布左右的4个小方块便是HBM2显存。
在测试平台方面，我们搭配的是AMD锐龙72700X处理器、ROGCROSSHAIRⅤⅠHERO主板和芝奇皇家戟DDR4360016GB内存套装等硬件。此外在测试环节中，我们会全程开启HDR，并在游戏测试中考察参测显卡分别在1080p、2.5K和4K分辨率下的性能。在准备测试的时候我们就推测，拥有16GB超大显存容量的AMDRadeonⅤⅡ显卡有能力在高分辨率，特别是4K分辨率的测试中取得明显优势。那么事实是否和我们推测的一样呢？下面我们就进入测试环节来进行验证。
测试平台一览
处理器：AMD锐龙72700X
主板：ROGCROSSHAIRⅤⅠHERO
内存：芝奇皇家戟DDR436008GB×2内存套装
显卡：AMDRadeonⅤⅡ
NVIDIAGeForceRTX2080FE
NVIDIAGeForceRTX2070FE

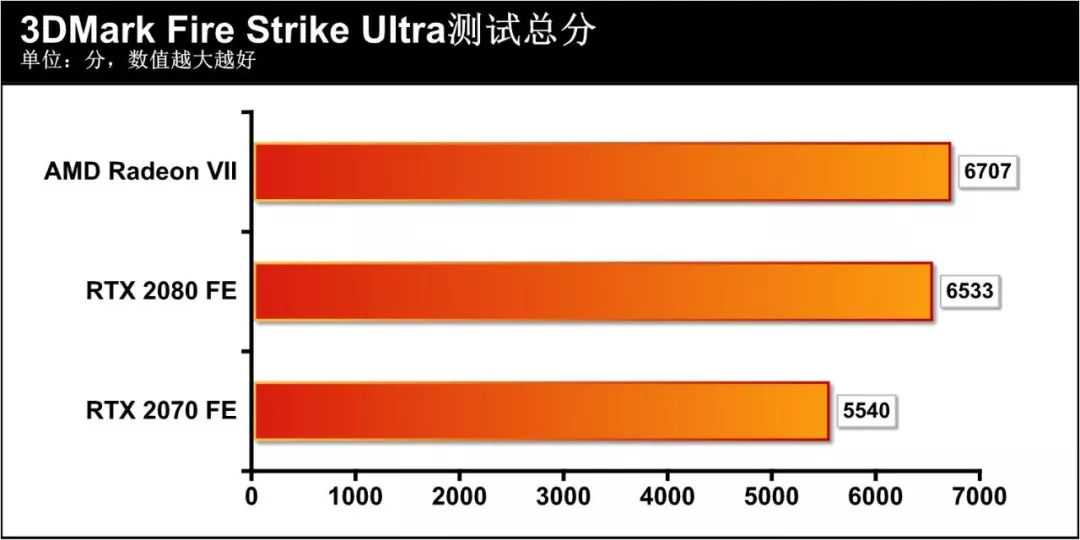

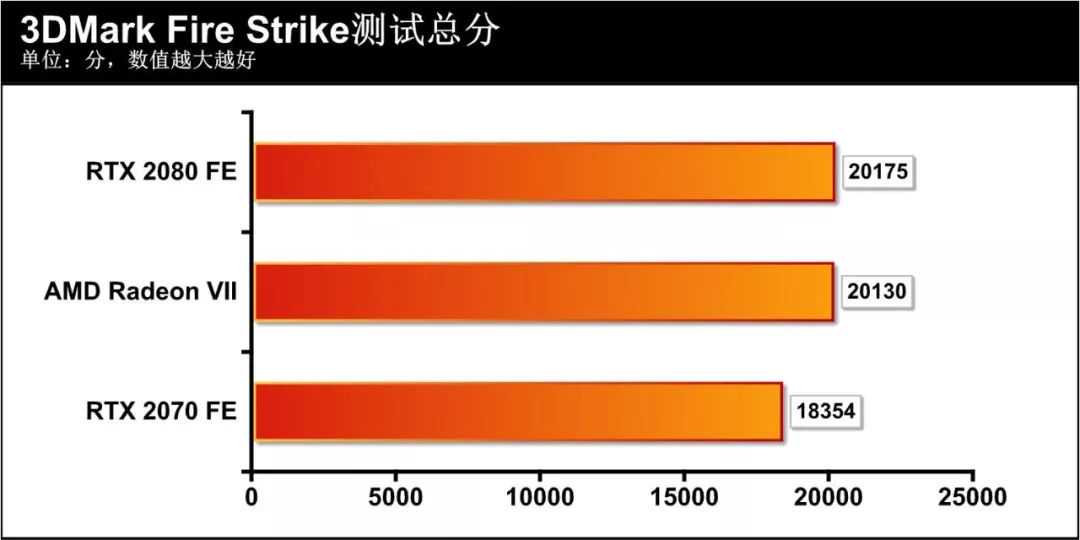

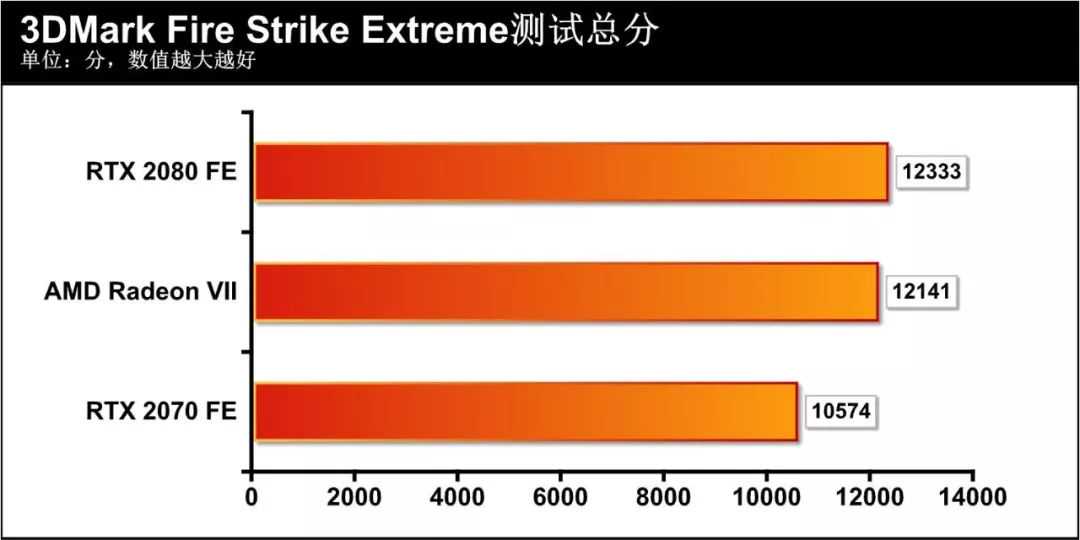

通过我们的测试，AMDRadeonⅤⅡ在这部分的性能表现和我们测试前的预期有所差别。首先在测试DirectX11游戏性能的3DMarkFireStrikeUltra场景中，AMDRadeonⅤⅡ获得6707分，小幅领先于NVIDIAGeForceRTX2080FE的6533分。不过在其他测试场景中，本次测试的主角AMDRadeonⅤⅡ显卡均在不同程度上落后于NVIDIAGeForceRTX2080FE。

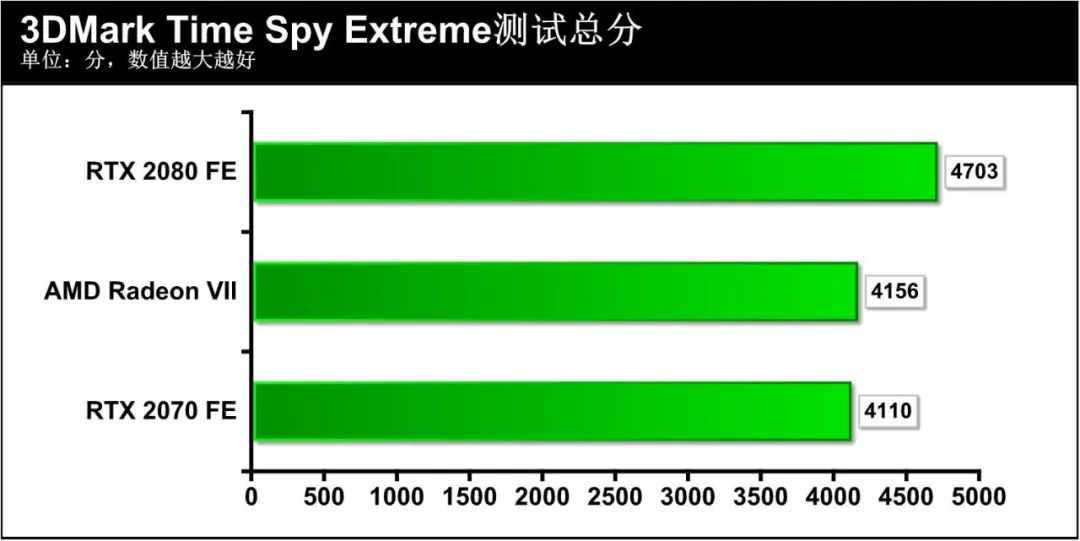

不仅如此，在测试DirectX12游戏性能的3DMarkTimeSpy和3DMarkTimeSpyExtreme这两个场景中，AMDRadeonⅤⅡ的性能分别落后NVIDIAGeForceRTX2080FE约15.6%，和11.6%，而且与NVIDIAGeForceRTX2070FE的测试成绩更加接近。不得不说，AMDRadeonⅤⅡ在3DMark显卡理论性能测试中的表现的确不如人意。不过AMDRadeonⅤⅡ作为一款面向高端游戏玩家的显卡，它的实际表现还是需要在游戏中进行测试。

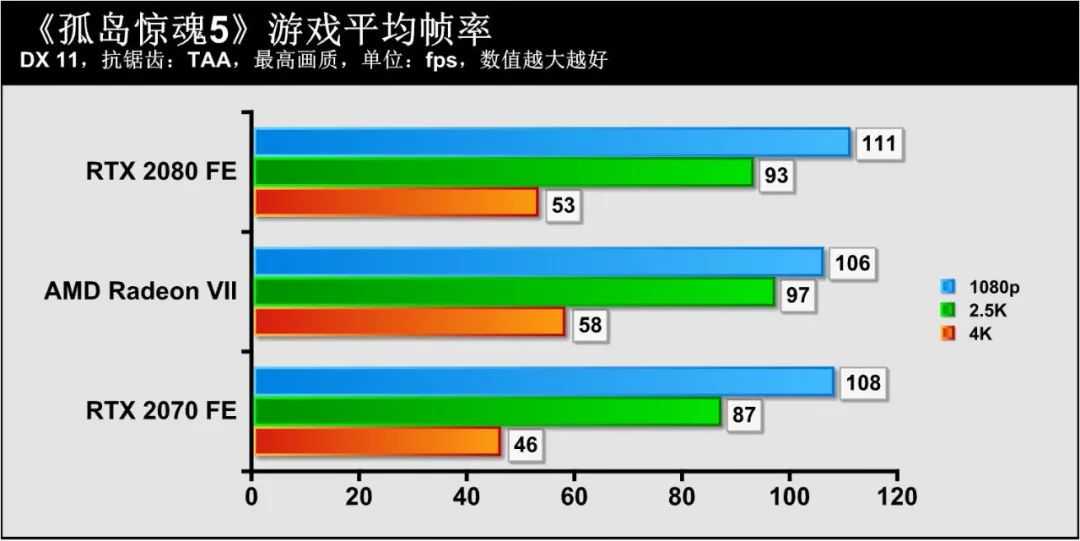

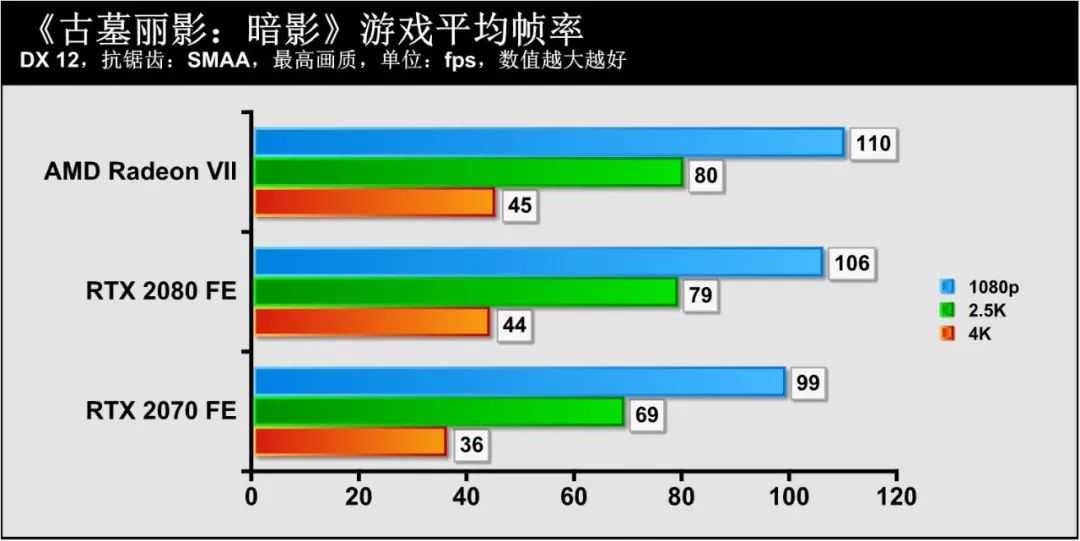

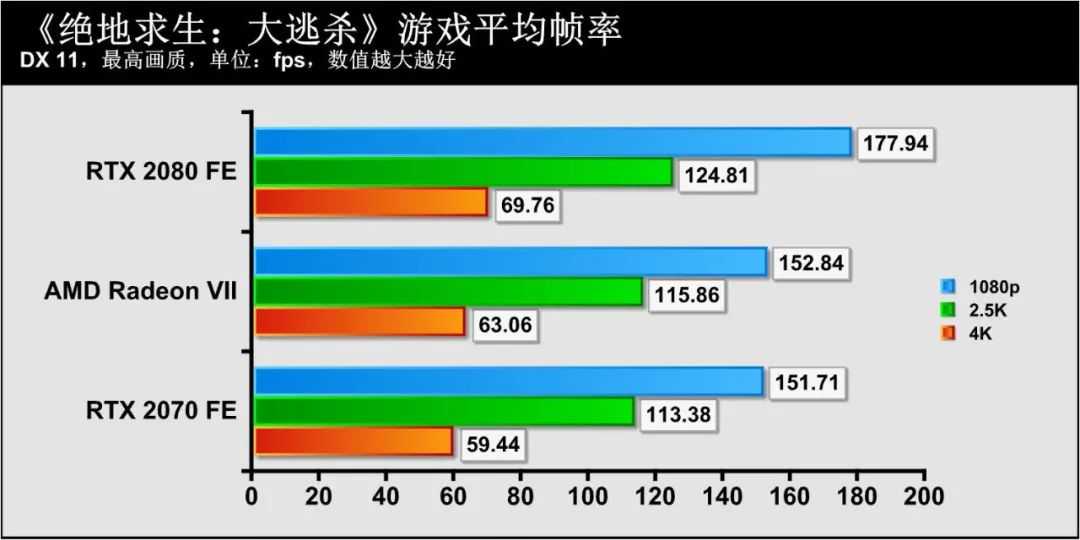

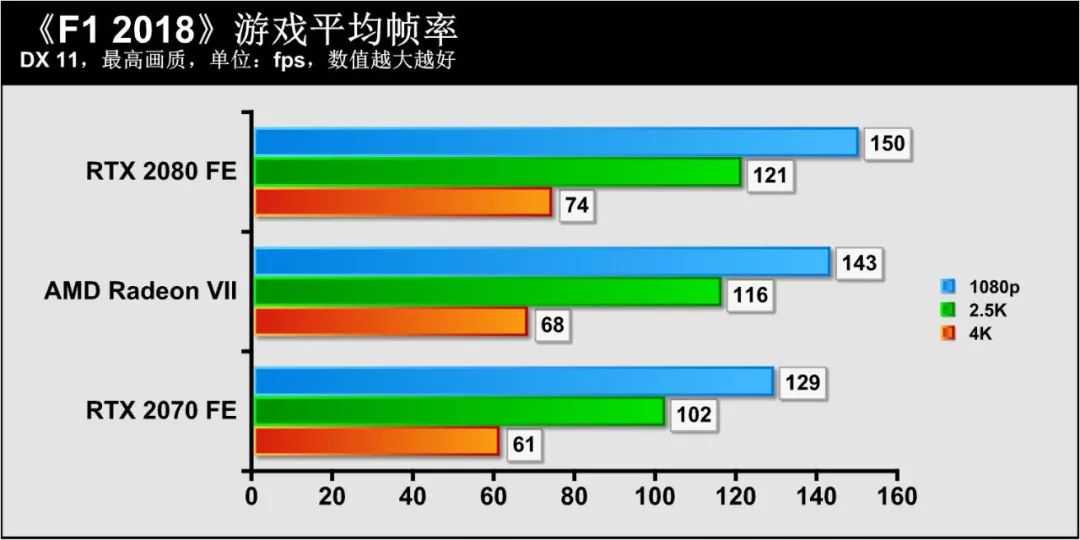

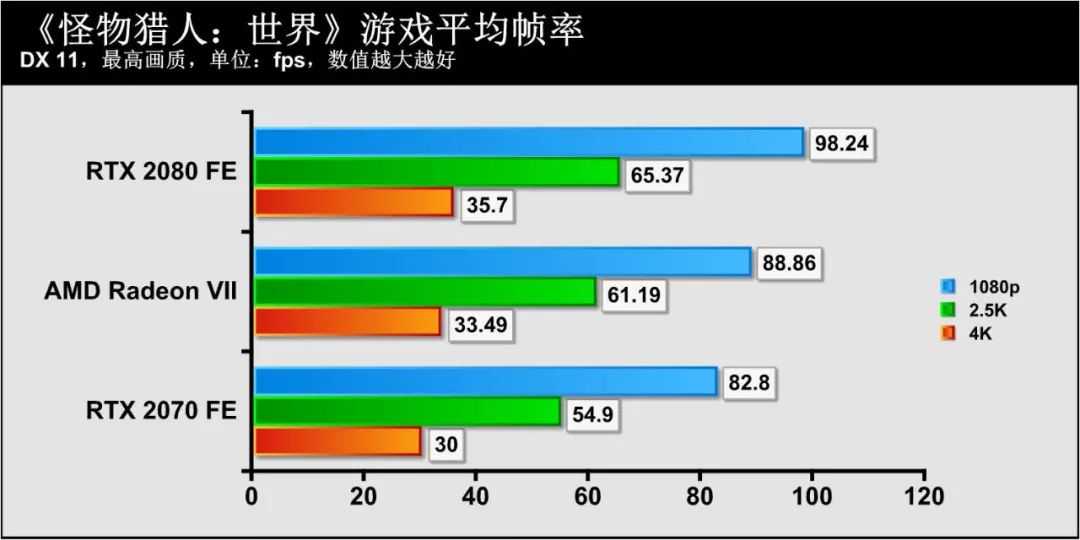

在游戏性能实测环节中，我们选择了覆盖DirectX11和DirectX12的7款游戏，并分别在1080p、2.5K和4K分辨率，以及最高画质设定下进行测试。从测试结果来看，AMDRadeonⅤⅡ在这部分的表现与NVIDIAGeForceRTX2080FE互有胜负。例如在运行《杀出重围：人类分裂》、《古墓丽影：暗影》和《极限竞速：地平线4》这3款游戏时，AMDRadeonⅤⅡ的表现都明显优于NVIDIAGeForceRTX2080FE。不过在运行剩下的4款游戏时，AMDRadeonⅤⅡ的表现就不及NVIDIAGeForceRTX2080FE。
此外，AMDRadeonⅤⅡ虽然在4K分辨率下的部分游戏性能要胜过NVIDIAGeForceRTX2080FE，但在4K分辨率下仍然有3款游戏的性能表现落后于NVIDIAGeForceRTX2080FE，所以AMDRadeonⅤⅡ的游戏性能还是和我们测试前的预期有所差别。

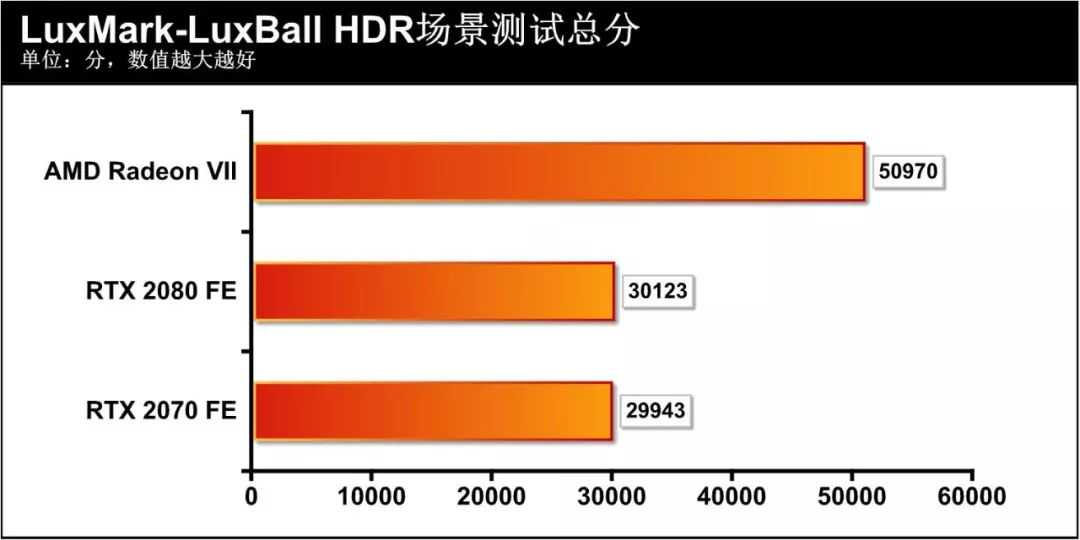

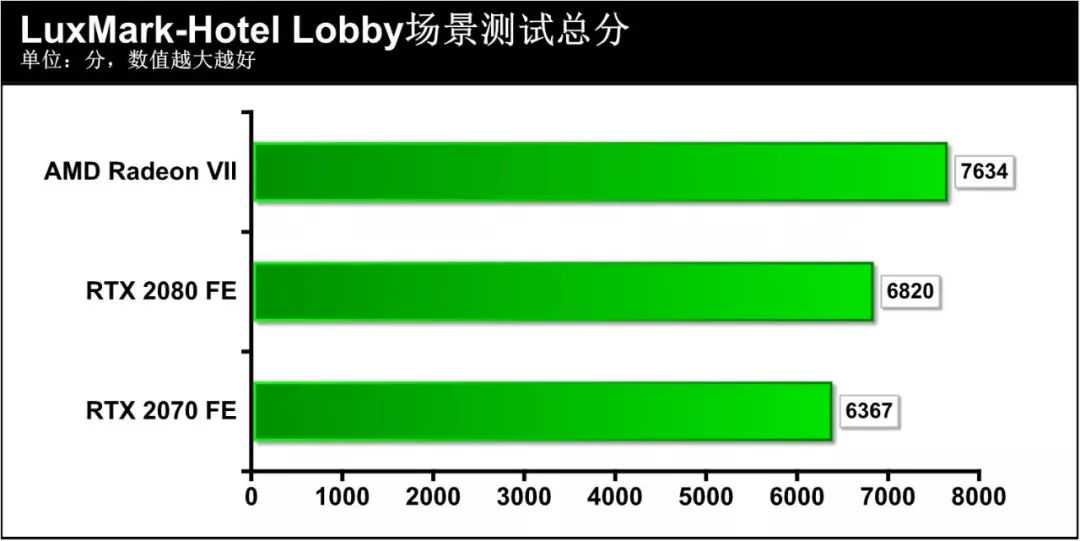

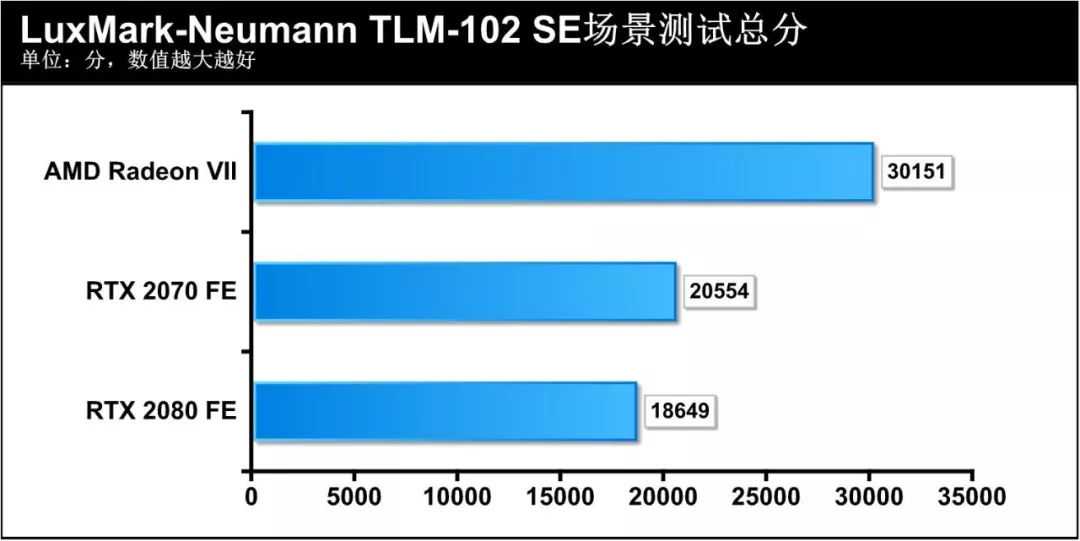

不仅如此，在HotelLobby和NeumannTLM-102SE这两个测试场景中，AMDRadeonⅤⅡ也有较大的优势。不得不说，AMDRadeonⅤⅡ在这部分的测试中展现出了优秀的专业应用性能，看来它有能力成为内容创建工作者在业余时间畅玩各类3A大作的首选显卡。

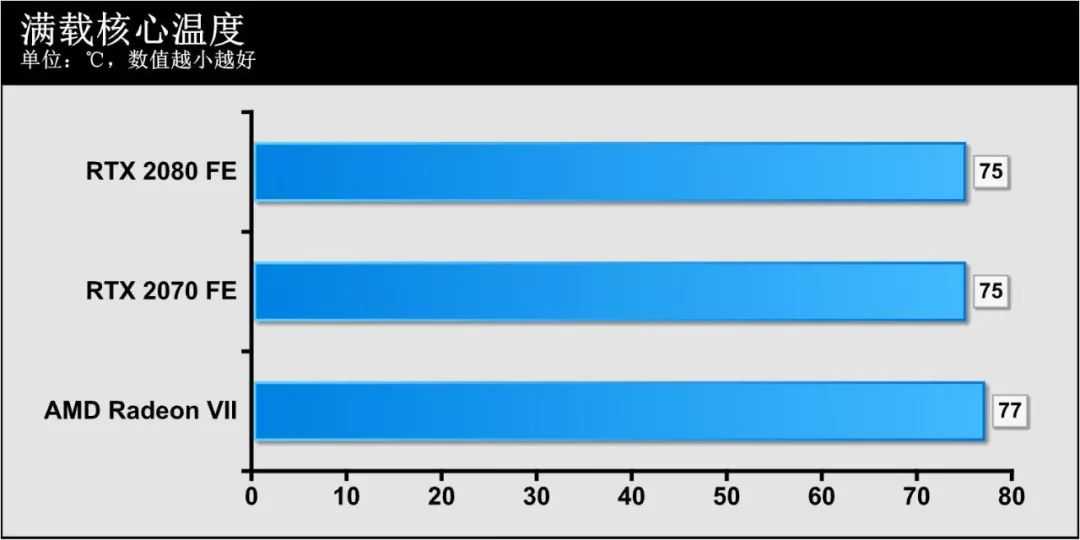

除了游戏性能，AMDRadeonⅤⅡ在发热和功耗方面的表现也是我们非常关心的部分。因此，我们使用Furmark拉高这款显卡的负载，并进行了30分钟的烤机测试。在室温约为22℃的环境中，AMDRadeonⅤⅡ满载30分钟之后的核心最高温度为77℃，同时其风扇发出的噪音也不算大，约为48分贝。在相同的测试环境下，两款来自NVIDIA的参测显卡满载30分钟之后的核心最高温度均为75℃。

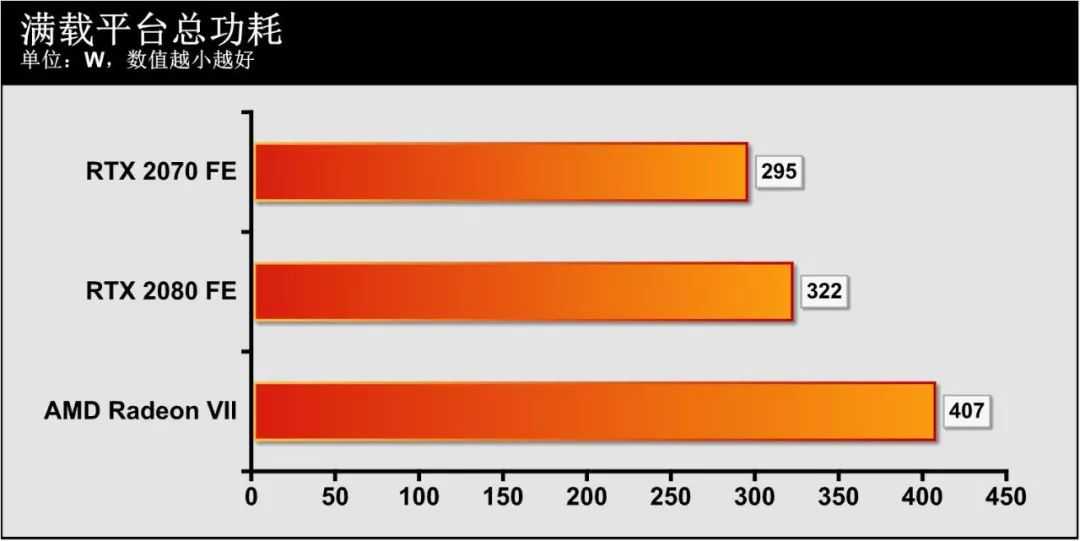

由此可见，AMDRadeonⅤⅡ的发热情况比较良好。此外在满载平台功耗方面，AMDRadeonⅤⅡ满载30分钟之后，功耗仪显示测试平台的总功耗达到407W，而NVIDIAGeForceRTX2080FE和NVIDIAGeForceRTX2070FE在满载状态下的总功耗则分别为322W和295W。可以看到，和其对标产品相比，AMDRadeonⅤⅡ的功耗还是比较高。
作为全球第一款基于7nm生产工艺的游戏显卡，AMDRadeonⅤⅡ的首秀还是比较成功的。归纳起来，其成功之处有以下三点。
第一，通过我们的测试可以看到，虽然在架构上没有太大改变，但受益于7nm身产工艺的加持，AMDRadeonⅤⅡ的游戏性能和NVIDIA最新推出的次旗舰显卡GeForceRTX2080FE相比也是互有胜互。
第二，这款显卡在烤机测试中的发热表现也不错，满载半个小时之后的最高核心温度保持在77℃左右，并且和其对标产品仅有2℃的差距。
第三，由于7nm生产工艺的采用让其核心面积大幅缩小，从而腾出更多的空间来放置HBM2显存，所以AMDRadeonⅤⅡ拥有对标产品两倍的显存容量，这也让它在专业应用测试中以较大的优势胜过NVIDIAGeForceRTX2080FE。因此，这款显卡在专业应用上的表现也同样不容小觑。特别是对于喜欢在业余时间玩各类3A大作的内容创建工作者来说，这款游戏性能可与NVIDIAGeForceRTX2080FE比肩，并且在专业应用中表现更为优秀的显卡就是一个具有较高性价比的选择。
不过这款显卡的首秀还是有一点小遗憾，那就是它的TDP达到了300W，这也导致它在满载状态下的平台总功耗达到407W，并且高出对标产品不少。
需要注意的是，AMDRadeonⅤⅡ的GPU仍然采用的是VEGA架构，其最大的提升是采用了7nm生产工艺。那么有没有朋友想过，既然架构并没有太大改变，为什么会有AMDRadeonⅤⅡ显卡的诞生呢？我们认为这其中有两方面原因。
第一，眼看NVIDIA凭借RTX系列显卡在消费级显卡市场大出风头，AMD肯定不能坐以待毙，他们也需要推出一款像AMDRadeonⅤⅡ这样的显卡来证明自己在高端消费级显卡领域的实力。
第二，AMDRadeonⅤⅡ显卡的问世其实也可以看作是AMD在7nm生产工艺上的一次“试水”之作。因为AMD预计将会在今年发布下一代采用Navi架构的产品，而且不出意外的话，Navi架构也将采用7nm生产工艺。从我们本次测试就可以看到，在7nm生产工艺的加持下，基于VEGA架构的显卡也能拥有比肩NVIDIAGeForceRTX2080FE的性能。那么Navi架构和7nm生产工艺邂逅又将迸发出怎样的火花呢？我们不妨拭目以待。
