液晶电视电源板PFC电路不定时故障的检修方案
根据对维修案例进行分析，发现部分液晶电视机电源板PFC电路因输出的PFC电压偏低，
导致一些不定时故障的出现，现对此类故障的检修方法进行说明。
故障现象：不定时不开机、长时间待机后遥控不开机、不定时自动关机、不定时黑屏等
电源板号：4162、5024、2289、1673、1185、1901等
涉及型号：LED40K16X3D、LED40K11P、LED40K16P、LED42T39AK、LED42K100、LED42K200、LED42K300、LED42H310、LED46K01P、LED46T39AK、LED37K01、LED37K11、LED37K16、LED50K660X3D、LED50EC660X3D、LED55T36GP、TLM37E29、TLM37V68、TLM37V88P、TLM40V66PK、TLM40V68P、TLM40V68PK、TLM40V69P、TLM42V67PK、TLM42V68PK、TLM42V86PK、TLM42P69GP、TLM42E58P等
关键电压：PFC输出电压应在380V以上，如果低于370V，常见为340V-360V，极易出
现此类故障。
信号的占空比，导致PFC输出电压降低，影响主电源电路的正常工作，主电
源电路输出电压异常。

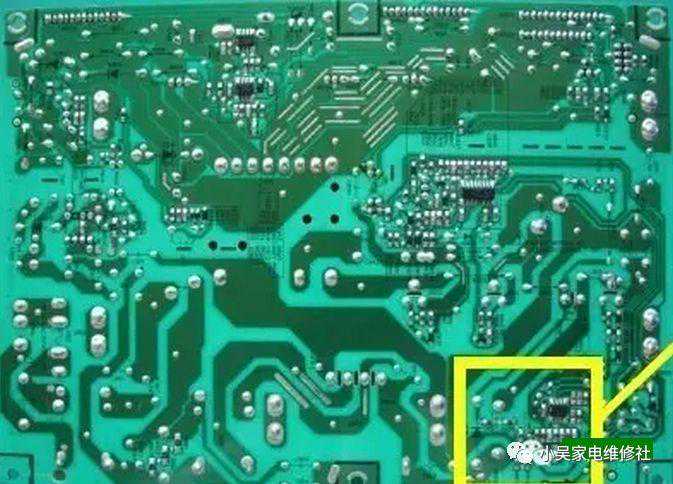

故障点：PFC芯片1脚外围取样电路有漏电（上分压取样电阻的背胶漏电）
故障辅助判断条件：
1、天气影响：潮湿气候下故障出现频率增加。
2、开机条件：待机状态下遥控不开机，关闭主电源后再开机即可开机。
检修处理方法：
1、预防性处理
对于气候潮湿地区，如果此类故障较多，建议在开盖维修上述涉及型号的产品时，包括
非电源故障，或是更换新电源板，都需要对PFC电压取电路进行防潮处理，以避免后期出现
不定时故障。具体方案如下：
先对涉及的几个取样电阻所在区域用电吹风吹干，除去湿气，再用708硅胶涂覆这几
个电阻，防止潮气影响。
2、维修性处理
对于出现上述现象的故障电视机，在维修时建议对电源电路的输出电压进行测量，特别
带PFC电路的电源板，如果测量PFC输出电压低于375V，一定要对PFC电压取样电路进行
检修处理。对于此类故障，多是由于PFC取样电路漏电引起，常见问题是PFC芯片1脚外接

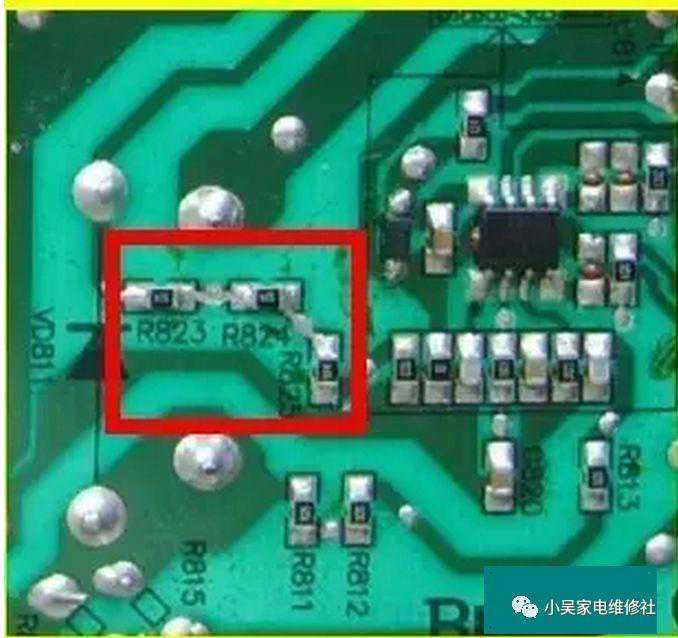

的上分压取样贴片电阻（510K或1M）的背胶漏电，导致不定时故障出现。具体方案如下：
把涉及的几个贴片电阻焊下来，清理干净电阻下的贴片生产工艺用背胶（红胶），PCB
上的背胶也清理干净，测量电阻正常后再焊接回去。（红胶易吸潮，造成电阻两端阻抗下降，
引起取样电压变化），开机测量PFC电压，确认恢复到380V以上。
注：由于电路设计不同，PFC取样电路所使用的上分压电阻数量和阻值有所不同，请根据实际电路来确认。
